Quy định về biển báo, biển chỉ dẫn sơ đồ thoát hiểm tại cơ sở hiện nay yêu cầu cơ sở phải niêm yết, duy trì biển báo PCCC, biển chỉ dẫn thoát nạn và sơ đồ chỉ dẫn thoát nạn đúng vị trí, đúng nội dung, dễ quan sát và phù hợp với hiện trạng công trình. Riêng hệ thống chỉ dẫn thoát nạn được QCVN 10:2025/BCA dẫn chiếu thực hiện theo TCVN 13456:2022; trong đó quy định cụ thể vị trí biển Exit, chiều cao lắp đặt, khoảng cách giữa các biển và trường hợp bắt buộc phải có sơ đồ thoát nạn.

Cách gọi “sơ đồ thoát hiểm” rất phổ biến ngoài thực tế, nhưng thuật ngữ kỹ thuật phù hợp trong TCVN 13456:2022 là sơ đồ chỉ dẫn thoát nạn. Nói thật, đây không phải tấm bảng treo cho có. Khi cháy, mất điện hoặc hành lang có khói, người chưa quen công trình phải nhìn vào biển và biết ngay mình đang ở đâu, đi hướng nào và lối ra gần nhất nằm ở đâu.

Bài viết được PCCC Hùng Gia Phát cập nhật ngày 12/09/2026.

QUY ĐỊNH VỀ BIỂN BÁO, BIỂN CHỈ DẪN SƠ ĐỒ THOÁT HIỂM TẠI CƠ SỞ HIỆN NAY CĂN CỨ VÀO VĂN BẢN NÀO?

Quy định về biển báo, biển chỉ dẫn sơ đồ thoát hiểm tại cơ sở năm 2026 chủ yếu phải đối chiếu Nghị định 105/2025/NĐ-CP, QCVN 10:2025/BCA và TCVN 13456:2022.

Các căn cứ nên mở khi rà một công trình gồm:

  • Nghị định 105/2025/NĐ-CP, hiệu lực từ 01/07/2025.
  • QCVN 10:2025/BCA, ban hành kèm Thông tư 103/2025/TT-BCA, hiệu lực từ 30/12/2025.
  • TCVN 13456:2022 về phương tiện chiếu sáng sự cố và chỉ dẫn thoát nạn.
  • TCVN 8092:2009, TCVN 5053:1990 và các tiêu chuẩn ký hiệu an toàn được TCVN 13456 dẫn chiếu.
  • Nghị định 106/2025/NĐ-CP và Nghị định 69/2026/NĐ-CP về xử phạt hành chính trong lĩnh vực PCCC.

QCVN 10:2025/BCA quy định nhà, công trình phải trang bị phương tiện chỉ dẫn thoát nạn và việc thiết kế, lắp đặt thực hiện theo TCVN 13456.

Điểm này quan trọng.

TCVN 13456 không nên bị hiểu là một tài liệu tham khảo tùy chọn trong trường hợp QCVN hiện hành đã dẫn chiếu trực tiếp tới tiêu chuẩn này.

QUY ĐỊNH VỀ BIỂN BÁO, BIỂN CHỈ DẪN SƠ ĐỒ THOÁT HIỂM TẠI CƠ SỞ – CÓ PHẢI CƠ SỞ NÀO CŨNG PHẢI NIÊM YẾT BIỂN PCCC?

Cơ sở thuộc diện quản lý PCCC phải duy trì các biển cấm, biển báo, biển chỉ dẫn PCCC cần thiết phù hợp với đặc điểm hoạt động và nguy cơ của cơ sở.

Nghị định 105/2025/NĐ-CP đưa việc duy trì biển cấm, biển báo, biển chỉ dẫn vào nội dung kiểm tra PCCC tại cơ sở.

Trong thực tế có thể gặp:

  • Biển cấm lửa.
  • Biển cấm hút thuốc.
  • Biển cảnh báo khu vực nguy hiểm cháy, nổ.
  • Biển Exit.
  • Biển chỉ hướng thoát nạn.
  • Biển chỉ dẫn vị trí phương tiện PCCC.
  • Biển liên quan phòng bơm, tủ điện, nguồn nước, khu vực hạn chế tiếp cận theo đặc thù công trình.

Không phải cứ mua một bộ biển PCCC bán sẵn rồi dán hết lên tường là đúng.

Biển phải có lý do để tồn tại.

Ví dụ:

Kho hóa chất cần hệ thống cảnh báo khác văn phòng.

Phòng máy phát khác sảnh khách sạn.

Nhà xưởng khác trường học.

Vậy nên trước hết phải nhìn vào công năng thật.

QUY ĐỊNH VỀ BIỂN BÁO, BIỂN CHỈ DẪN SƠ ĐỒ THOÁT HIỂM TẠI CƠ SỞ – NỘI QUY PCCC CÓ PHẢI NIÊM YẾT KHÔNG?

Có. Nội quy PCCC và CNCH phải phù hợp với đặc điểm của cơ sở, được phổ biến và niêm yết ở vị trí dễ nhìn thấy.

Điều 3 Nghị định 105/2025/NĐ-CP quy định nội quy cơ sở phải có các nhóm nội dung cơ bản:

  • Quản lý, sử dụng điện.
  • Quản lý nguồn lửa, nguồn nhiệt.
  • Quản lý thiết bị sinh lửa, sinh nhiệt.
  • Quản lý chất dễ cháy, nổ.
  • Quản lý, sử dụng phương tiện PCCC, CNCH.
  • Việc cần làm khi xảy ra cháy, nổ, tai nạn hoặc sự cố.

Người đứng đầu cơ sở có trách nhiệm ban hành hoặc tham mưu ban hành nội quy.

Một lỗi khá phổ biến là lấy mẫu nội quy trên mạng về.

Tên doanh nghiệp đúng.

Logo đúng.

Nhưng nội dung lại nói tới:

“Kho LPG.”

Trong khi cơ sở là văn phòng.

Như vậy nhìn là biết copy.

Nghị định không chỉ yêu cầu “có bảng nội quy”, mà còn yêu cầu nội quy phù hợp với đặc điểm hoạt động của chính cơ sở đó.

QUY ĐỊNH VỀ BIỂN BÁO, BIỂN CHỈ DẪN SƠ ĐỒ THOÁT HIỂM TẠI CƠ SỞ – BIỂN EXIT PHẢI BỐ TRÍ Ở ĐÂU?

Biển Exit phải được bố trí tại các vị trí lối ra thoát nạn quan trọng để người bên trong nhận biết ngay đường ra khỏi khu vực nguy hiểm.

TCVN 13456:2022 yêu cầu biển báo chỉ dẫn lối ra thoát nạn tại các vị trí như:

  • Lối vào cầu thang bộ thoát nạn.
  • Lối ra trên tuyến thoát nạn của tầng.
  • Lối ra của gian phòng có từ hai lối ra thoát nạn trở lên.

Có một số ngoại lệ cho gian phòng nhỏ hoặc điều kiện đặc thù, nhưng phải đáp ứng đúng các điều kiện mà tiêu chuẩn quy định.

Đừng hiểu thành:

“Phòng nào cũng bắt buộc treo một chữ EXIT.”

Không hẳn.

Nhưng đường thoát chính, cửa thoát và cầu thang thì phải được chỉ dẫn rõ.

QUY ĐỊNH VỀ BIỂN BÁO, BIỂN CHỈ DẪN SƠ ĐỒ THOÁT HIỂM TẠI CƠ SỞ – KHI NÀO PHẢI LẮP BIỂN CHỈ HƯỚNG THOÁT NẠN?

Biển chỉ hướng thoát nạn phải được bố trí khi người đang thoát không thể nhìn trực tiếp thấy lối ra hoặc cần hướng dẫn tại các điểm rẽ.

TCVN 13456 quy định phải lắp biển chỉ hướng:

  • Trên đường thoát nạn.
  • Trong gian phòng khi cần thiết.
  • Tại vị trí tầm nhìn bị che khuất.
  • Nơi không thể nhận biết trực tiếp lối ra thoát nạn.

Ví dụ hành lang:

Đi thẳng.

Rẽ trái.

Đi tiếp 12 m.

Rẽ phải.

Mới gặp cầu thang.

Nếu chỉ treo một biển Exit trên cửa cầu thang cuối tuyến thì người đứng đầu hành lang không thấy.

Cần biển chỉ hướng ở điểm rẽ.

Một cách chúng tôi hay kiểm khá đơn giản:

Đứng tại nơi một người lạ có thể xuất hiện.

Không hỏi nhân viên.

Không nhìn bản vẽ.

Nhìn biển.

Nếu vẫn không biết đi hướng nào, hệ thống chỉ dẫn cần xem lại.

QUY ĐỊNH VỀ BIỂN BÁO, BIỂN CHỈ DẪN SƠ ĐỒ THOÁT HIỂM TẠI CƠ SỞ – KHOẢNG CÁCH GIỮA CÁC BIỂN CHỈ DẪN LÀ BAO NHIÊU?

Đối với biển báo an toàn bố trí dọc tuyến thoát nạn, trừ biển tầm thấp, khoảng cách giữa các biển không được lớn hơn 25 m.

TCVN 13456:2022 nêu rõ yêu cầu này tại mục 5.2.6.

Nhưng 25 m không phải công thức:

“Cứ 25 m treo một cái.”

Bởi vì vẫn phải bổ sung biển tại:

  • Điểm rẽ.
  • Nút giao.
  • Chỗ tầm nhìn bị che.
  • Cửa thoát.
  • Cầu thang.
  • Vị trí người sử dụng dễ nhầm hướng.

Một hành lang chỉ dài 15 m nhưng gấp góc vẫn có thể cần hai biển.

Trong khi hành lang thẳng, nhìn thấy trực tiếp cửa thoát lại là bài toán khác.

QUY ĐỊNH VỀ BIỂN BÁO, BIỂN CHỈ DẪN SƠ ĐỒ THOÁT HIỂM TẠI CƠ SỞ – BIỂN EXIT PHẢI TREO CAO BAO NHIÊU?

Biển Exit và biển báo an toàn thông thường phải được lắp ở độ cao từ 2 m đến 2,7 m tính từ mặt sàn.

Nếu cửa cao hơn 2,7 m thì biển có thể đặt ngay phía trên cửa.

Ở khu vực không được bảo vệ chống khói, nếu khói có khả năng tích tụ làm che biển, TCVN 13456 khuyến nghị:

  • Biển đặt thấp hơn trần tối thiểu 0,5 m.
  • Không sử dụng loại biển chỉ được chiếu sáng từ nguồn sáng bên ngoài trong trường hợp nêu tại tiêu chuẩn.

Nói thật, nhiều công trình lắp biển theo thẩm mỹ.

Trần 5 m.

Biển cũng kéo lên gần 5 m.

Nhìn lúc bình thường rất đẹp.

Nhưng khói cháy tích tụ từ trần xuống.

Đến lúc cần thì biển nằm trong vùng khói.

PCCC không nên chạy theo trần trang trí.

QUY ĐỊNH VỀ BIỂN BÁO, BIỂN CHỈ DẪN SƠ ĐỒ THOÁT HIỂM TẠI CƠ SỞ – MÀU BIỂN EXIT PHẢI NHƯ THẾ NÀO?

Biển chỉ dẫn thoát nạn phải có nền màu xanh lá cây, chữ và ký hiệu màu trắng.

TCVN 13456 yêu cầu biển phải nhìn rõ chữ:

“LỐI RA”

hoặc

“EXIT”

cùng ký hiệu hình học thích hợp.

Vì vậy không nên tự thiết kế:

  • EXIT nền đỏ.
  • Chữ vàng.
  • Neon tím.
  • Mũi tên xanh dương.
  • Logo thương hiệu chiếm gần hết bảng.

Biển Exit là biển an toàn.

Không phải bảng nhận diện thương hiệu.

Đặc biệt tại:

  • Karaoke.
  • Bar.
  • Nhà hàng.
  • Rạp.
  • Khách sạn.
  • Trung tâm giải trí.

hệ thống đèn trang trí rất nhiều màu.

Biển Exit càng phải dễ nhận biết.

QUY ĐỊNH VỀ BIỂN BÁO, BIỂN CHỈ DẪN SƠ ĐỒ THOÁT HIỂM TẠI CƠ SỞ – BIỂN EXIT CÓ PHẢI SÁNG KHI MẤT ĐIỆN KHÔNG?

Đối với phương tiện chỉ dẫn thoát nạn có nguồn dự phòng, thời gian hoạt động ổn định liên tục tối thiểu phải đạt 120 phút khi xảy ra sự cố cháy, nổ.

TCVN 13456 quy định yêu cầu này cùng với hệ thống chiếu sáng sự cố.

Thực tế nên kiểm bằng cách:

  1. Ngắt nguồn cấp bình thường.
  2. Xem biển có chuyển sang pin không.
  3. Quan sát độ sáng.
  4. Kiểm các biển ở cuối tuyến.
  5. Duy trì thử theo thời gian yêu cầu.
  6. Ghi nhận thiết bị pin yếu để thay.

Một lỗi rất quen:

Ban ngày biển sáng.

Tối mất điện thì tắt.

Chủ cơ sở tưởng có Exit.

Thực ra chỉ đang có một bảng đèn trang trí dùng điện lưới.

QUY ĐỊNH VỀ BIỂN BÁO, BIỂN CHỈ DẪN SƠ ĐỒ THOÁT HIỂM TẠI CƠ SỞ – ĐỘ SÁNG CỦA BIỂN CÓ YÊU CẦU KHÔNG?

Có.

Trong chế độ sự cố, độ chói tối thiểu của biển báo an toàn theo các hướng phải đạt 2 cd/m².

Nếu tầm nhìn có khả năng bị ảnh hưởng nhiều do khói, độ chói tối thiểu phải đạt 10 cd/m².

Tiêu chuẩn còn kiểm soát tính đồng đều của ánh sáng trên biển.

Vậy nên biển:

Một nửa sáng.

Một nửa tối.

Chữ EXIT mất hai ký tự.

Mũi tên không còn sáng.

không nên được coi là “vẫn còn dùng được”.

QUY ĐỊNH VỀ BIỂN BÁO, BIỂN CHỈ DẪN SƠ ĐỒ THOÁT HIỂM TẠI CƠ SỞ – KHI NÀO PHẢI CÓ BIỂN THOÁT NẠN TẦM THẤP?

Biển chỉ dẫn thoát nạn tầm thấp được yêu cầu tại một số khách sạn quy mô lớn có hành lang dài.

TCVN 13456 quy định áp dụng ở tầng có phòng nghỉ của khách sạn khi:

  • Khách sạn cao từ 7 tầng; hoặc
  • Tổng khối tích từ 5.000 m³ trở lên;
  • Và hành lang thoát nạn dài hơn 10 m.

Yêu cầu bố trí:

  • Đáy biển cách sàn từ 150 mm đến 200 mm.
  • Khoảng cách giữa các biển không quá 10 m.
  • Tại cửa thoát, biển được bố trí trên hoặc sát cửa; mép gần nhất trong phạm vi 100 mm tính từ khung cửa.

Loại biển này không thay thế biển Exit phía trên.

Nó là lớp chỉ dẫn bổ sung.

Lý do khá dễ hiểu:

Khói ở cao.

Người phải cúi thấp.

Biển dưới thấp lúc này mới hữu ích.

QUY ĐỊNH VỀ BIỂN BÁO, BIỂN CHỈ DẪN SƠ ĐỒ THOÁT HIỂM TẠI CƠ SỞ – KHI NÀO BẮT BUỘC CÓ SƠ ĐỒ THOÁT NẠN?

Sơ đồ chỉ dẫn thoát nạn phải có tại tầng nếu:

  • Diện tích tầng lớn hơn 1.000 m²; hoặc
  • Tầng có từ hai lối ra thoát nạn trở lên.

Ngoài ra, trong:

  • Phòng nghỉ khách sạn.
  • Cơ sở lưu trú.
  • Cơ sở cho thuê phòng ở.

phải bố trí sơ đồ chỉ dẫn thoát nạn trong phòng.

Đây là câu hỏi nhiều nhà xưởng hỏi:

“Xưởng 700 m² có cần sơ đồ không?”

Nếu tầng chỉ xét tiêu chí diện tích thì chưa vượt 1.000 m².

Nhưng nếu có từ hai lối ra thoát nạn trở lên thì vẫn chạm điều kiện.

Phải nhìn đủ cả hai tiêu chí.

QUY ĐỊNH VỀ BIỂN BÁO, BIỂN CHỈ DẪN SƠ ĐỒ THOÁT HIỂM TẠI CƠ SỞ – SƠ ĐỒ THOÁT NẠN PHẢI THỂ HIỆN NHỮNG GÌ?

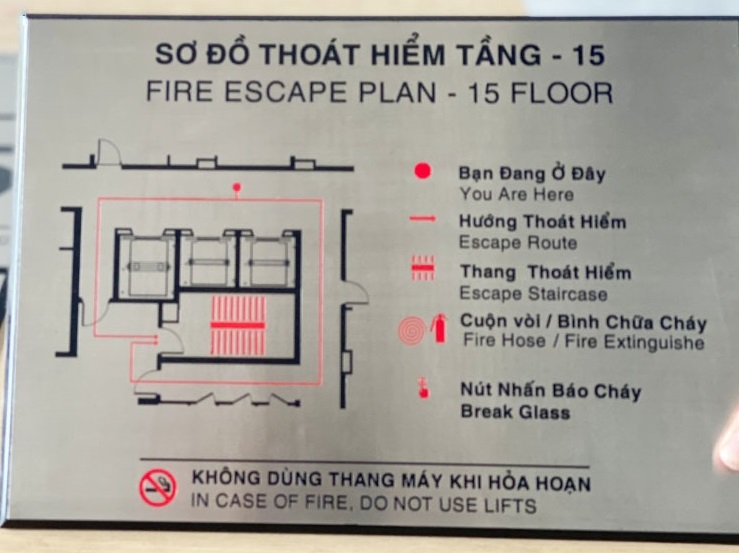

Sơ đồ chỉ dẫn thoát nạn phải thể hiện cả phần hình học và phần hướng dẫn bằng chữ.

Phần sơ đồ cần thể hiện:

  • Mặt bằng tầng.
  • Lối ra.
  • Hướng đường thoát nạn.
  • Cầu thang bộ.
  • Vị trí đặt sơ đồ – thường hiểu là vị trí “Bạn đang ở đây”.
  • Vị trí phương tiện chữa cháy.
  • Vị trí phương tiện CNCH theo phạm vi áp dụng.
  • Ký hiệu phù hợp tiêu chuẩn.

Phần chữ phải có:

  • Nội dung cần thực hiện khi xảy ra cháy.
  • Trình tự xử lý cơ bản khi xảy ra cháy.

Một sơ đồ chỉ có:

Mặt bằng.

Mũi tên xanh.

Chữ EXIT.

nhưng không thể hiện “Bạn đang ở đây” thì người xem rất khó định hướng.

Đây là lỗi chúng tôi gặp khá nhiều.

QUY ĐỊNH VỀ BIỂN BÁO, BIỂN CHỈ DẪN SƠ ĐỒ THOÁT HIỂM TẠI CƠ SỞ – KÍCH THƯỚC SƠ ĐỒ THOÁT NẠN TỐI THIỂU BAO NHIÊU?

TCVN 13456 quy định kích thước sơ đồ chỉ dẫn thoát nạn không được nhỏ hơn:

  • Sơ đồ tại tầng: 600 × 400 mm.
  • Sơ đồ tại phòng: 400 × 300 mm.

Kích thước thực tế có thể phải lớn hơn tùy:

  • Mặt bằng phức tạp.
  • Số phòng.
  • Số tuyến thoát.
  • Số ký hiệu.
  • Khoảng cách quan sát.
  • Điều kiện sử dụng.

Đừng cố thu một mặt bằng trung tâm thương mại dài 100 m vào tờ A4.

Về lý thuyết có đủ nét.

Về thực tế không ai đọc được.

QUY ĐỊNH VỀ BIỂN BÁO, BIỂN CHỈ DẪN SƠ ĐỒ THOÁT HIỂM TẠI CƠ SỞ – SƠ ĐỒ PHẢI TREO CAO BAO NHIÊU?

Mép dưới của sơ đồ chỉ dẫn thoát nạn phải nằm ở độ cao 1,5 m ± 0,2 m so với mặt sàn.

Nói cách khác, khoảng mép dưới thường nằm trong vùng từ 1,3 m đến 1,7 m.

Sơ đồ phải được đặt:

  • Dễ thấy.
  • Dễ nhận biết.
  • Nơi người thường xuyên đi qua.

Không nên đặt:

  • Sau cánh cửa.
  • Sau rèm.
  • Trong phòng kỹ thuật.
  • Sau tủ hồ sơ.
  • Cao sát trần.
  • Ở vị trí phải bước vào khu vực nguy hiểm mới xem được.

Mục tiêu là người bình thường đứng xem được ngay.

QUY ĐỊNH VỀ BIỂN BÁO, BIỂN CHỈ DẪN SƠ ĐỒ THOÁT HIỂM TẠI CƠ SỞ – CÓ PHẢI MỖI TẦNG CHỈ CẦN MỘT SƠ ĐỒ?

Không có quy tắc chung rằng mọi tầng chỉ cần đúng một sơ đồ thoát nạn.

Tiêu chuẩn yêu cầu sơ đồ được niêm yết tại các vị trí dễ nhận biết, dễ quan sát và nơi người thường xuyên qua lại.

Số lượng thực tế phụ thuộc:

  • Diện tích tầng.
  • Hình dạng mặt bằng.
  • Số khu vực.
  • Số luồng người.
  • Số cầu thang.
  • Khả năng quan sát.

Ví dụ:

Một nhà xưởng 3.000 m² với hai khu làm việc tách xa nhau.

Nếu sơ đồ chỉ đặt ở cửa bảo vệ thì công nhân phía cuối xưởng gần như không dùng được.

Nói thật, mục tiêu không phải:

“Có một bảng để đoàn kiểm tra nhìn thấy.”

Mục tiêu là:

“Người trong công trình nhìn thấy khi họ cần.”

QUY ĐỊNH VỀ BIỂN BÁO, BIỂN CHỈ DẪN SƠ ĐỒ THOÁT HIỂM TẠI CƠ SỞ – SƠ ĐỒ CÓ ĐƯỢC VẼ THEO MẶT BẰNG CŨ KHÔNG?

Không nên.

Sơ đồ chỉ dẫn thoát nạn phải phản ánh đúng hiện trạng đường đi và lối thoát đang sử dụng.

Đây là lỗi rất hay xuất hiện sau cải tạo:

Ban đầu:

Hành lang thẳng.

Sau đó:

Dựng thêm vách.

Mở phòng họp.

Khóa một cửa.

Đổi cầu thang.

Nhưng sơ đồ cũ vẫn treo.

Lúc này sơ đồ có thể dẫn người chạy vào một cửa không còn tồn tại.

Vậy nên cứ mỗi lần:

  • Cải tạo mặt bằng.
  • Thay đổi vách.
  • Chuyển cửa.
  • Đổi công năng.
  • Thay đổi tuyến thoát.
  • Bổ sung hoặc bỏ cầu thang.

phải rà lại sơ đồ thoát nạn và biển chỉ dẫn thoát nạn.

QUY ĐỊNH VỀ BIỂN BÁO, BIỂN CHỈ DẪN SƠ ĐỒ THOÁT HIỂM TẠI CƠ SỞ – BIỂN BỊ CHE KHUẤT CÓ ĐƯỢC COI LÀ DUY TRÌ ĐÚNG KHÔNG?

Không.

Biển phải được duy trì ở trạng thái có thể nhìn thấy và sử dụng đúng mục đích.

Nghị định 105 đưa việc duy trì biển cấm, biển báo, biển chỉ dẫn vào nội dung kiểm tra PCCC.

Những lỗi thực tế gồm:

  • Tủ hàng che Exit.
  • Banner quảng cáo che mũi tên.
  • Cây trang trí che biển.
  • Cửa mở ra che biển gắn tường.
  • Xe hàng che biển cấm lửa.
  • Sơn sửa tường làm mất biển.
  • Biển bong keo rơi xuống.
  • Đèn Exit chết pin.

Treo đúng ngày nghiệm thu chưa đủ.

Phải duy trì suốt quá trình sử dụng.

QUY ĐỊNH VỀ BIỂN BÁO, BIỂN CHỈ DẪN SƠ ĐỒ THOÁT HIỂM TẠI CƠ SỞ – BIỂN EXIT CÓ PHẢI BẢO DƯỠNG ĐỊNH KỲ KHÔNG?

Có đối với phương tiện chiếu sáng sự cố và chỉ dẫn thoát nạn thuộc phạm vi QCVN 10:2025/BCA.

Quy chuẩn yêu cầu bảo dưỡng tối thiểu một lần mỗi năm đối với:

  • Chiếu sáng sự cố.
  • Phương tiện chỉ dẫn thoát nạn.
  • Hệ thống báo cháy.
  • Hệ thống loa thoát nạn.
  • Hệ thống cấp nước chữa cháy ngoài nhà.
  • Họng nước trong nhà.
  • Hệ thống chữa cháy tự động.

Nếu tiêu chuẩn riêng quy định chu kỳ ngắn hơn thì thực hiện theo chu kỳ ngắn hơn.

Với đèn Exit, nên kiểm thực tế thường xuyên hơn:

  • LED.
  • Pin.
  • Bộ sạc.
  • Nguồn.
  • Mũi tên.
  • Vỏ biển.
  • Khả năng nhìn thấy.

Một năm mới phát hiện pin chết thì quá lâu.

QUY ĐỊNH VỀ BIỂN BÁO, BIỂN CHỈ DẪN SƠ ĐỒ THOÁT HIỂM TẠI CƠ SỞ – CƠ QUAN PCCC SẼ KIỂM NHỮNG GÌ?

Khi kiểm tra cơ sở, cơ quan chức năng có thể kiểm tra trực tiếp tình trạng duy trì biển cấm, biển báo, biển chỉ dẫn đã được lắp đặt.

Mẫu PC02 hướng dẫn tự kiểm tra của cơ sở cũng yêu cầu đánh giá tình trạng duy trì các biển này.

Thực tế nên chuẩn bị theo checklist:

  1. Nội quy còn đúng công năng không.
  2. Biển cấm có đúng khu vực không.
  3. Biển Exit có đủ không.
  4. Mũi tên có chỉ đúng hướng không.
  5. Có biển tại điểm rẽ không.
  6. Có biển bị che không.
  7. Biển có đang sáng không.
  8. Pin dự phòng còn hoạt động không.
  9. Sơ đồ tầng đúng hiện trạng không.
  10. Vị trí “Bạn đang ở đây” đúng không.
  11. Kích thước sơ đồ đạt không.
  12. Vị trí treo có dễ thấy không.
  13. Phòng lưu trú có sơ đồ riêng không.
  14. Sau cải tạo đã cập nhật chưa.

Đây đều là những việc tự kiểm được.

Không cần chờ đoàn đến.

QUY ĐỊNH VỀ BIỂN BÁO, BIỂN CHỈ DẪN SƠ ĐỒ THOÁT HIỂM TẠI CƠ SỞ – NHỮNG LỖI NÀO THƯỜNG GẶP NHẤT?

Các lỗi PCCC Hùng Gia Phát thường thấy gồm:

  • Không có biển Exit tại cửa thoát.
  • Mũi tên chỉ ngược hướng.
  • Treo biển quá cao.
  • Khoảng cách biển quá xa.
  • Có góc rẽ nhưng không bổ sung biển.
  • Exit bị biển quảng cáo che.
  • Biển nền sai màu.
  • Đèn Exit mất nguồn dự phòng.
  • Sơ đồ không có vị trí “Bạn đang ở đây”.
  • Sơ đồ sai tầng.
  • Sơ đồ dùng mặt bằng cũ.
  • Kích thước sơ đồ quá nhỏ.
  • Sơ đồ tầng chỉ in A4.
  • Phòng khách sạn thiếu sơ đồ.
  • Nội quy đặt ở khu vực không ai đi qua.
  • Biển cấm lửa bị hàng hóa che.
  • Biển hỏng nhưng không thay.
  • Cải tạo mặt bằng mà không cập nhật hệ thống chỉ dẫn.

Một lỗi rất dễ mắc:

Copy cùng một sơ đồ cho tất cả tầng.

Tầng 2 phòng 201–210.

Tầng 3 lại treo sơ đồ vẫn ghi 201–210.

Nhìn đẹp.

Nhưng sai.

QUY ĐỊNH VỀ BIỂN BÁO, BIỂN CHỈ DẪN SƠ ĐỒ THOÁT HIỂM TẠI CƠ SỞ – VI PHẠM BỊ PHẠT BAO NHIÊU?

Theo Điều 7 Nghị định 106/2025/NĐ-CP, mức phạt đối với cá nhân hiện gồm:

  • Niêm yết nội quy, biển cấm, biển báo, biển chỉ dẫn PCCC không đúng vị trí: từ 1–3 triệu đồng.
  • Không duy trì các nội quy, biển đã niêm yết: từ 4–6 triệu đồng.
  • Không ban hành hoặc không niêm yết theo quy định: từ 6–8 triệu đồng.

Theo Điều 4 Nghị định 106/2025/NĐ-CP, đã được cập nhật trong năm 2026, tổ chức có cùng hành vi bị áp dụng mức phạt bằng hai lần mức cá nhân.

Như vậy doanh nghiệp có thể tương ứng:

  • Sai vị trí: 2–6 triệu đồng.
  • Không duy trì: 8–12 triệu đồng.
  • Không ban hành hoặc không niêm yết: 12–16 triệu đồng.

Đây là nhóm lỗi khá dễ tránh.

Một tấm biển vài trăm nghìn.

Nhưng để nó rơi, bị che hoặc sai vị trí cả năm thì vừa nguy hiểm vừa có thể bị xử phạt.

QUY ĐỊNH VỀ BIỂN BÁO, BIỂN CHỈ DẪN SƠ ĐỒ THOÁT HIỂM TẠI CƠ SỞ – CHỦ CƠ SỞ NÊN TỰ KIỂM TRA THEO QUY TRÌNH NÀO?

Cách kiểm hiệu quả nhất là đi theo tuyến người thật sẽ thoát khi có cháy.

Có thể làm lần lượt:

  1. Lấy bản vẽ mặt bằng hiện tại.
  2. Xác định tất cả lối ra thoát nạn.
  3. Xác định cầu thang thoát nạn.
  4. Đánh dấu các điểm rẽ.
  5. Kiểm tra biển Exit tại từng cửa.
  6. Kiểm tra biển chỉ hướng.
  7. Đo khoảng cách giữa các biển.
  8. Kiểm chiều cao lắp đặt.
  9. Kiểm khả năng quan sát.
  10. Tắt điện thử đèn Exit.
  11. Kiểm nguồn dự phòng.
  12. Kiểm sơ đồ tại tầng.
  13. Kiểm sơ đồ trong phòng lưu trú.
  14. So sơ đồ với hiện trạng.
  15. Kiểm vị trí phương tiện PCCC trên sơ đồ.
  16. Kiểm nội quy, biển cấm.
  17. Thay ngay biển hỏng hoặc mất.
  18. Lập ghi nhận kiểm tra.

Một mẹo rất thực tế:

Nhờ một người chưa quen mặt bằng đi thử.

Nếu họ không tìm được đường ra mà không hỏi ai, hãy xem lại biển chỉ dẫn.

QUY ĐỊNH VỀ BIỂN BÁO, BIỂN CHỈ DẪN SƠ ĐỒ THOÁT HIỂM TẠI CƠ SỞ – CÁC MỐC NÀO CẦN NHỚ NHẤT?

Có thể nhớ nhanh:

  • 25 m: khoảng cách tối đa giữa biển báo an toàn thông thường dọc đường thoát nạn.
  • 2–2,7 m: chiều cao lắp biển thông thường.
  • 120 phút: thời gian nguồn dự phòng của phương tiện chỉ dẫn thoát nạn theo điều kiện TCVN.
  • Trên 1.000 m²: tầng phải có sơ đồ chỉ dẫn thoát nạn.
  • Từ 2 lối ra thoát nạn/tầng: phải có sơ đồ.
  • 600 × 400 mm: kích thước tối thiểu sơ đồ tầng.
  • 400 × 300 mm: kích thước tối thiểu sơ đồ trong phòng.
  • 1,5 m ± 0,2 m: cao độ mép dưới của sơ đồ.
  • 150–200 mm: đáy biển chỉ dẫn tầm thấp tính từ sàn.
  • 10 m: khoảng cách tối đa giữa biển tầm thấp trong trường hợp phải áp dụng.

Đây là các con số dễ nhớ.

Nhưng vẫn phải đọc đúng trường hợp áp dụng.

QUY ĐỊNH VỀ BIỂN BÁO, BIỂN CHỈ DẪN SƠ ĐỒ THOÁT HIỂM TẠI CƠ SỞ – CÁC CÂU HỎI THƯỜNG GẶP LÀ GÌ?

1. Sơ đồ thoát hiểm tên đúng theo tiêu chuẩn là gì?

Tên dùng trong TCVN 13456:2022 là sơ đồ chỉ dẫn thoát nạn.

2. Tầng bao nhiêu m² phải có sơ đồ thoát nạn?

Tầng có diện tích lớn hơn 1.000 m² phải có sơ đồ chỉ dẫn thoát nạn.

3. Tầng dưới 1.000 m² có phải có sơ đồ không?

Có nếu tầng có từ hai lối ra thoát nạn trở lên.

4. Phòng khách sạn có phải treo sơ đồ không?

Có. Phòng nghỉ khách sạn, cơ sở lưu trú và cho thuê phòng ở thuộc trường hợp phải bố trí sơ đồ thoát nạn.

5. Sơ đồ tầng nhỏ nhất bao nhiêu?

600 × 400 mm.

6. Sơ đồ trong phòng nhỏ nhất bao nhiêu?

400 × 300 mm.

7. Sơ đồ treo cao bao nhiêu?

Mép dưới sơ đồ ở độ cao 1,5 m ± 0,2 m so với sàn.

8. Biển Exit treo cao bao nhiêu?

Biển an toàn thông thường từ 2 m đến 2,7 m so với mặt sàn hoặc ngay phía trên cửa nếu cửa cao hơn 2,7 m.

9. Khoảng cách giữa các biển Exit bao nhiêu?

Đối với biển an toàn thông thường dọc đường thoát nạn, khoảng cách không lớn hơn 25 m; vẫn phải bổ sung phù hợp tại các điểm rẽ, nơi khuất tầm nhìn.

10. Exit nền màu gì?

Nền xanh lá cây; chữ và ký hiệu màu trắng.

11. Đèn Exit phải hoạt động bao lâu khi mất điện?

Đối với thiết bị có nguồn dự phòng theo TCVN 13456, tối thiểu 120 phút khi có sự cố.

12. Nhà xưởng có cần sơ đồ thoát nạn không?

Có nếu tầng lớn hơn 1.000 m² hoặc có từ hai lối ra thoát nạn trở lên.

13. Sơ đồ có bắt buộc thể hiện “Bạn đang ở đây” không?

Sơ đồ phải thể hiện vị trí của chính sơ đồ trên mặt bằng tầng, về thực tế chính là điểm giúp người xem xác định mình đang ở đâu.

14. Có được dùng sơ đồ mặt bằng cũ không?

Không nên. Sơ đồ cần phù hợp với hiện trạng thoát nạn thực tế.

15. Biển Exit bị tủ che có vi phạm không?

Cơ sở có nghĩa vụ duy trì biển chỉ dẫn đã niêm yết; biển bị che làm mất khả năng sử dụng cần được khắc phục.

16. Không niêm yết biển PCCC bị phạt bao nhiêu?

Cá nhân có thể bị phạt 6–8 triệu đồng theo Điều 7 Nghị định 106/2025/NĐ-CP; tổ chức có cùng hành vi áp dụng mức gấp đôi.

QUY ĐỊNH VỀ BIỂN BÁO, BIỂN CHỈ DẪN SƠ ĐỒ THOÁT HIỂM TẠI CƠ SỞ – ĐIỀU QUAN TRỌNG NHẤT CẦN NHỚ LÀ GÌ?

Điều quan trọng nhất của Quy định về biển báo, biển chỉ dẫn sơ đồ thoát hiểm tại cơ sở là:

Biển phải dẫn đúng đường. Sơ đồ phải đúng hiện trạng. Và người chưa từng đến công trình vẫn phải hiểu được cách thoát ra ngoài.

Đừng thiết kế chỉ để đủ bảng.

Hãy đứng ở:

Cuối hành lang.

Trong phòng xa nhất.

Tại nút giao.

Ở cầu thang.

Rồi tự hỏi:

Tôi có nhìn thấy biển Exit không?

Tôi biết phải rẽ hướng nào không?

Sơ đồ có cho tôi biết tôi đang đứng ở đâu không?

Cửa mà sơ đồ đang chỉ có thật sự mở được không?

Nếu một trong các câu trả lời là “không chắc”, hệ thống cần rà lại.

Ở góc nhìn thực tế của PCCC Hùng Gia Phát, một sơ đồ chỉ dẫn thoát nạn đẹp chưa chắc là sơ đồ tốt.

Sơ đồ tốt là sơ đồ mà trong vài giây người ta hiểu được:

Mình ở đâu.

Lối ra nào gần nhất.

Đi theo hướng nào.

Phương tiện chữa cháy nằm ở đâu.

Và khi cháy thì phải làm gì.

Đó mới là mục tiêu thật của toàn bộ hệ thống biển báo PCCC, biển chỉ dẫn thoát nạn và sơ đồ thoát nạn.

NGUỒN PHÁP LÝ THAM KHẢO

  • Nghị định 105/2025/NĐ-CP, hiệu lực từ 01/07/2025, quy định nội quy và trách nhiệm duy trì biển cấm, biển báo, biển chỉ dẫn PCCC.
  • QCVN 10:2025/BCA ban hành kèm Thông tư 103/2025/TT-BCA, hiệu lực từ 30/12/2025, dẫn chiếu việc trang bị và lắp đặt chỉ dẫn thoát nạn theo TCVN 13456.
  • TCVN 13456:2022 về phương tiện chiếu sáng sự cố và chỉ dẫn thoát nạn.
  • Nghị định 106/2025/NĐ-CP về xử phạt hành chính trong lĩnh vực PCCC.
  • Nghị định 69/2026/NĐ-CP sửa đổi Nghị định 106/2025/NĐ-CP, có hiệu lực từ 20/04/2026.

Liên hệ với chúng tôi:

CÔNG TY TNHH SX TM DV PCCC HÙNG GIA PHÁT

Địa chỉ: 296 Gò Dầu, P. Tân Sơn Nhì, TP. Hồ Chí Minh

Hotline: 0943709898

Email: pccc.hgp@gmail.com

Website: https://pccchunggiaphat.com/
