Lỗi mất kết nối đường truyền, thường được hiển thị dưới dạng Loop Error, Loop Fault, Open Circuit hoặc Short Circuit, là một trong những sự cố phổ biến trên hệ thống báo cháy địa chỉ. Khi xảy ra lỗi, một phần hoặc toàn bộ thiết bị trên loop có thể mất liên lạc với tủ trung tâm. Việc xử lý hiệu quả cần dựa trên trạng thái hiển thị, sơ đồ loop, địa chỉ thiết bị và phương pháp chia đoạn để khoanh vùng chính xác.
Loop trong hệ thống báo cháy là gì?
Loop là tuyến dây truyền tín hiệu kết nối tủ trung tâm báo cháy với các thiết bị địa chỉ trong hệ thống.
Trên một loop có thể có:
– Đầu báo khói.
– Đầu báo nhiệt.
– Nút nhấn khẩn cấp.
– Mô-đun giám sát đầu vào.
– Mô-đun điều khiển đầu ra.
– Bộ cách ly ngắn mạch.
– Các thiết bị địa chỉ khác tương thích với hệ thống.
Tủ trung tâm liên tục trao đổi dữ liệu với các thiết bị này để xác định trạng thái Normal, Alarm, Fault hoặc các tín hiệu kỹ thuật khác.
Loop hai dây có phải chỉ có hai sợi dây không?
Trong nhiều hệ thống địa chỉ, loop sử dụng một cặp dây để vừa cấp nguồn vừa truyền dữ liệu cho thiết bị.
Tuy nhiên cấu hình thực tế phụ thuộc nhà sản xuất. Một số hệ thống có yêu cầu dây shield, dây riêng cho nguồn phụ hoặc các kết nối bổ sung.
Vì vậy không nên áp dụng sơ đồ của một hãng cho hãng khác.
Loop Error trên tủ báo cháy có nghĩa là gì?
Loop Error là cách gọi chung cho tình trạng tủ trung tâm phát hiện sự bất thường trên tuyến truyền tín hiệu.
Tùy hãng, màn hình có thể hiển thị:
– Loop Fault.
– Loop Open.
– Loop Short.
– Communication Fault.
– Device Missing.
– No Response.
– Ground Fault.
– Earth Fault.
Mỗi thông báo có ý nghĩa khác nhau và giúp định hướng vị trí kiểm tra.
Không nên coi mọi Loop Error là một lỗi giống nhau
Ví dụ:
– Open Circuit thường liên quan đường dây bị đứt hoặc mất liên tục.
– Short Circuit thường liên quan hai dây loop chạm nhau.
– Missing Device có thể chỉ là một đầu báo hoặc mô-đun bị mất kết nối.
– Earth Fault có thể do một dây chạm đất hoặc chạm kết cấu kim loại.
Nếu đọc sai thông báo, kỹ thuật viên có thể mất nhiều thời gian kiểm tra không đúng vị trí.

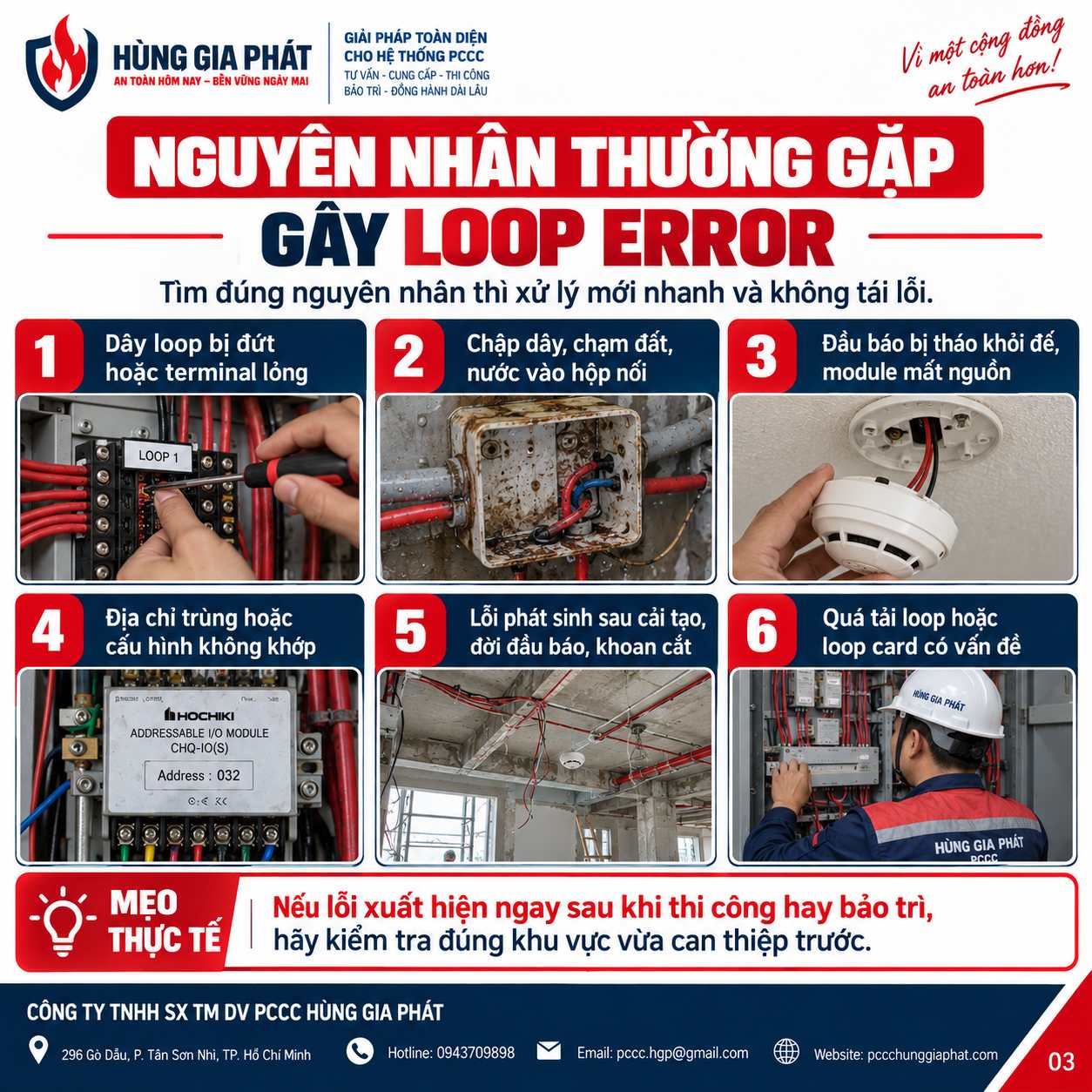

Những nguyên nhân phổ biến gây Loop Error
Đứt dây loop
Đây là nguyên nhân phổ biến nhất.
Dây có thể bị đứt do:
– Thi công trần.
– Khoan tường.
– Chuột cắn.
– Dây lão hóa.
– Đầu terminal lỏng.
– Mối nối bị oxy hóa.
Chập hai dây loop
Khi hai dây tín hiệu chạm nhau, tủ có thể báo Short Circuit.
Nguyên nhân thường gặp:
– Cách điện bị tróc.
– Dây bị kẹp dưới nắp hộp.
– Đấu sai terminal.
– Nước vào hộp nối.
– Côn trùng hoặc bụi dẫn điện.
Chạm đất
Một trong hai dây loop có thể tiếp xúc với:
– Ống thép.
– Hộp kim loại.
– Máng cáp.
– Kết cấu thép.
Tủ có khả năng giám sát earth fault sẽ báo lỗi dù các thiết bị đôi khi vẫn còn giao tiếp.
Thiết bị địa chỉ bị hỏng
Một đầu báo hoặc mô-đun lỗi có thể kéo cả loop xuống hoặc tạo giao tiếp không ổn định.
Đấu ngược cực tính
Một số thiết bị địa chỉ yêu cầu đúng cực tính.
Nếu đấu ngược sau khi thay thiết bị hoặc sửa dây, tủ có thể không nhận thiết bị.
Trùng địa chỉ
Hai thiết bị có cùng địa chỉ có thể tạo:
– Duplicate Address.
– Wrong Device.
– Communication Error.
Không phải hệ thống nào cũng hiển thị giống nhau.
Địa chỉ thiết bị chưa được lập trình
Một thiết bị mới lắp nhưng chưa được gán địa chỉ đúng có thể khiến tủ báo lỗi hoặc không nhận.
Thiết bị không tương thích
Đầu báo hoặc module có hình thức giống nhưng khác dòng sản phẩm chưa chắc hoạt động được trên loop hiện tại.
Bộ cách ly ngắn mạch ảnh hưởng thế nào đến Loop Error?
Short Circuit Isolator có nhiệm vụ cô lập đoạn loop bị chập để phần còn lại của hệ thống tiếp tục hoạt động trong một số cấu hình.
Khi có chập
Isolator gần vị trí lỗi có thể mở mạch và tách đoạn chập khỏi loop.
Kết quả trên tủ
Tủ có thể báo mất một nhóm thiết bị nằm giữa hai isolator.
Đây là dấu hiệu rất hữu ích để khoanh vùng.
Isolator cũng có thể bị lỗi
Nếu isolator hỏng hoặc đấu sai, hệ thống có thể mất một đoạn dù dây không bị chập.
Lỗi Loop Open và Loop Short khác nhau như thế nào?
Loop Open
Loop Open nghĩa là đường dẫn điện bị gián đoạn.
Ví dụ:
– Dây đứt.
– Terminal lỏng.
– Thiết bị bị tháo khỏi tuyến trong cấu hình nối qua đế.
Loop Short
Loop Short nghĩa là hai dây hoặc các cực khác nhau bị nối tắt.
Ví dụ:
– Dây bị kẹp.
– Nước làm chập terminal.
– Đấu nhầm.
Cách xử lý khác nhau
Với Open, cần tìm điểm mất liên tục.
Với Short, cần tìm đoạn có điện trở bất thường hoặc điểm hai dây chạm nhau.
Device Missing có phải là Loop Error không?
Có thể xem là lỗi giao tiếp thuộc hệ loop nhưng mức độ hẹp hơn.
Nếu chỉ một đầu báo báo Missing, nguyên nhân thường nằm tại:
– Chính đầu báo.
– Đế.
– Terminal.
– Địa chỉ.
Nếu hàng chục thiết bị liên tiếp cùng Missing, khả năng cao lỗi nằm trên dây loop tại vị trí trước nhóm thiết bị đó.
Đọc màn hình tủ báo cháy trước khi sửa
Đây là bước rất quan trọng nhưng thường bị bỏ qua.
Ghi lại Loop số bao nhiêu
Ví dụ:
– Loop 1.
– Loop 2.
Ghi địa chỉ đầu tiên và cuối cùng bị mất
Nếu các địa chỉ mất theo một dải liên tục, có thể suy ra vị trí lỗi gần đầu đoạn đó.
Ghi loại lỗi
Open, Short, Missing hay Earth Fault.
Ghi thời điểm xuất hiện
Nếu lỗi xuất hiện ngay sau khi:
– Đóng trần.
– Sửa điện.
– Mưa lớn.
– Thay đầu báo.
Thông tin này có thể chỉ ra nguyên nhân.
Quy trình xử lý Loop Error an toàn và hiệu quả
Bước 1: Xác nhận khu vực bị ảnh hưởng
Từ tủ trung tâm, xác định:
– Loop lỗi.
– Số lượng thiết bị mất.
– Vị trí tương ứng trên bản vẽ.
Bước 2: Kiểm tra Event History
Xem lỗi xuất hiện đột ngột hay tăng dần.
Ví dụ:
– Ban đầu một thiết bị Missing.
– Sau đó cả nhóm mất.
Điều này có thể cho thấy một terminal lỏng dần hoặc nước xâm nhập.
Bước 3: Kiểm tra những vị trí vừa có thi công
Nếu công trình vừa:
– Khoan trần.
– Đi dây mạng.
– Lắp đèn.
– Cải tạo văn phòng.
Nên kiểm tra ngay các khu vực đó trước khi tháo hàng loạt đầu báo.
Bước 4: Kiểm tra đầu cuối loop tại tủ
Kiểm tra:
– Terminal.
– Dây vào.
– Dây về.
– Độ chắc chắn.
Không nên tháo dây tùy tiện khi chưa ghi lại vị trí.
Bước 5: Đo điện khi cần
Dùng đồng hồ đo phù hợp để kiểm tra:
– Liên tục.
– Chập.
– Điện áp.
– Chạm đất.
Phải theo hướng dẫn kỹ thuật của hệ thống để tránh đưa điện áp thử không phù hợp vào thiết bị điện tử.
Bước 6: Chia loop thành từng đoạn
Đây là phương pháp hiệu quả nhất với hệ thống dài.
Thay vì kiểm tra từng thiết bị từ đầu đến cuối, hãy chia loop theo các điểm trung gian.
Bước 7: Cô lập nửa tuyến
Tại một hộp nối hoặc thiết bị trung gian phù hợp, tách đoạn sau.
Nếu lỗi biến mất, nguyên nhân nằm trong đoạn vừa tách.
Nếu lỗi vẫn còn, nguyên nhân nằm ở đoạn trước.
Bước 8: Tiếp tục chia đôi
Lặp lại cho tới khi khoanh vùng còn một đoạn ngắn.
Phương pháp này thường nhanh hơn kiểm tra tuần tự hàng trăm đầu báo.
Bước 9: Sửa nguyên nhân
Có thể là:
– Nối lại dây.
– Thay terminal.
– Thay đế đầu báo.
– Thay module.
– Xử lý nước xâm nhập.
– Cài lại địa chỉ.
Bước 10: Khôi phục và kiểm tra toàn loop
Sau khi sửa, không chỉ chờ tủ hết lỗi.
Cần kiểm tra lại các thiết bị bị ảnh hưởng.

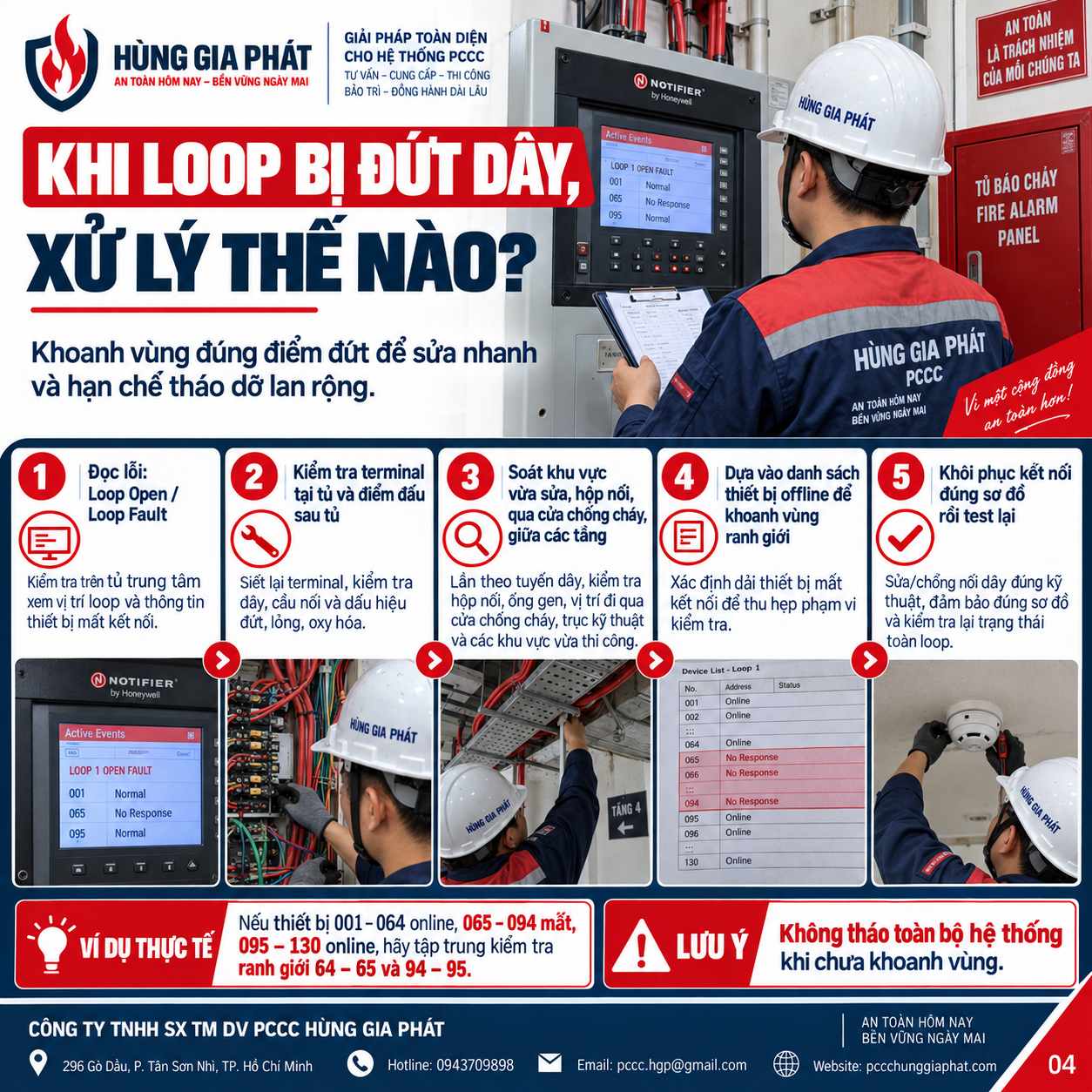

Phương pháp chia đôi loop để tìm lỗi nhanh
Giả sử một loop có 120 thiết bị và tủ báo mất toàn bộ đoạn từ địa chỉ 60 trở đi.
Không nên tháo từ địa chỉ 60 đến 120 từng cái một
Cách này tốn thời gian và có thể tạo thêm lỗi.
Chọn điểm gần giữa đoạn
Ví dụ kiểm tra gần địa chỉ 90.
Tách đoạn sau 90 để xem trạng thái thay đổi.
Nếu địa chỉ 60–89 trở lại
Lỗi có thể nằm sau điểm 90 hoặc trong thiết bị tại khu vực đó.
Nếu vẫn mất 60–89
Lỗi nằm trước điểm chia.
Tiếp tục chia nhỏ cho đến khi tìm được vị trí.
Cách tìm lỗi dây đứt trên loop
Kiểm tra điểm mất thiết bị đầu tiên
Nếu các địa chỉ được lắp theo thứ tự tuyến, vị trí lỗi thường nằm giữa thiết bị cuối cùng còn hoạt động và thiết bị đầu tiên bị mất.
Kiểm tra terminal tại hai thiết bị này
Tập trung vào:
– Dây vào.
– Dây ra.
– Mối nối.
Đo liên tục đoạn dây
Nếu đoạn đi trong ống kín, có thể cần đo từ hai đầu.
Kiểm tra hộp nối trung gian
Đây là nơi thường gặp terminal lỏng hoặc oxy hóa.
Cách xử lý lỗi chập loop

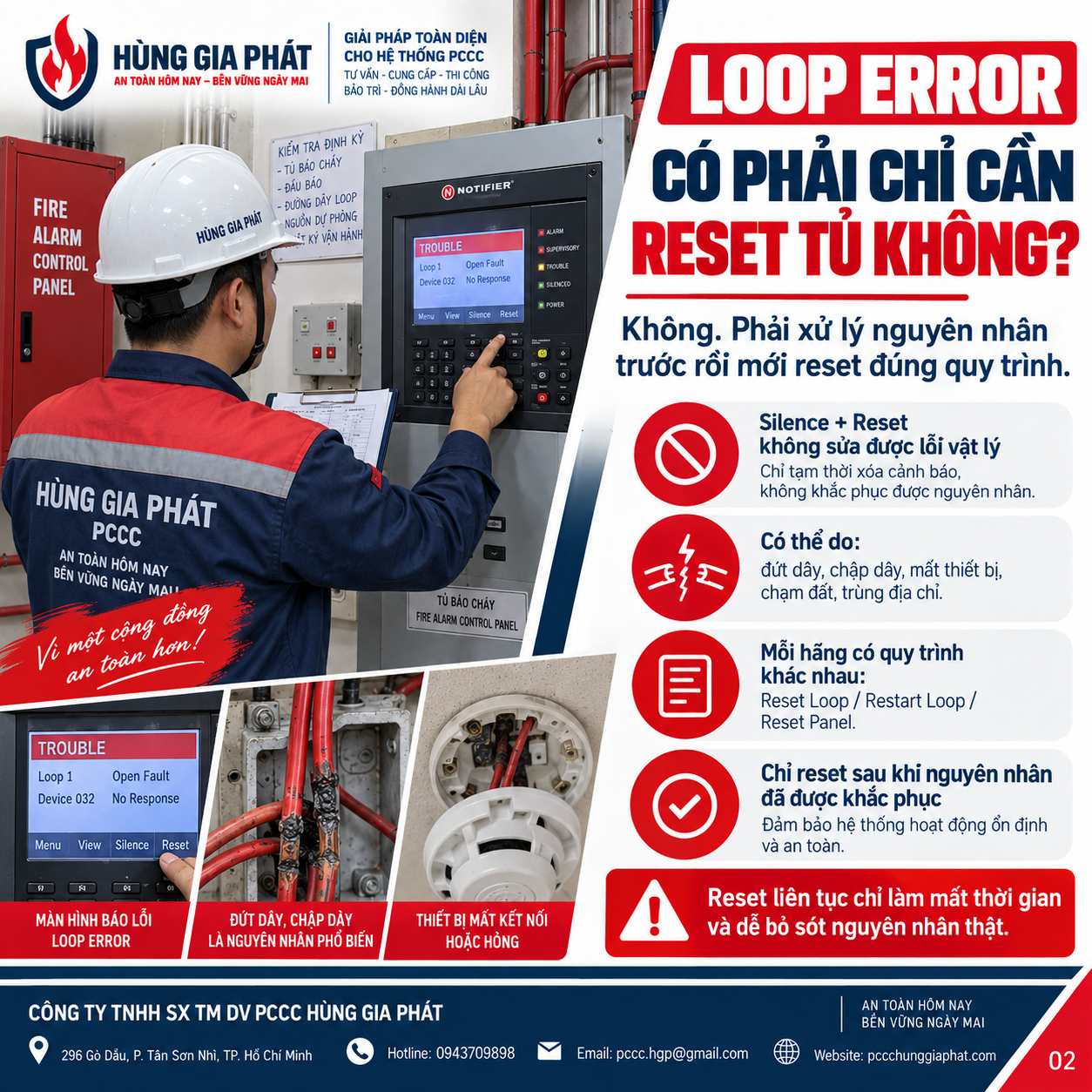

Không reset liên tục
Reset không làm hết chập.
Việc reset nhiều lần chỉ làm tủ mất thời gian khởi tạo lại hệ thống.
Quan sát isolator
Nếu hệ thống có isolator và một nhóm thiết bị bị cô lập, khu vực lỗi có thể nằm giữa hai isolator gần nhất.
Chia đoạn và đo
Tách các nhánh để xác định đoạn chập.
Kiểm tra nước xâm nhập
Đặc biệt tại:
– Đầu báo gần mái.
– Hộp nối ngoài trời.
– Khu vực nhà vệ sinh.
– Tầng hầm.
Nước vào đầu báo có thể gây Loop Error không?
Có.
Nước có thể làm:
– Chập terminal.
– Oxy hóa chân đế.
– Chạm đất.
– Hỏng board thiết bị.
Dấu hiệu thường gặp
– Lỗi xuất hiện sau mưa.
– Khu vực trần có thấm.
– Terminal có màu xanh hoặc trắng do oxy hóa.
Nếu chỉ thay đầu báo nhưng không xử lý thấm nước, lỗi có thể tái diễn.
Loop Error sau khi thay đầu báo thường do đâu?
Đầu báo chưa đúng model
Cùng hãng nhưng khác dòng chưa chắc tương thích.
Địa chỉ sai
Thiết bị mới có địa chỉ mặc định hoặc trùng với thiết bị khác.
Lắp chưa khớp đế
Chân tiếp xúc chưa vào đúng vị trí.
Đấu dây sai
Trong lúc tháo đế, dây vào và dây ra có thể bị đổi hoặc lỏng.
Cực tính sai
Một số thiết bị sẽ không giao tiếp khi đảo cực.
Trùng địa chỉ trên loop gây hiện tượng gì?
Khi hai thiết bị có cùng địa chỉ, tủ không thể phân biệt chính xác hai điểm.
Tùy hệ thống có thể xuất hiện:
– Duplicate Address.
– Device Conflict.
– Wrong Type.
– Missing ngẫu nhiên.
Nguyên nhân thường gặp
– Sao chép địa chỉ cũ khi thay đầu báo.
– Cài DIP switch sai.
– Dùng programmer nhưng nhập nhầm.
Cách xử lý
Kiểm tra danh sách thiết bị và gán lại địa chỉ duy nhất cho từng thiết bị.
Earth Fault trên loop cần xử lý thế nào?
Earth Fault là lỗi dây hoặc mạch bị liên kết với đất ngoài ý muốn.
Nguyên nhân phổ biến
– Vỏ dây bị trầy.
– Dây chạm ống thép.
– Nước trong hộp nối.
– Shield đấu đất sai vị trí.
Cách khoanh vùng
Cũng có thể dùng phương pháp chia đoạn.
Khi tách một nhánh và Earth Fault biến mất, lỗi nằm trong nhánh đó.
Không nối dây đất để “triệt lỗi”
Việc nối thêm dây hoặc thay đổi grounding mà không hiểu thiết kế có thể tạo nhiễu và che giấu nguyên nhân.
Shield của dây tín hiệu có thể gây lỗi không?
Có.
Trong những hệ thống sử dụng cáp có shield, lớp shield cần được đấu đúng theo yêu cầu nhà sản xuất.
Đấu shield nhiều điểm không đúng
Có thể tạo vòng đất và nhiễu.
Shield chạm dây tín hiệu
Có thể gây Earth Fault hoặc lỗi giao tiếp.
Không nên tự quyết định cách nối shield nếu chưa xem tài liệu của hệ thống.
Nhiễu điện có thể làm loop mất kết nối không?
Có thể trong một số trường hợp.
Nguồn nhiễu thường đến từ:
– Biến tần.
– Động cơ công suất lớn.
– Cáp điện động lực.
– Máy hàn.
Dấu hiệu
Lỗi xuất hiện không cố định và thường trùng với thời điểm một thiết bị công suất lớn khởi động.
Giải pháp
Cần kiểm tra:
– Tuyến đi dây.
– Khoảng cách với cáp động lực.
– Shield.
– Grounding.
– Chất lượng cáp.
Điện áp loop thấp có gây mất thiết bị không?
Có.
Nếu điện áp giảm dưới vùng hoạt động của thiết bị, các đầu báo xa tủ có thể mất giao tiếp.
Nguyên nhân
– Dây quá nhỏ.
– Tuyến quá dài.
– Quá nhiều thiết bị.
– Mối nối điện trở cao.
– Nguồn loop có vấn đề.
Không tăng nguồn tùy tiện
Nếu nghi ngờ điện áp thấp, cần đo và đối chiếu tài liệu hãng thay vì cấp thêm nguồn ngoài vào loop.
Loop quá dài có thể gây lỗi không?
Có thể nếu vượt giới hạn mà nhà sản xuất quy định.
Giới hạn phụ thuộc:
– Loại cáp.
– Tiết diện.
– Số lượng thiết bị.
– Dòng tiêu thụ.
– Cấu hình loop.
Không có một chiều dài tối đa duy nhất áp dụng cho mọi hệ thống.
Quá nhiều thiết bị trên một loop có nguy hiểm không?
Mỗi tủ có giới hạn số thiết bị trên từng loop.
Nếu vượt quá:
– Tủ có thể không nhận đủ địa chỉ.
– Dòng tiêu thụ tăng.
– Khó quản lý.
– Vượt giới hạn của nhà sản xuất.
Khi mở rộng công trình cần kiểm tra dung lượng loop trước khi lắp thêm thiết bị.
Tại sao Loop Error xuất hiện sau khi cải tạo văn phòng?
Đây là tình huống rất phổ biến.
Thợ trần tháo đầu báo
Sau đó lắp lại không đúng hoặc bỏ quên dây.
Khoan trúng dây
Dây loop chạy âm trần bị cắt.
Di chuyển vách
Đầu báo được dời nhưng dây nối tạm không đảm bảo.
Sơn hoặc bụi lọt vào đầu báo
Có thể gây lỗi thiết bị hoặc báo giả.
Đấu lại sai địa chỉ
Thiết bị được chuyển vị trí nhưng tủ chưa cập nhật tên điểm.
Không nên đấu nối dây loop xoắn tay rồi quấn băng keo
Mối nối tín hiệu cần ổn định trong nhiều năm.
Nối xoắn thủ công có thể:
– Lỏng theo thời gian.
– Oxy hóa.
– Tăng điện trở.
– Khó kiểm tra.
Nên sử dụng terminal hoặc phương pháp nối phù hợp với yêu cầu của hệ thống.
Cách xử lý terminal bị oxy hóa
Xác định nguyên nhân ẩm
Không chỉ làm sạch bề mặt.
Thay terminal hoặc đế nếu hư nặng
Không nên tiếp tục dùng chi tiết đã ăn mòn sâu.
Làm sạch đầu dây
Nếu lõi đồng đã bị oxy hóa dài, có thể cần cắt tới phần còn tốt.
Kiểm tra lại lực siết
Terminal phải chắc nhưng không siết quá mức gây đứt lõi dây.
Thiết bị hỏng có thể làm cả loop down không?
Có thể.
Một thiết bị bị chập nội bộ có thể kéo điện áp loop xuống hoặc kích isolator.
Cách xác định
Tách thiết bị nghi ngờ khỏi loop theo quy trình.
Nếu hệ thống trở lại bình thường, cần kiểm tra hoặc thay thiết bị đó.
Không thay hàng loạt trước khi xác định
Thay nhiều đầu báo cùng lúc làm mất dấu nguyên nhân và tăng chi phí.
Cách kiểm tra Loop Error bằng bản vẽ As-built
Bản vẽ As-built rất hữu ích để theo dõi tuyến thực tế.
Xác định thứ tự thiết bị
Nếu biết loop đi từ A đến B đến C, việc tìm điểm mất sẽ nhanh hơn.
Xác định vị trí hộp nối
Hộp nối thường là điểm lý tưởng để chia đoạn kiểm tra.
Xác định isolator
Giúp khoanh vùng khi có Short Circuit.
Vấn đề khi bản vẽ không cập nhật
Nếu công trình đã sửa nhiều lần mà bản vẽ không cập nhật, kỹ thuật viên có thể phải khảo sát lại tuyến.
Khi nào nên dùng máy đo chuyên dụng?
Đối với hệ thống phức tạp, thiết bị chuyên dụng có thể giúp đánh giá:
– Điện trở dây.
– Chạm đất.
– Chất lượng tín hiệu.
– Thông số loop.
Tuy nhiên thiết bị phải phù hợp với hệ thống và người sử dụng cần hiểu cách đo.
Không nên dùng Megger trực tiếp vào loop khi còn thiết bị điện tử
Đây là lưu ý quan trọng.
Máy đo cách điện có thể tạo điện áp thử cao hơn nhiều so với điện áp làm việc của loop.
Nếu các đầu báo hoặc module vẫn đang kết nối, điện áp này có thể làm hỏng linh kiện.
Chỉ thực hiện phép đo cách điện khi:
– Đã tách các thiết bị điện tử theo quy trình.
– Hiểu rõ cấu hình dây.
– Sử dụng mức thử phù hợp.
Reset tủ liên tục có xử lý được Loop Error không?
Không.
Reset chỉ khởi tạo lại tủ và thiết bị.
Nếu nguyên nhân là:
– Dây đứt.
– Chập.
– Nước.
– Thiết bị hỏng.
Lỗi sẽ xuất hiện trở lại.
Reset nhiều lần còn gây khó chẩn đoán
Event History bị lấp đầy bởi các lần khởi động lại và kỹ thuật viên khó xác định thời điểm lỗi ban đầu.
Có nên Disable loop đang lỗi để hết tiếng Trouble không?
Không nên xem Disable là giải pháp sửa chữa.
Nếu vô hiệu hóa cả loop, hàng chục hoặc hàng trăm thiết bị có thể mất khả năng giám sát.
Nếu cần Disable tạm thời để sửa, phải:
– Ghi nhận phạm vi.
– Thông báo bộ phận quản lý.
– Có phương án kiểm soát an toàn.
– Khôi phục ngay sau khi hoàn thành.
Cách kiểm tra sau khi sửa Loop Error
Đảm bảo tủ về Normal
Không còn Loop Fault hoặc Missing Device.
Kiểm tra số lượng thiết bị
Tủ phải nhận đủ thiết bị theo danh sách.
Thử các thiết bị trong vùng vừa sửa
Không chỉ nhìn trạng thái Normal.
Cần thử:
– Đầu báo.
– Nút nhấn.
– Module.
Kiểm tra output liên động
Nếu module điều khiển nằm trên đoạn vừa mất, cần xác nhận lại chức năng.
Kiểm tra Event History
Sau một thời gian quan sát, đảm bảo lỗi không tái diễn.
Những lỗi xử lý Loop Error thường gặp của kỹ thuật viên
Tháo quá nhiều đầu báo cùng lúc
Dễ tạo thêm lỗi và nhầm vị trí.
Không ghi địa chỉ trước khi thay
Khi lắp lại có thể trùng hoặc sai địa chỉ.
Đo dây khi thiết bị vẫn đang nối
Kết quả có thể sai và có nguy cơ làm hỏng thiết bị.
Chỉ thay thiết bị mà không kiểm tra dây
Lỗi do đường dây vẫn còn.
Không kiểm tra nước xâm nhập
Sau vài ngày lỗi tái diễn.
Nối tắt isolator
Làm mất chức năng cô lập ngắn mạch.
Tắt Trouble Buzzer rồi bỏ qua lỗi
Hệ thống vẫn đang suy giảm chức năng dù tủ không còn phát tiếng.
Cách phòng ngừa Loop Error trong quá trình thi công
Dùng đúng loại cáp
Theo yêu cầu của hệ thống.
Không đi chung tùy tiện với cáp động lực
Giảm nguy cơ nhiễu và hư hỏng.
Đánh số dây
Giúp bảo trì dễ hơn.
Dùng hộp nối dễ tiếp cận
Không chôn mối nối hoàn toàn trong trần kín.
Kiểm tra trước khi đóng trần
Đây là thời điểm tốt nhất để phát hiện dây lỗi.
Cập nhật As-built
Mọi thay đổi tuyến và địa chỉ phải được ghi lại.
Bảo trì loop định kỳ cần kiểm tra gì?
– Tình trạng tủ.
– Điện áp loop.
– Số lượng thiết bị.
– Event History.
– Đầu báo có dấu hiệu oxy hóa.
– Hộp nối.
– Isolator.
– Earth Fault.
– Các khu vực từng bị thấm.
Ưu tiên các khu vực đã từng lỗi
Nếu một hộp nối từng bị nước vào, cần kiểm tra lại vào mùa mưa.
Khi nào Loop Error cần xử lý khẩn cấp?
Nên ưu tiên xử lý ngay khi:
– Mất toàn bộ loop.
– Mất nhiều đầu báo ở khu vực nguy cơ cao.
– Mất module liên động quạt, thang máy hoặc cửa chống cháy.
– Short Circuit liên tục.
– Lỗi xuất hiện kèm chập điện hoặc mùi khét.
Không nên để lỗi kéo dài nhiều ngày chỉ vì hệ thống vẫn còn một phần hoạt động.
Khi nào nên thay dây loop thay vì tiếp tục nối sửa?
Nên xem xét thay tuyến khi:
– Dây quá cũ.
– Có quá nhiều mối nối.
– Cách điện xuống cấp.
– Nhiều đoạn bị chuột cắn.
– Dây thường xuyên chạm đất.
– Tuyến đi qua khu vực ẩm kéo dài.
– Điện trở đường dây cao bất thường.
Nối vá quá nhiều có thể khiến hệ thống ngày càng khó bảo trì.
Cách lập hồ sơ sau khi xử lý Loop Error
Nên ghi:
– Ngày xảy ra.
– Loop.
– Loại lỗi.
– Địa chỉ bị ảnh hưởng.
– Nguyên nhân.
– Vị trí sửa.
– Vật tư thay thế.
– Kết quả kiểm tra.
– Người thực hiện.
Hồ sơ giúp phát hiện các lỗi có tính lặp lại và hỗ trợ bảo trì sau này.
Dịch vụ xử lý Loop Error tại Hùng Gia Phát
CÔNG TY TNHH SX TM DV PCCC HÙNG GIA PHÁT cung cấp dịch vụ kiểm tra, bảo trì và xử lý lỗi hệ thống báo cháy cho văn phòng, nhà xưởng, kho hàng, tòa nhà, cửa hàng và nhiều loại công trình.
Đối với Loop Error, phương pháp hiệu quả là đọc chính xác mã lỗi, xác định nhóm thiết bị bị ảnh hưởng và chia tuyến theo từng đoạn để khoanh vùng. Việc thay đầu báo hàng loạt hoặc reset tủ liên tục thường không giải quyết được nguyên nhân gốc.
Các hạng mục có thể hỗ trợ
– Kiểm tra Loop Open.
– Xử lý Loop Short.
– Xử lý Device Missing.
– Kiểm tra Earth Fault.
– Kiểm tra dây tín hiệu.
– Kiểm tra isolator.
– Kiểm tra trùng địa chỉ.
– Thay đầu báo hoặc module hỏng.
– Xử lý nước xâm nhập.
– Kiểm tra nguồn loop.
– Cập nhật địa chỉ và tên điểm.
– Bảo trì hệ thống báo cháy định kỳ.
Thông tin liên hệ
CÔNG TY TNHH SX TM DV PCCC HÙNG GIA PHÁT
Địa chỉ: 296 Gò Dầu, P. Tân Sơn Nhì, TP. Hồ Chí Minh
Hotline: 0943709898
Email: pccc.hgp@gmail.com
Website: https://pccchunggiaphat.com/
Câu hỏi thường gặp về lỗi Loop Error
Tủ báo Loop Error nhưng đầu báo vẫn nháy đèn có bình thường không?
Có thể một phần loop vẫn còn nguồn nhưng giao tiếp không ổn định hoặc chỉ một đoạn bị lỗi. Đèn nháy không đủ để kết luận toàn hệ thống đang hoạt động bình thường.
Reset tủ xong hết lỗi nhưng vài giờ sau lại xuất hiện là do đâu?
Khả năng có lỗi chập chờn như terminal lỏng, nước, thiết bị hỏng hoặc dây có điểm tiếp xúc không ổn định. Cần kiểm tra Event History và khoanh vùng thay vì tiếp tục reset.
Một đầu báo hỏng có làm mất cả loop không?
Có thể trong một số trường hợp nếu thiết bị bị chập nội bộ hoặc ảnh hưởng nguồn loop. Hệ thống có isolator tốt có thể giới hạn phạm vi bị ảnh hưởng.
Loop Open có cần thay toàn bộ dây không?
Không nhất thiết. Nếu chỉ có một điểm đứt và dây còn tốt, có thể sửa đúng kỹ thuật. Nếu tuyến quá cũ hoặc nhiều điểm hư hỏng, nên xem xét thay.
Có thể dùng dây điện thông thường thay dây loop không?
Không nên tự thay bằng bất kỳ loại dây nào chỉ vì cùng tiết diện. Cáp phải đáp ứng yêu cầu của hệ thống, môi trường và hồ sơ thiết kế.
Tại sao vừa đóng trần xong thì loop bị lỗi?
Khả năng cao dây hoặc thiết bị bị tác động trong quá trình thi công. Cần ưu tiên kiểm tra các vị trí mới khoan, bắt ty, lắp đèn hoặc di chuyển đầu báo.
Earth Fault có nguy hiểm nếu đầu báo vẫn hoạt động không?
Có. Earth Fault cho thấy hệ thống đang có điểm chạm đất không mong muốn. Nếu xuất hiện thêm một điểm chạm khác, lỗi có thể nghiêm trọng hơn. Nên xử lý thay vì bỏ qua.
Kết luận
Khắc phục lỗi mất kết nối đường truyền Loop Error trên tủ báo cháy cần bắt đầu từ việc hiểu đúng thông báo mà tủ đang hiển thị. Open Circuit, Short Circuit, Missing Device, Duplicate Address và Earth Fault là những lỗi khác nhau và yêu cầu phương pháp kiểm tra khác nhau. Nếu chỉ reset tủ hoặc thay thiết bị ngẫu nhiên, rất khó xử lý triệt để.
Phương pháp thực tế hiệu quả nhất là xác định loop và nhóm địa chỉ bị ảnh hưởng, kiểm tra lịch sử sự kiện, đối chiếu bản vẽ As-built và chia tuyến thành từng đoạn để khoanh vùng. Với lỗi chập, bộ isolator là dấu hiệu quan trọng giúp giới hạn khu vực. Với lỗi đứt, thiết bị cuối cùng còn hoạt động và thiết bị đầu tiên bị mất thường giúp xác định vị trí cần kiểm tra.
Trong quá trình đo, cần đặc biệt cẩn trọng với thiết bị điện tử trên loop. Không nên sử dụng điện áp thử cách điện cao khi các đầu báo và module vẫn đang kết nối. Sau khi sửa, phải xác nhận tủ về trạng thái Normal, kiểm tra đủ số lượng thiết bị và thử thực tế các đầu báo, nút nhấn, module nằm trong vùng vừa bị ảnh hưởng.
Khi cần kiểm tra, xử lý Loop Error hoặc bảo trì hệ thống báo cháy tại TP. Hồ Chí Minh và khu vực lân cận, khách hàng có thể liên hệ CÔNG TY TNHH SX TM DV PCCC HÙNG GIA PHÁT tại 296 Gò Dầu, P. Tân Sơn Nhì, TP. Hồ Chí Minh, hotline 0943709898, email pccc.hgp@gmail.com, website https://pccchunggiaphat.com/ để được hỗ trợ kiểm tra theo cấu hình và hiện trạng thực tế của hệ thống.
Liên hệ với chúng tôi:
CÔNG TY TNHH SX TM DV PCCC HÙNG GIA PHÁT
Địa chỉ: 296 Gò Dầu, P. Tân Sơn Nhì, TP. Hồ Chí Minh
Hotline: 0943709898
Email: pccc.hgp@gmail.com
Website: https://pccchunggiaphat.com/
