Kết nối chuông báo cháy với rơ-le trung gian là giải pháp thường được sử dụng khi cần lấy tín hiệu báo động để điều khiển thêm đèn, còi, quạt, cửa, bộ truyền tín hiệu hoặc thiết bị ngoại vi khác. Tuy nhiên, không nên đấu trực tiếp tải lớn vào ngõ ra chuông của tủ báo cháy. Mạch cần được thiết kế đúng điện áp, đúng tải, có cách ly phù hợp và không làm mất chức năng giám sát của hệ thống báo cháy.
Vì sao cần sử dụng rơ-le trung gian trong hệ thống báo cháy?
Ngõ ra chuông báo cháy thường được thiết kế để cấp nguồn cho một nhóm thiết bị cảnh báo có công suất và dòng điện nằm trong giới hạn của tủ trung tâm.
Khi muốn sử dụng tín hiệu báo cháy để điều khiển thêm một thiết bị khác, việc đấu trực tiếp thiết bị đó vào mạch chuông có thể gây nhiều vấn đề như:
– Tăng tải vượt khả năng ngõ ra.
– Làm tủ báo quá dòng.
– Gây sụt áp trên mạch chuông.
– Làm mất chức năng giám sát đường dây.
– Đưa điện áp từ hệ thống ngoài ngược vào tủ báo cháy.
– Gây hỏng board nguồn hoặc mạch NAC.
Rơ-le trung gian giúp tạo một lớp cách ly giữa tín hiệu điều khiển của hệ thống báo cháy và tải ngoại vi.
Rơ-le trung gian làm việc như thế nào?
Rơ-le có hai phần cơ bản:
– Cuộn coil.
– Các tiếp điểm.
Khi cuộn coil được cấp đúng điện áp, rơ-le chuyển trạng thái tiếp điểm.
Ví dụ:
– NO từ hở chuyển thành đóng.
– NC từ đóng chuyển thành hở.
Nhờ đó tín hiệu điện áp nhỏ có thể điều khiển một mạch khác mà hai mạch không cần nối trực tiếp về điện theo cách thông thường.
NO, NC và COM trên rơ-le là gì?
COM
COM là chân chung của nhóm tiếp điểm.
NO
NO là Normally Open, nghĩa là khi coil chưa hoạt động, tiếp điểm giữa COM và NO đang hở.
Khi relay hút, COM và NO đóng lại.
NC
NC là Normally Closed, nghĩa là khi relay chưa hoạt động, COM và NC đang đóng.
Khi relay hút, tiếp điểm này mở ra.
Chọn NO hay NC?
Việc lựa chọn phụ thuộc yêu cầu của thiết bị ngoại vi.
Ví dụ, một thiết bị cần nhận tín hiệu đóng tiếp điểm khi có cháy thì có thể sử dụng COM-NO.
Nếu thiết bị được thiết kế theo logic Fail-safe và cần tiếp điểm thường đóng, có thể cần COM-NC.
Không nên chọn NO hoặc NC theo thói quen mà phải xem sơ đồ thiết bị nhận tín hiệu.
Ngõ ra chuông báo cháy NAC là gì?
NAC là viết tắt của Notification Appliance Circuit, tức mạch cấp cho các thiết bị cảnh báo như chuông, còi hoặc đèn chớp tùy hệ thống.
Ngõ ra này thường có các đặc điểm:
– Có điện áp DC khi Alarm theo cấu hình.
– Có giới hạn dòng.
– Có khả năng giám sát đứt dây hoặc chập tùy thiết kế.
– Có thể sử dụng điện trở cuối tuyến.
– Có thể đảo cực trong trạng thái Normal và Alarm ở một số hệ thống.
Đây là lý do việc đấu thêm relay vào NAC phải được thực hiện cẩn thận.
Có thể lấy trực tiếp nguồn chuông để kích relay không?
Có thể trong một số cấu hình nếu coil relay tương thích với điện áp và dòng của mạch chuông, đồng thời cách đấu không làm mất chức năng giám sát của NAC.
Tuy nhiên không nên mặc định mọi relay 24V đều có thể đấu trực tiếp.
Cần kiểm tra điện áp coil
Ví dụ coil có thể là:
– 12VDC.
– 24VDC.
– 24VAC.
– 220VAC.
Nếu NAC cấp DC mà relay sử dụng coil AC, relay có thể không hoạt động đúng.
Cần kiểm tra dòng coil
Dòng coil cũng được tính vào tổng tải của mạch NAC.
Nếu mạch chuông đã gần đầy tải, thêm nhiều relay có thể gây quá tải.
Cần kiểm tra tính tương thích với mạch giám sát
Một số NAC sử dụng điện áp giám sát nhỏ hoặc đảo cực. Relay không phù hợp có thể:
– Hút nhẹ khi Normal.
– Rung.
– Làm tủ báo Trouble.
Giải pháp nào an toàn hơn lấy trực tiếp từ mạch chuông?
Nếu tủ báo cháy có sẵn relay output hoặc Control Module chuyên dụng, đây thường là giải pháp phù hợp hơn để điều khiển thiết bị ngoại vi.
Relay output tích hợp trong tủ
Nhiều tủ có các tiếp điểm như:
– Fire Alarm Relay.
– Trouble Relay.
– Supervisory Relay.
Các tiếp điểm này thường là dry contact và phù hợp để gửi tín hiệu sang hệ thống khác.
Control Module
Trong hệ thống địa chỉ, Control Module có thể được lập trình theo Cause & Effect để điều khiển đúng khu vực hoặc thiết bị.
Khi nào mới nên lấy tín hiệu từ NAC?
Chỉ nên thực hiện khi:
– Thiết kế cho phép.
– Không có output chuyên dụng phù hợp.
– Đã tính tải.
– Relay tương thích.
– Không làm mất giám sát.
Rơ-le trung gian nên được sử dụng để điều khiển thiết bị nào?
Rơ-le có thể dùng để truyền tín hiệu tới nhiều thiết bị, ví dụ:
– Đèn báo phụ.
– Còi phụ.
– Tủ điều khiển quạt.
– Tủ điều khiển cửa.
– Bộ kiểm soát ra vào.
– BMS.
– Hệ thống âm thanh.
– Bộ truyền tín hiệu.
– Thiết bị cảnh báo từ xa.
Tuy nhiên rơ-le trung gian không nên trực tiếp đóng cắt tải công suất lớn nếu tiếp điểm của nó không được thiết kế cho tải đó.
Tại sao không nên dùng relay nhỏ đóng trực tiếp động cơ hoặc quạt?
Quạt và động cơ có dòng khởi động lớn hơn dòng vận hành bình thường.
Nếu tiếp điểm relay chỉ được định mức vài ampere nhưng dùng để đóng động cơ, tiếp điểm có thể:
– Cháy.
– Dính.
– Hàn tiếp điểm.
– Mất chức năng.
Giải pháp đúng
Rơ-le trung gian chỉ nên gửi tín hiệu đến:
– Contactor.
– Tủ điều khiển động cơ.
– PLC.
– Input Fire của thiết bị.
Thiết bị công suất lớn sẽ được cấp nguồn từ mạch riêng.
Cách xác định tải của tiếp điểm relay
Trước khi đấu cần kiểm tra thông số trên relay.
Dòng định mức
Ví dụ relay có thể ghi khả năng đóng cắt theo từng loại tải.
Cần phân biệt:
– Tải điện trở.
– Tải cảm.
– Tải DC.
– Tải AC.
Một relay chịu được dòng cao với tải điện trở chưa chắc chịu được cùng mức đó với motor hoặc coil contactor.
Điện áp định mức
Không sử dụng tiếp điểm ở mức điện áp vượt định mức.

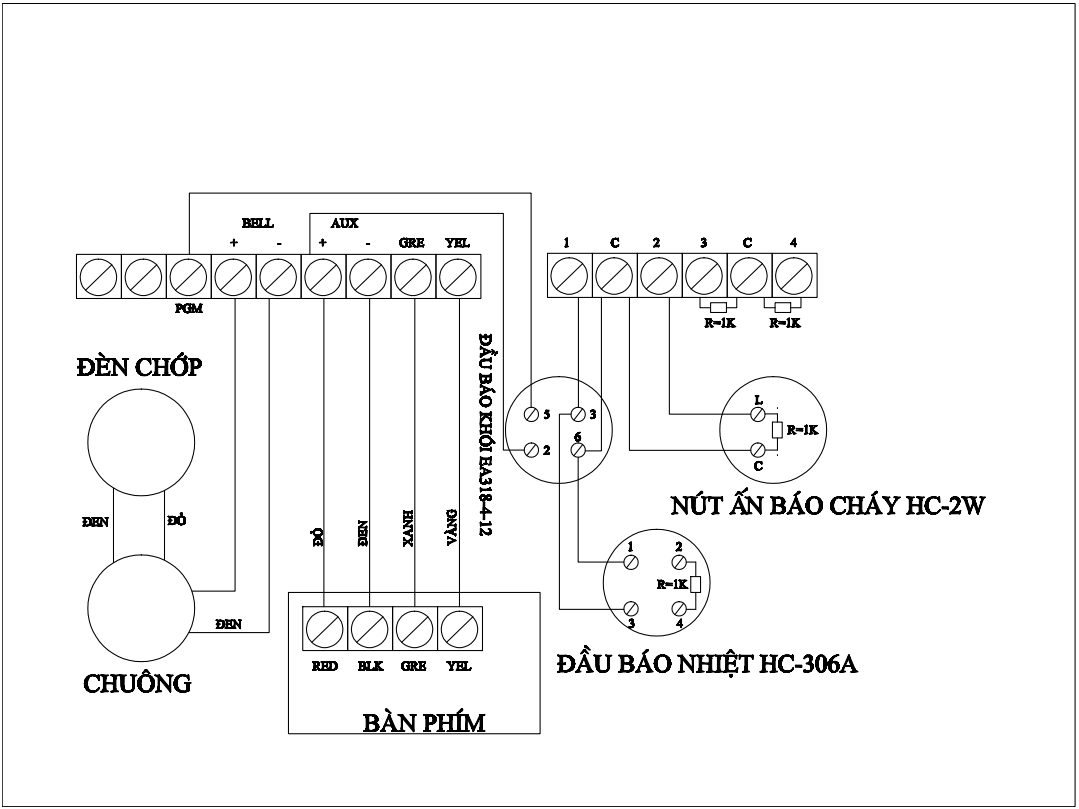

Sơ đồ nguyên lý kết nối cơ bản
Về nguyên lý, mạch có thể được chia thành hai phần.
Phần điều khiển coil relay
Nguồn hoặc tín hiệu từ hệ thống báo cháy kích coil.
Khi Alarm:
Tủ báo cháy → tín hiệu điều khiển → coil relay hoạt động.
Phần tiếp điểm ngoại vi
Một nguồn riêng đi qua tiếp điểm relay để điều khiển thiết bị khác.
Ví dụ:
Nguồn thiết bị ngoại vi → COM relay → NO relay → input thiết bị.
Hai phần cần được thiết kế sao cho không đưa nguồn ngoại vi ngược vào mạch báo cháy.
Quy trình chuẩn bị trước khi kết nối
Bước 1: Xác định mục tiêu điều khiển
Cần trả lời rõ:
– Thiết bị nào cần hoạt động khi cháy?
– Cần đóng hay mở tiếp điểm?
– Tác động khi bất kỳ Alarm hay chỉ Alarm khu vực?
Bước 2: Kiểm tra sơ đồ tủ báo cháy
Xác định:
– NAC nào đang dùng.
– Điện áp.
– Dòng tối đa.
– Relay output có sẵn không.
Bước 3: Kiểm tra thiết bị ngoại vi
Xem thiết bị cần:
– Dry Contact.
– 24VDC.
– 220VAC.
– Hay một input đặc biệt.
Bước 4: Chọn relay
Relay phải phù hợp:
– Điện áp coil.
– Dòng coil.
– Số tiếp điểm.
– Điện áp và dòng tải.
Bước 5: Kiểm tra tổng tải NAC
Cộng dòng của:
– Tất cả chuông.
– Còi.
– Đèn.
– Relay mới nếu lấy nguồn từ NAC.
Tổng không được vượt giới hạn của tủ.
Quy trình kết nối chuông báo cháy với relay trung gian
Bước 1: Thông báo bảo trì
Trước khi thao tác cần thông báo cho bộ phận quản lý vì mạch chuông có thể bị gián đoạn tạm thời.
Bước 2: Xác định đúng mạch NAC
Không nên đấu nhầm vào nguồn AUX hoặc loop.
Bước 3: Ngắt nguồn theo quy trình
Thao tác đấu dây nên được thực hiện khi mạch đã được kiểm soát an toàn.
Bước 4: Đấu coil relay
Nếu phương án thiết kế cho phép lấy tín hiệu từ NAC, coil được đấu vào mạch theo sơ đồ kỹ thuật.
Phải kiểm tra cực tính với relay DC hoặc module có diode.
Bước 5: Đấu tiếp điểm ngoại vi
Sử dụng COM-NO hoặc COM-NC theo yêu cầu thiết bị.
Không đấu nguồn ngoại vi vào coil một cách nhầm lẫn.
Bước 6: Bảo vệ mối nối
Dùng:
– Terminal.
– Đế relay.
– Hộp kỹ thuật.
Không để dây xoắn tay rồi treo tự do.
Bước 7: Ghi nhãn
Nên ghi rõ:
– FIRE ALARM RELAY.
– Thiết bị được điều khiển.
– Nguồn coil.
Bước 8: Cấp lại nguồn
Kiểm tra tủ có báo Trouble hay không.
Bước 9: Kích hoạt thử Alarm
Quan sát:
– Chuông hoạt động.
– Relay hút.
– Thiết bị ngoại vi nhận tín hiệu.
Bước 10: Reset
Xác nhận relay nhả và thiết bị trở về trạng thái thiết kế.
Điện trở cuối tuyến EOL có vai trò gì?
Trong nhiều mạch chuông được giám sát, điện trở cuối tuyến giúp tủ kiểm tra tính liên tục của đường dây khi hệ thống ở trạng thái Normal.
Không được tự di chuyển EOL tùy tiện
Nếu điện trở được đặt ngay tại tủ thay vì cuối tuyến thực tế, tủ có thể vẫn báo Normal dù đoạn dây phía sau đã bị đứt.
Thêm relay có thể ảnh hưởng EOL
Nếu đấu coil sai vị trí hoặc tạo một nhánh không được tính toán, mạch giám sát có thể hoạt động không đúng.
Tại sao thêm relay xong tủ báo Open Circuit?
Dây NAC bị tháo nhầm
Trong quá trình đấu có thể làm mất đường về.
EOL bị sai vị trí
Điện trở cuối tuyến đã bị tháo hoặc đấu sai.
Terminal lỏng
Một đầu dây không tiếp xúc tốt.
Relay không tương thích với cách giám sát
Cần kiểm tra lại sơ đồ và thông số của tủ.
Tại sao thêm relay xong tủ báo Short Circuit?
Nguyên nhân có thể gồm:
– Hai dây NAC chạm nhau.
– Đấu nhầm chân relay.
– Coil relay bị chập.
– Diode bảo vệ đấu ngược.
– Terminal bị nối tắt.
Không nên reset liên tục khi Short Fault chưa được xử lý.
Tại sao relay bị rung khi hệ thống đang Normal?
Đây là dấu hiệu thường gặp khi relay được đấu trực tiếp vào một NAC có điện áp giám sát.
Điện áp giám sát làm coil hút nhẹ
Một số mạch gửi dòng hoặc điện áp nhỏ để giám sát dây.
Relay nhạy có thể phản ứng với mức này.
Giải pháp
Cần sử dụng:
– Module relay phù hợp.
– Mạch cách ly được nhà sản xuất chấp thuận.
– Output khác của tủ.
Không nên tùy tiện thêm điện trở để triệt rung vì có thể làm sai chức năng giám sát.
Diode chống xung trên coil relay DC có tác dụng gì?
Coil relay là tải cảm.
Khi ngắt dòng, coil có thể tạo điện áp ngược.
Diode flyback được sử dụng trong một số mạch DC để hạn chế xung điện này.
Không phải lúc nào cũng tự lắp diode
Nếu NAC sử dụng đảo cực để giám sát, diode đặt sai có thể làm tủ báo lỗi hoặc chập.
Một số relay đã tích hợp diode hoặc mạch bảo vệ bên trong.
Do đó phải kiểm tra sơ đồ và cực tính trước khi sử dụng.
Có nên dùng relay 220V để lấy tín hiệu từ mạch chuông 24V?
Không.
Coil phải đúng điện áp điều khiển.
Một relay coil 220VAC không thể hoạt động đúng nếu chỉ được cấp 24VDC.
Ngược lại, cấp 220V vào coil 24V có thể phá hủy relay và gây nguy hiểm.
Có thể dùng một relay để điều khiển nhiều thiết bị không?
Có thể nếu relay có đủ số tiếp điểm và tải nằm trong giới hạn.
Không nên đấu nhiều hệ thống khác nguồn chung một tiếp điểm
Ví dụ không nên trộn:
– 24VDC.
– 220VAC.
trên cùng một nhóm tiếp điểm không phù hợp.
Dùng relay nhiều cực
Nếu cần truyền cùng một tín hiệu tới nhiều hệ thống, có thể sử dụng relay có nhiều cặp tiếp điểm độc lập.
Điều khiển đèn cảnh báo bằng relay
Đây là ứng dụng khá đơn giản.
Tải nhỏ
Nếu đèn có dòng thấp và tiếp điểm đủ khả năng chịu tải, relay có thể trực tiếp đóng nguồn cho đèn.
Nguồn riêng
Nên sử dụng nguồn phù hợp với đèn thay vì lấy toàn bộ công suất từ tủ báo cháy nếu thiết kế không cho phép.
Điều khiển còi hoặc chuông phụ bằng relay
Nếu cần bổ sung nhiều chuông ngoài khả năng NAC hiện hữu, không nên dùng relay rồi lấy nguồn bất kỳ cấp trực tiếp mà không giám sát.
Giải pháp phù hợp hơn
Có thể cần:
– Bộ nguồn NAC mở rộng.
– Booster Power Supply.
– Mạch cảnh báo chuyên dụng.
Những giải pháp này có khả năng cấp dòng và giám sát mạch tốt hơn relay đơn giản.
Điều khiển quạt hút khói qua relay trung gian
Rơ-le báo cháy không nên cấp điện trực tiếp cho motor quạt.
Chuỗi điều khiển thường gặp
Tủ báo cháy → Control Module hoặc relay → tủ quạt → contactor → động cơ.
Rơ-le chỉ đóng vai trò gửi lệnh Fire.
Cần tín hiệu phản hồi
Trong hệ thống yêu cầu giám sát, tủ quạt có thể gửi trạng thái:
– Run.
– Fault.
về tủ báo cháy thông qua Monitor Module.
Điều khiển cửa từ bằng relay
Cửa sử dụng nam châm điện hoặc khóa từ thường có thể cần nhả khi báo cháy.
Logic Fail-safe
Trong nhiều thiết kế, nguồn giữ cửa được cắt khi Alarm để cửa đóng hoặc mở theo chức năng dự kiến.
Không đấu tùy tiện
Cần kiểm tra:
– Cửa cần mở hay đóng khi cháy.
– Hướng thoát nạn.
– Tay co cửa.
– Nguồn khóa.
Điều khiển hệ thống kiểm soát ra vào
Hệ thống Access Control thường có một đầu vào Fire Alarm.
Đầu vào này thường chỉ cần dry contact.
Giải pháp phù hợp
Sử dụng relay output của báo cháy hoặc relay trung gian để cung cấp tiếp điểm khô.
Không cần đưa điện áp NAC trực tiếp vào board access nếu thiết bị chỉ yêu cầu dry contact.
Kết nối tín hiệu tới BMS
BMS thường cần tín hiệu giám sát thay vì cấp công suất.
Các tín hiệu có thể gồm:
– General Fire.
– Trouble.
– Pump Run.
– Fire Fan Run.
Relay dry contact là phương thức giao tiếp phổ biến.
Có nên lấy tín hiệu từ dây chuông tại vị trí xa tủ?
Về kỹ thuật có thể thực hiện trong một số trường hợp, nhưng cần cân nhắc.
Khó quản lý
Relay giấu trên trần có thể khó bảo trì.
Khó xác định nguồn tín hiệu
Sau nhiều năm, kỹ thuật viên có thể không biết relay thuộc mạch nào.
Ưu tiên tập trung
Nếu có thể, nên bố trí relay:
– Gần tủ báo cháy.
– Trong tủ interface.
– Hoặc trong hộp kỹ thuật dễ tiếp cận.
Cách bố trí relay trong hộp kỹ thuật
Dùng đế relay
Giúp tháo thay dễ dàng.
Gắn lên DIN rail nếu phù hợp
Tăng độ chắc chắn.
Đánh số terminal
Giúp kiểm tra nhanh.
Tách dây nguồn và dây tín hiệu
Đặc biệt nếu trong hộp có cả nguồn điện áp cao.
Gắn sơ đồ
Một sơ đồ nhỏ bên trong nắp hộp rất hữu ích cho bảo trì.
Có được đưa điện 220V vào cùng hộp relay báo cháy không?
Có thể trong một số thiết kế tủ interface chuyên dụng, nhưng phải đảm bảo:
– Khoảng cách cách điện.
– Terminal phù hợp.
– Phân vùng rõ.
– Bảo vệ chống chạm.
Không nên để dây 220V xoắn chung với dây loop hoặc NAC trong một hộp nhỏ không có phân cách.
Cách tính tải khi thêm relay vào mạch NAC
Giả sử một NAC đang cấp nhiều chuông.
Cần xác định dòng của từng thiết bị theo tài liệu nhà sản xuất.
Tổng tải là:
– Dòng tất cả thiết bị cảnh báo.
– Cộng dòng coil relay.
– Cộng các tải khác nếu cùng mạch.
Cần có dự phòng
Không nên thiết kế đúng sát giới hạn tuyệt đối của tủ nếu không có cơ sở.
Sụt áp trên dây cũng phải được tính đến.
Sụt áp có thể làm relay không hút không?
Có.
Ví dụ mạch 24V có tuyến dây dài và nhiều chuông.
Khi tất cả cùng hoạt động, điện áp cuối tuyến có thể giảm.
Nếu relay đặt cuối tuyến, coil có thể:
– Không hút.
– Hút không chắc.
– Rung.
Giải pháp
Cần kiểm tra:
– Tiết diện dây.
– Chiều dài.
– Tổng dòng.
– Điện áp thực tế khi Alarm.
Relay bị dính tiếp điểm gây nguy hiểm gì?
Nếu tiếp điểm bị hàn dính sau nhiều lần đóng tải vượt mức, thiết bị ngoại vi có thể không trở về trạng thái bình thường sau Reset.
Ví dụ:
– Quạt vẫn chạy.
– Đèn vẫn sáng.
– Cửa vẫn bị giữ ở trạng thái Fire.
Cách phòng tránh
– Chọn relay đúng tải.
– Dùng contactor cho tải lớn.
– Kiểm tra định kỳ.
Relay hút nhưng thiết bị ngoại vi không hoạt động
Kiểm tra tiếp điểm
Relay có thể hút nhưng tiếp điểm bị cháy.
Kiểm tra nguồn của thiết bị ngoại vi
Rơ-le chỉ gửi lệnh, không có nghĩa thiết bị đang có nguồn.
Kiểm tra COM-NO/NC
Có thể đã đấu sai chân.
Kiểm tra input thiết bị
Một số input cần duy trì tiếp điểm, một số cần xung.
Thiết bị hoạt động nhưng không reset sau khi tủ báo cháy reset
Relay chưa nhả
Kiểm tra coil còn điện không.
Tiếp điểm bị dính
Relay có thể bị hư.
Thiết bị ngoại vi có latch riêng
Một số thiết bị yêu cầu reset tại tủ riêng.
Cause & Effect chưa trở về Normal
Hệ thống báo cháy có thể vẫn còn một Alarm khác.
Những lỗi thường gặp khi đấu relay với chuông báo cháy
Dùng relay sai điện áp
Coil không hoạt động hoặc bị cháy.
Không tính dòng coil
NAC bị quá tải.
Đấu vào dây chuông nhưng làm mất EOL
Tủ báo Open Circuit.
Đưa điện áp 220V ngược vào tủ
Có thể gây hỏng board nghiêm trọng.
Dùng relay nhỏ đóng tải lớn
Tiếp điểm cháy hoặc dính.
Không đánh nhãn
Sau này khó bảo trì.
Không thử Reset
Chỉ xác nhận thiết bị hoạt động khi Alarm nhưng không biết có phục hồi được không.
Tại sao nên ưu tiên Control Module trong hệ thống địa chỉ?
Lập trình theo khu vực
Chỉ kích thiết bị khi đúng zone cháy.
Tủ biết trạng thái module
Dễ quản lý và xác định lỗi.
Dễ thay đổi Cause & Effect
Không phải đấu lại toàn bộ dây khi thay đổi logic trong phạm vi hệ thống cho phép.
Giảm phụ thuộc vào mạch chuông
Mạch NAC tập trung đúng chức năng cảnh báo.
Khi nào relay trung gian vẫn rất hữu ích dù đã có Control Module?
Control Module và relay trung gian có thể được sử dụng cùng nhau.
Cách ly điện
Module điều khiển coil relay, relay tạo dry contact sang tủ thiết bị.
Tăng số lượng tiếp điểm
Một module có thể kích một relay nhiều cực để gửi tín hiệu tới nhiều input.
Dễ thay thế
Nếu tiếp điểm bị hỏng do tải, có thể thay relay thay vì module đắt tiền.
Kiểm tra sau khi hoàn thành kết nối
Kiểm tra tủ ở trạng thái Normal
Không có NAC Fault hoặc Trouble mới.
Thử Alarm
Cho hệ thống kích hoạt theo Cause & Effect.
Kiểm tra chuông
Tất cả thiết bị cảnh báo phải hoạt động.
Kiểm tra relay
Relay phải hút chắc chắn.
Kiểm tra thiết bị ngoại vi
Thiết bị phải thực hiện đúng chức năng.
Reset
Xác nhận toàn bộ hệ thống trở về Normal.
Có cần thử khi mất nguồn AC không?
Nếu hệ thống báo cháy được yêu cầu hoạt động bằng ắc quy dự phòng, nên kiểm tra xem mạch relay và thiết bị quan trọng có còn thực hiện đúng chức năng trong điều kiện nguồn dự phòng theo thiết kế hay không.
Đặc biệt nếu relay lấy nguồn coil từ một nguồn ngoài không dự phòng, có thể xảy ra tình trạng:
– Tủ báo cháy vẫn hoạt động.
– Nhưng relay không còn nguồn.
Đây là vấn đề cần được phát hiện trước khi nghiệm thu.
Tín hiệu điều khiển ngoại vi có cần giám sát không?
Tùy mức độ quan trọng của chức năng.
Chỉ gửi lệnh chưa đủ trong một số hệ thống
Ví dụ tủ báo cháy đã gửi lệnh chạy quạt nhưng quạt chưa chắc đã chạy.
Cần tín hiệu phản hồi
Có thể sử dụng Monitor Module để nhận:
– Quạt Run.
– Quạt Fault.
– Damper Open.
– Door Closed.
Điều này giúp hệ thống giám sát được kết quả chứ không chỉ biết đã phát lệnh.
Quy trình nghiệm thu một mạch relay ngoại vi
Kiểm tra sơ đồ
Đối chiếu:
– Nguồn coil.
– Relay.
– Tiếp điểm.
– Tải.
Kiểm tra vật lý
Dây và terminal phải chắc chắn.
Thử từ thiết bị báo cháy thực
Không chỉ chập dây coil relay.
Nên kích một đầu báo hoặc nút nhấn đúng Cause & Effect để kiểm tra toàn chuỗi.
Kiểm tra trạng thái sau Reset
Mọi thiết bị phải trở về đúng trạng thái ban đầu.
Bảo trì rơ-le trung gian trong hệ thống PCCC
Kiểm tra đế relay
Đế bị lỏng có thể làm tiếp xúc chập chờn.
Kiểm tra terminal
Không có dấu quá nhiệt hoặc oxy hóa.
Kiểm tra tiếp điểm
Nếu relay đã đóng cắt tải nhiều lần, cần kiểm tra khả năng chuyển trạng thái.
Kiểm tra coil
Relay không được rung hoặc nóng bất thường.
Thử liên động
Định kỳ kích tín hiệu để xác nhận chức năng thực tế.
Khi nào nên thay relay?
Nên thay khi:
– Coil không hút.
– Relay rung liên tục.
– Tiếp điểm bị dính.
– Tiếp điểm không dẫn điện ổn định.
– Vỏ bị cháy.
– Đế bị biến dạng do nhiệt.
– Thiết bị đã bị nước xâm nhập.
Không nên xử lý relay dính bằng cách gõ vào vỏ
Một số người gõ relay để tiếp điểm nhả tạm thời.
Đây không phải giải pháp bảo trì.
Nếu relay đã bị dính, cần:
– Xác định nguyên nhân tải.
– Kiểm tra contact rating.
– Thay relay.
– Xem xét dùng contactor nếu tải quá lớn.
Checklist kết nối chuông báo cháy với relay trung gian
– Xác định đúng mạch NAC.
– Xác định điện áp NAC.
– Kiểm tra dòng tối đa.
– Tính tổng tải hiện hữu.
– Relay đúng điện áp coil.
– Dòng coil phù hợp.
– Tiếp điểm đủ tải.
– NO/NC đúng yêu cầu.
– Không đưa nguồn ngoài ngược vào tủ.
– EOL vẫn đúng vị trí.
– Dây được đấu bằng terminal.
– Relay được đặt trong hộp.
– Có nhãn nhận diện.
– Tủ không báo Trouble.
– Chuông hoạt động đầy đủ.
– Thiết bị ngoại vi hoạt động đúng.
– Reset thành công.
Những trường hợp không nên lấy tín hiệu từ chuông
Nên ưu tiên output chuyên dụng nếu:
– Cần điều khiển quạt hút khói.
– Cần điều khiển thang máy.
– Cần điều khiển cửa chống cháy.
– Cần logic theo từng zone.
– NAC đã gần đầy tải.
– Mạch sử dụng kiểu giám sát đặc biệt.
Lấy tín hiệu từ chuông chỉ nên là một giải pháp kỹ thuật được tính toán, không phải cách mặc định cho mọi liên động.
Kinh nghiệm giúp hệ thống liên động ổn định lâu dài
– Dùng đúng loại relay.
– Không để relay treo tự do trên dây.
– Ghi nhãn từng mạch.
– Tách nguồn công suất khỏi tín hiệu PCCC.
– Dùng Control Module khi cần logic phức tạp.
– Kiểm tra cả trạng thái Alarm và Reset.
– Kiểm tra mạch khi mất nguồn chính.
– Cập nhật sơ đồ sau cải tạo.
– Không tự thêm tải vào NAC mà không tính dòng.
Khi nào cần kiểm tra lại toàn bộ hệ thống thay vì chỉ relay?
Nên kiểm tra rộng hơn khi:
– Nhiều chuông cùng không hoạt động.
– NAC liên tục báo Fault.
– Tủ reset nhưng nhiều thiết bị ngoại vi không phục hồi.
– Sau cải tạo có thêm nhiều relay.
– Nguồn 24V bị sụt.
– Hệ thống liên động hoạt động không nhất quán.
Nguyên nhân có thể nằm ở tủ, nguồn, dây hoặc chương trình chứ không phải một relay đơn lẻ.
Dịch vụ kiểm tra và kết nối liên động PCCC tại Hùng Gia Phát
CÔNG TY TNHH SX TM DV PCCC HÙNG GIA PHÁT cung cấp dịch vụ kiểm tra, đấu nối, bảo trì và xử lý các lỗi liên động của hệ thống báo cháy với thiết bị ngoại vi cho nhà xưởng, kho hàng, tòa nhà, văn phòng và nhiều loại công trình.
Khi cần lấy tín hiệu từ chuông hoặc ngõ ra báo cháy, việc lựa chọn relay cần được tính toán theo điện áp, dòng điện, khả năng giám sát của NAC và yêu cầu của thiết bị nhận tín hiệu. Không nên đấu trực tiếp tải lớn vào tủ trung tâm chỉ để giảm chi phí vật tư.
Các hạng mục có thể hỗ trợ
– Kiểm tra mạch chuông báo cháy.
– Kiểm tra NAC Fault.
– Đấu relay trung gian.
– Kiểm tra NO và NC.
– Kiểm tra Control Module.
– Kết nối tín hiệu sang BMS.
– Kết nối tủ quạt.
– Kết nối cửa và Access Control.
– Kiểm tra phản hồi thiết bị.
– Xử lý relay không hút.
– Xử lý relay dính tiếp điểm.
– Bảo trì hệ thống báo cháy định kỳ.
Thông tin liên hệ
CÔNG TY TNHH SX TM DV PCCC HÙNG GIA PHÁT
Địa chỉ: 296 Gò Dầu, P. Tân Sơn Nhì, TP. Hồ Chí Minh
Hotline: 0943709898
Email: pccc.hgp@gmail.com
Website: https://pccchunggiaphat.com/
Câu hỏi thường gặp về kết nối relay với chuông báo cháy
Có thể đấu relay 24V song song với chuông báo cháy không?
Có thể trong một số hệ thống nếu điện áp, dòng coil và kiểu giám sát của NAC tương thích. Tuy nhiên phải kiểm tra thông số tủ và tổng tải trước khi đấu.
Tại sao relay 24V vẫn rung dù tủ chưa báo cháy?
Mạch NAC có thể đang sử dụng dòng hoặc điện áp giám sát ở trạng thái Normal. Relay không phù hợp có thể phản ứng với tín hiệu này. Nên sử dụng output hoặc module tương thích thay vì tự thêm linh kiện để che hiện tượng.
Có thể dùng relay trung gian để chạy trực tiếp quạt hút khói không?
Không nên. Relay trung gian thường chỉ gửi tín hiệu đến contactor hoặc tủ quạt. Động cơ phải được điều khiển bằng thiết bị công suất phù hợp.
Relay hút nhưng quạt không chạy thì lỗi ở báo cháy hay tủ quạt?
Nếu tiếp điểm của relay đã đổi trạng thái và tín hiệu đã đến đúng input tủ quạt, phần báo cháy có thể đang hoạt động đúng. Cần tiếp tục kiểm tra tủ quạt, nguồn động lực và contactor.
Thêm một relay có cần tính lại tải mạch chuông không?
Có nếu coil relay được cấp trực tiếp từ NAC. Dòng coil phải được cộng vào tổng dòng của toàn bộ chuông, còi và thiết bị khác trên mạch.
Có thể dùng relay bất kỳ miễn coil 24V không?
Không. Ngoài điện áp coil còn phải kiểm tra dòng coil, khả năng hoạt động với NAC, thông số tiếp điểm, loại tải và điều kiện môi trường.
Tại sao sau khi đấu relay thì chuông kêu yếu hơn?
Có thể tổng tải tăng làm sụt điện áp, dây quá nhỏ, tuyến quá dài hoặc NAC đã gần giới hạn. Cần đo điện áp khi Alarm và kiểm tra lại tính toán tải.
Có nên lấy tín hiệu Fire Alarm từ relay tổng của tủ thay vì mạch chuông?
Nếu relay tổng đáp ứng đúng logic cần điều khiển và có sẵn tiếp điểm phù hợp thì đây thường là phương án sạch và dễ quản lý hơn so với lấy trực tiếp từ NAC.
Kết luận
Kết nối chuông báo cháy với rơ-le trung gian là một giải pháp hữu ích để truyền tín hiệu báo động sang các thiết bị ngoại vi, nhưng chỉ hiệu quả khi mạch được thiết kế đúng nguyên lý. Điều quan trọng nhất là không biến ngõ ra chuông thành nguồn cấp cho các tải mà tủ không được thiết kế để chịu.
Trước khi đấu relay cần xác định điện áp và dòng của NAC, tính tổng tải, chọn đúng điện áp coil, kiểm tra khả năng chịu tải của tiếp điểm và xác định thiết bị ngoại vi cần NO hay NC. Nếu hệ thống sử dụng EOL hoặc cơ chế đảo cực để giám sát đường dây, việc thêm relay phải đặc biệt thận trọng để không tạo Open Fault, Short Fault hoặc làm mất chức năng giám sát.
Với các chức năng quan trọng như điều khiển quạt hút khói, thang máy, cửa chống cháy hoặc hệ thống kiểm soát ra vào, nên ưu tiên relay output hoặc Control Module chuyên dụng của hệ thống báo cháy. Rơ-le trung gian khi đó đóng vai trò cách ly và truyền tiếp điểm, còn nguồn công suất của thiết bị phải được lấy từ tủ hoặc nguồn riêng phù hợp.
Sau khi hoàn thành, cần thử toàn bộ chuỗi từ tín hiệu báo cháy thực tế đến relay, thiết bị ngoại vi và quá trình Reset. Chỉ khi chuông hoạt động đầy đủ, tủ không phát sinh Trouble và thiết bị ngoại vi thực hiện đúng Cause & Effect thì mạch liên động mới được xem là hoạt động ổn định.
Khi cần kiểm tra, kết nối hoặc xử lý lỗi liên động giữa hệ thống báo cháy và thiết bị ngoại vi tại TP. Hồ Chí Minh và khu vực lân cận, khách hàng có thể liên hệ CÔNG TY TNHH SX TM DV PCCC HÙNG GIA PHÁT tại 296 Gò Dầu, P. Tân Sơn Nhì, TP. Hồ Chí Minh, hotline 0943709898, email pccc.hgp@gmail.com, website https://pccchunggiaphat.com/ để được hỗ trợ kiểm tra theo sơ đồ và cấu hình thực tế của hệ thống.
Liên hệ với chúng tôi:
CÔNG TY TNHH SX TM DV PCCC HÙNG GIA PHÁT
Địa chỉ: 296 Gò Dầu, P. Tân Sơn Nhì, TP. Hồ Chí Minh
Hotline: 0943709898
Email: pccc.hgp@gmail.com
Website: https://pccchunggiaphat.com/
