Hướng dẫn bảo dưỡng nút nhấn khẩn cấp (Manual Call Point) đúng cách

Hướng dẫn bảo dưỡng nút nhấn khẩn cấp (Manual Call Point) đúng cách không chỉ là lau sạch mặt nút rồi kiểm tra xem còn sáng hay không. Một lần bảo dưỡng đúng phải kiểm tra tình trạng vật lý, vị trí lắp đặt, dây tín hiệu, khả năng kích hoạt báo cháy, tín hiệu trả về trung tâm, chức năng reset và toàn bộ liên động liên quan; sau đó phải đưa hệ thống trở lại trạng thái thường trực.

Theo QCVN 10:2025/BCA, hệ thống báo cháy tự động phải được bảo dưỡng ít nhất 01 lần/năm; nếu tiêu chuẩn kỹ thuật hoặc hướng dẫn của nhà sản xuất yêu cầu chu kỳ ngắn hơn thì phải theo chu kỳ ngắn hơn. Nút nhấn báo cháy là một thành phần của hệ thống báo cháy nên cần được kiểm tra trong quá trình bảo dưỡng hệ thống.

Bài viết được PCCC Hùng Gia Phát cập nhật ngày 14/09/2026.

HƯỚNG DẪN BẢO DƯỠNG NÚT NHẤN KHẨN CẤP (MANUAL CALL POINT) ĐÚNG CÁCH CẦN CĂN CỨ TIÊU CHUẨN NÀO?

Hướng dẫn bảo dưỡng nút nhấn khẩn cấp (Manual Call Point) đúng cách hiện cần đối chiếu ít nhất ba nhóm quy định: quy chuẩn về bảo dưỡng hệ thống, tiêu chuẩn thiết kế lắp đặt hệ thống báo cháy và tiêu chuẩn riêng cho hộp nút ấn báo cháy.

Các tài liệu đáng chú ý gồm:

• QCVN 10:2025/BCA: quy định việc trang bị, bố trí và chu kỳ bảo dưỡng phương tiện, hệ thống PCCC.
• TCVN 7568-14:2025: Hệ thống báo cháy – Phần 14: Thiết kế, lắp đặt các hệ thống báo cháy cho nhà và công trình.
• TCVN 7568-11:2015: Hệ thống báo cháy – Phần 11: Hộp nút ấn báo cháy.
• Hướng dẫn kỹ thuật và tài liệu bảo trì của chính hãng sản xuất thiết bị.

Một cập nhật rất quan trọng:

TCVN 5738:2021 đã hết hiệu lực và được thay thế bởi TCVN 7568-14:2025 từ ngày 12/05/2025. Viện Tiêu chuẩn Chất lượng Việt Nam hiện ghi TCVN 7568-14:2025 ở trạng thái còn hiệu lực và xác nhận tiêu chuẩn này thay thế cả TCVN 7568-14:2015 lẫn TCVN 5738:2021.

Đây là chi tiết cần chú ý vì trên mạng hiện vẫn còn khá nhiều checklist bảo trì ghi:

“Theo TCVN 5738:2021…”

Nếu đang làm hồ sơ năm 2026 thì nên cập nhật lại căn cứ.

HƯỚNG DẪN BẢO DƯỠNG NÚT NHẤN KHẨN CẤP (MANUAL CALL POINT) ĐÚNG CÁCH – MANUAL CALL POINT LÀ THIẾT BỊ GÌ?

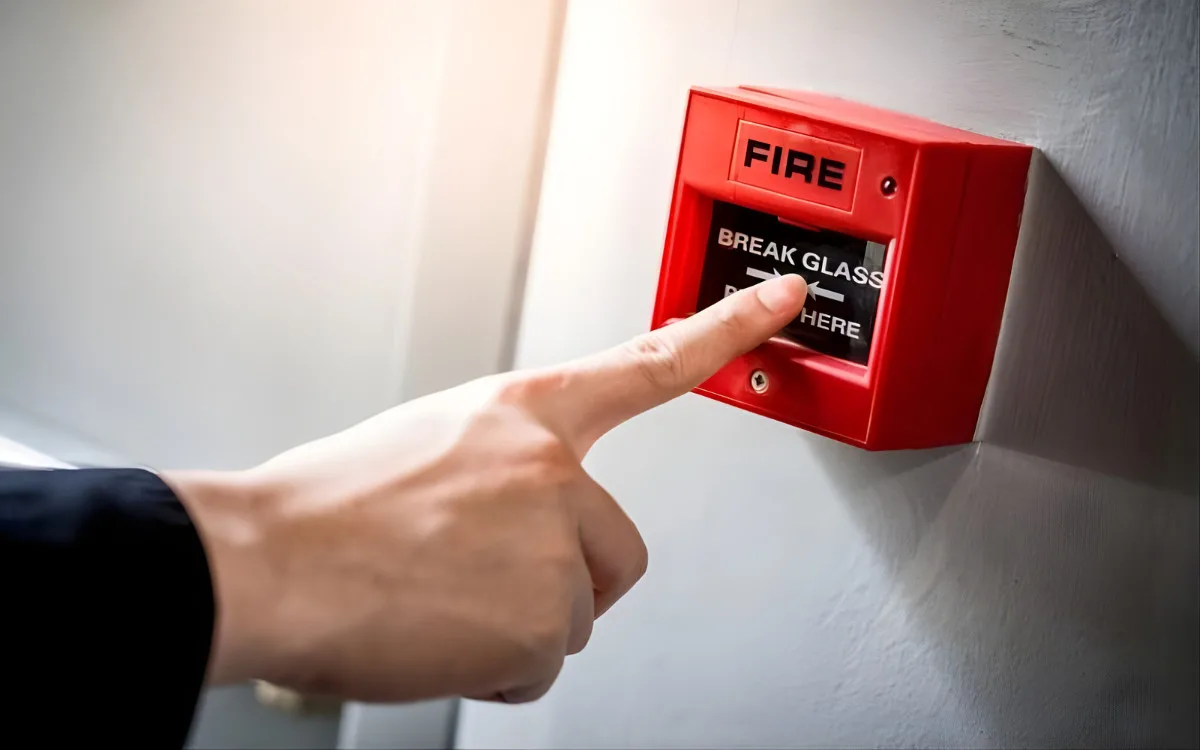

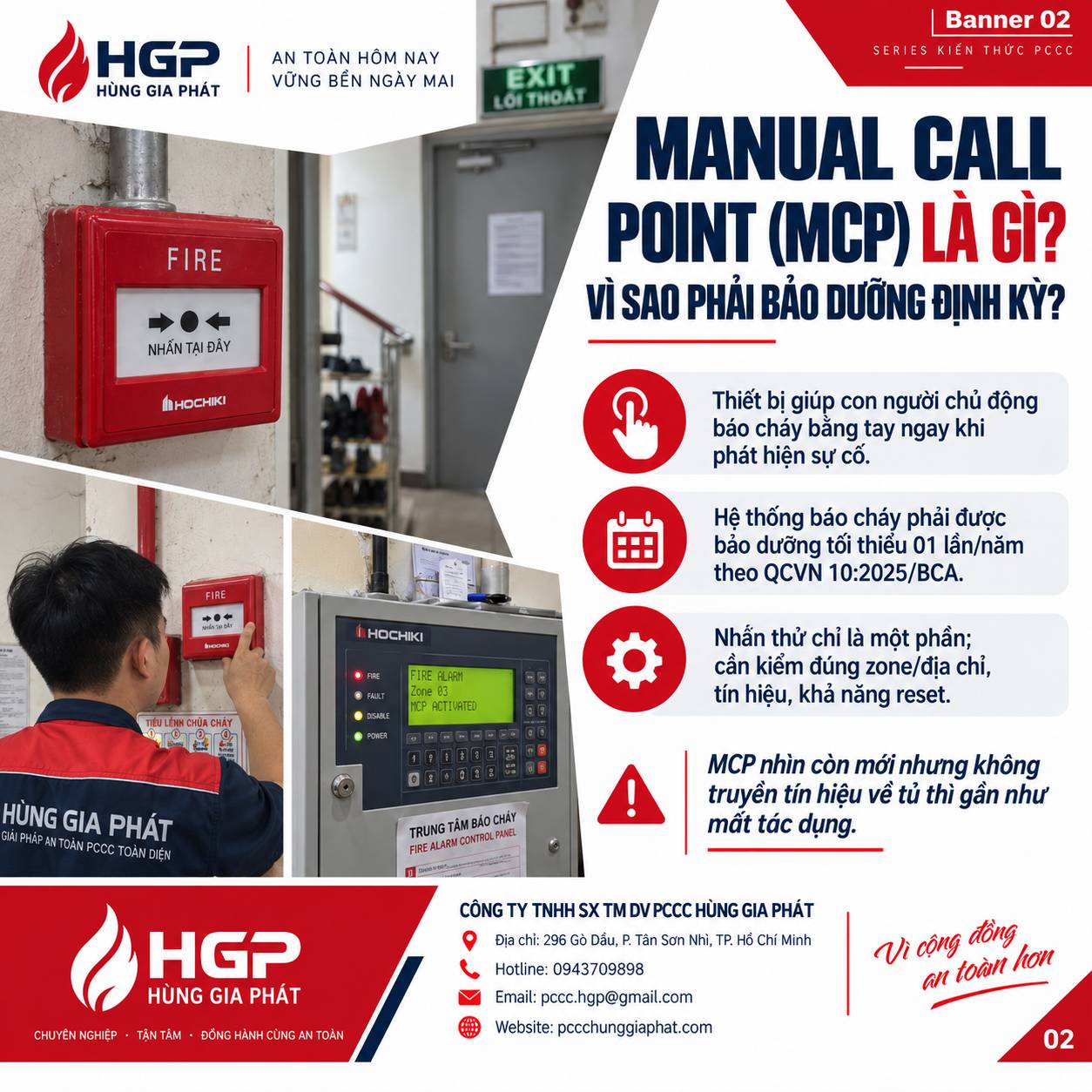

Manual Call Point (MCP) hay hộp nút ấn báo cháy là thiết bị để con người chủ động phát tín hiệu báo cháy bằng tay khi phát hiện sự cố.

TCVN 7568-11:2015 hiện vẫn còn hiệu lực và quy định yêu cầu, phương pháp thử cùng tiêu chí chất lượng đối với hộp nút ấn báo cháy sử dụng trong và xung quanh công trình. Tiêu chuẩn bao gồm cả thiết bị cơ khí đơn giản và thiết bị điện tử có khả năng truyền địa chỉ hoặc vị trí về trung tâm báo cháy.

Hiểu đơn giản:

Đầu báo khói phát hiện cháy tự động.

Còn MCP cho phép một người đang nhìn thấy cháy báo động ngay.

Không cần chờ khói đủ dày.

Không cần chờ nhiệt tăng.

Nhấn nút là hệ thống phải nhận được tín hiệu theo thiết kế.

Vậy nên một MCP nhìn còn mới nhưng nhấn không truyền tín hiệu về tủ thì gần như mất tác dụng.

HƯỚNG DẪN BẢO DƯỠNG NÚT NHẤN KHẨN CẤP (MANUAL CALL POINT) ĐÚNG CÁCH CÓ PHẢI THỰC HIỆN HẰNG NĂM KHÔNG?

Có. Hệ thống báo cháy tự động phải được bảo dưỡng ít nhất một lần mỗi năm, và MCP là một bộ phận nằm trong hệ thống đó.

QCVN 10:2025/BCA quy định tại mục 1.5.13:

• Hệ thống báo cháy tự động phải bảo dưỡng ít nhất 1 năm/lần.
• Nếu một tiêu chuẩn hoặc quy chuẩn liên quan yêu cầu thời gian ngắn hơn thì áp dụng thời gian ngắn hơn.
• Nội dung và cách thức bảo dưỡng phải theo pháp luật, tiêu chuẩn kỹ thuật liên quan và hướng dẫn của nhà sản xuất.

Có một điểm cần phân biệt rõ:

01 năm/lần là chu kỳ bảo dưỡng tối thiểu của hệ thống.

Không có nghĩa suốt 11 tháng còn lại không cần nhìn tới MCP.

Trong vận hành thực tế, đơn vị quản lý nên kiểm tra trực quan thường xuyên hơn, nhất là các vị trí:

• Nơi đông người.
• Nhà máy.
• Kho hàng.
• Trường học.
• Khách sạn.
• Trung tâm thương mại.
• Hành lang công cộng.
• Khu vực ngoài trời.

Nút ấn là thiết bị rất dễ bị:

Va đập.

Che khuất.

Sơn đè.

Bẻ nắp.

Kẹt cơ cấu.

Thậm chí bị tháo dây trong quá trình cải tạo.

Đôi khi nhìn phía trước vẫn bình thường.

Bên trong dây đã rời terminal.

HƯỚNG DẪN BẢO DƯỠNG NÚT NHẤN KHẨN CẤP (MANUAL CALL POINT) ĐÚNG CÁCH KHÁC GÌ VỚI VIỆC NHẤN THỬ?

Nhấn thử MCP chỉ là một phần của bảo dưỡng, không phải toàn bộ quá trình.

Một lần test nhanh thường chỉ trả lời:

“Nút có gửi tín hiệu về tủ hay không?”

Trong khi bảo dưỡng đúng cần kiểm thêm:

• Vỏ thiết bị.
• Mặt kính hoặc phần tử resettable.
• Nắp bảo vệ.
• Khả năng thao tác.
• Nhãn nhận biết.
• Vị trí lắp.
• Khoảng trống phía trước.
• Dây tín hiệu.
• Terminal.
• Module địa chỉ nếu có.
• Tình trạng oxy hóa.
• Dấu hiệu nước vào.
• Tín hiệu tại trung tâm.
• Chuông/còi hoặc liên động theo thiết kế.
• Khả năng reset.
• Trạng thái hệ thống sau khi hoàn thành.

Nói thật, chỉ đứng ở tủ rồi thấy đèn “FIRE” sáng là chưa đủ.

Phải biết:

Tủ có báo đúng địa chỉ không?

Đúng tầng không?

Đúng khu vực không?

Reset có hết không?

Sau reset có phát sinh Fault không?

Đó mới là kiểm tra có giá trị.

HƯỚNG DẪN BẢO DƯỠNG NÚT NHẤN KHẨN CẤP (MANUAL CALL POINT) ĐÚNG CÁCH CẦN CHUẨN BỊ GÌ TRƯỚC KHI THỬ?

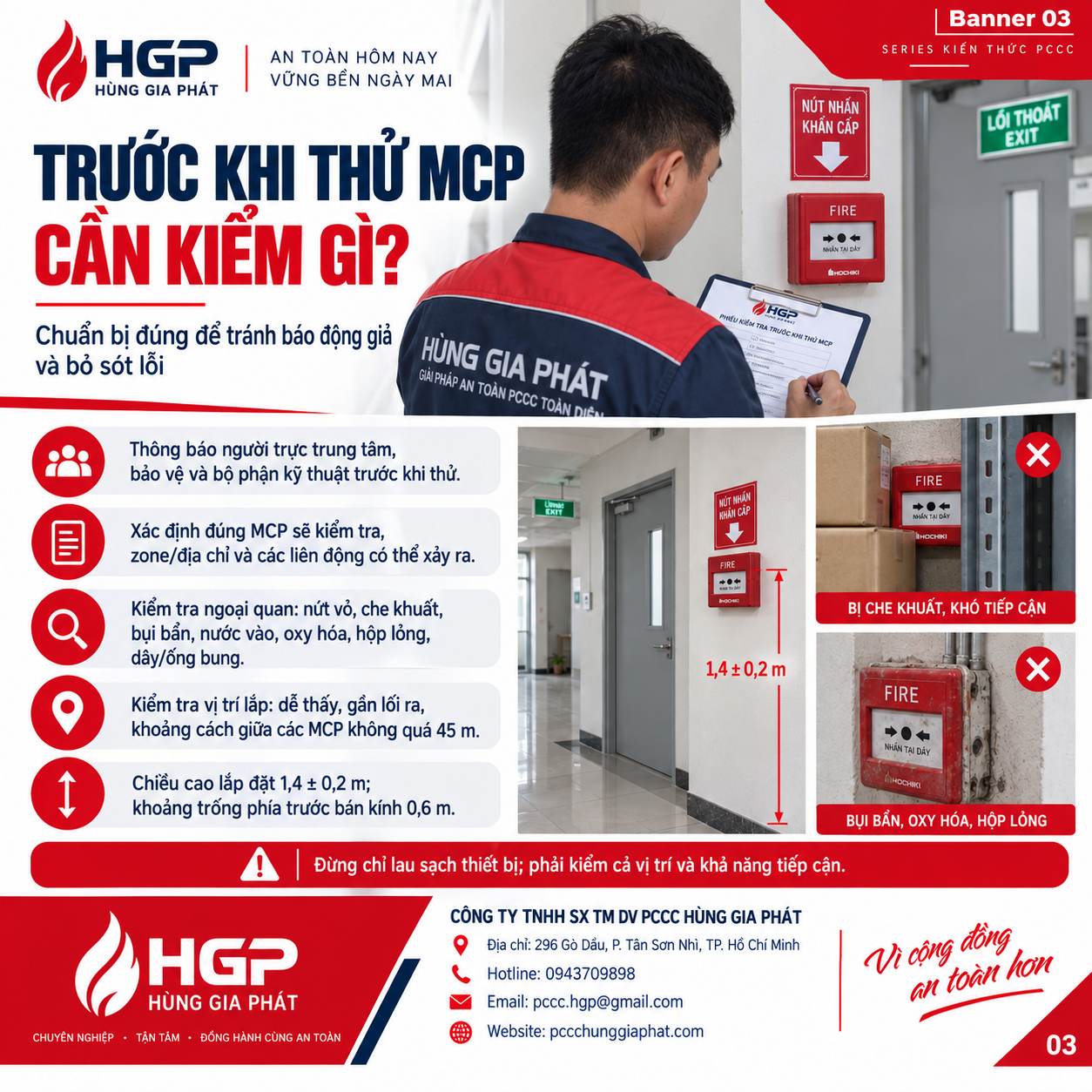

Trước khi kích hoạt nút nhấn báo cháy, phải thông báo và kiểm soát việc thử để tránh tạo báo động giả hoặc kích hoạt những hệ thống liên động ngoài ý muốn.

Một quy trình thực tế nên bắt đầu như sau:

1. Thông báo cho người trực trung tâm báo cháy.
2. Thông báo cho bảo vệ và bộ phận kỹ thuật.
3. Nếu hệ thống truyền tín hiệu tới đơn vị nhận tin bên ngoài, thực hiện chế độ thử theo quy trình quản lý của hệ thống.
4. Xác định MCP sẽ kiểm tra và địa chỉ/zone tương ứng.
5. Kiểm tra sơ đồ nguyên lý.
6. Kiểm tra những liên động có thể xảy ra khi phát tín hiệu cháy.

Ví dụ tín hiệu MCP có thể khiến:

• Chuông báo cháy kêu.
• Loa phát cảnh báo.
• Cửa từ nhả.
• Thang máy về tầng quy định.
• Hệ thống điều áp hoặc hút khói hoạt động.
• Hệ thống khác chuyển trạng thái theo logic được thiết kế.

Không nên tự ý ngắt toàn bộ hệ thống chỉ để thử một nút.

Nếu cần cô lập một đầu ra hoặc đưa tủ vào chế độ thử thì phải thực hiện đúng hướng dẫn của hệ thống và bảo đảm sau công việc tất cả chức năng được phục hồi.

Đây là chỗ kỹ thuật viên rất dễ chủ quan.

Test xong.

Quên bật lại output.

Một tháng sau hệ thống vẫn Disable.

Lúc đó thiết bị còn tốt nhưng hệ thống lại không còn đúng trạng thái vận hành.

HƯỚNG DẪN BẢO DƯỠNG NÚT NHẤN KHẨN CẤP (MANUAL CALL POINT) ĐÚNG CÁCH – BƯỚC 1 CẦN KIỂM TRA NGOẠI QUAN NHƯ THẾ NÀO?

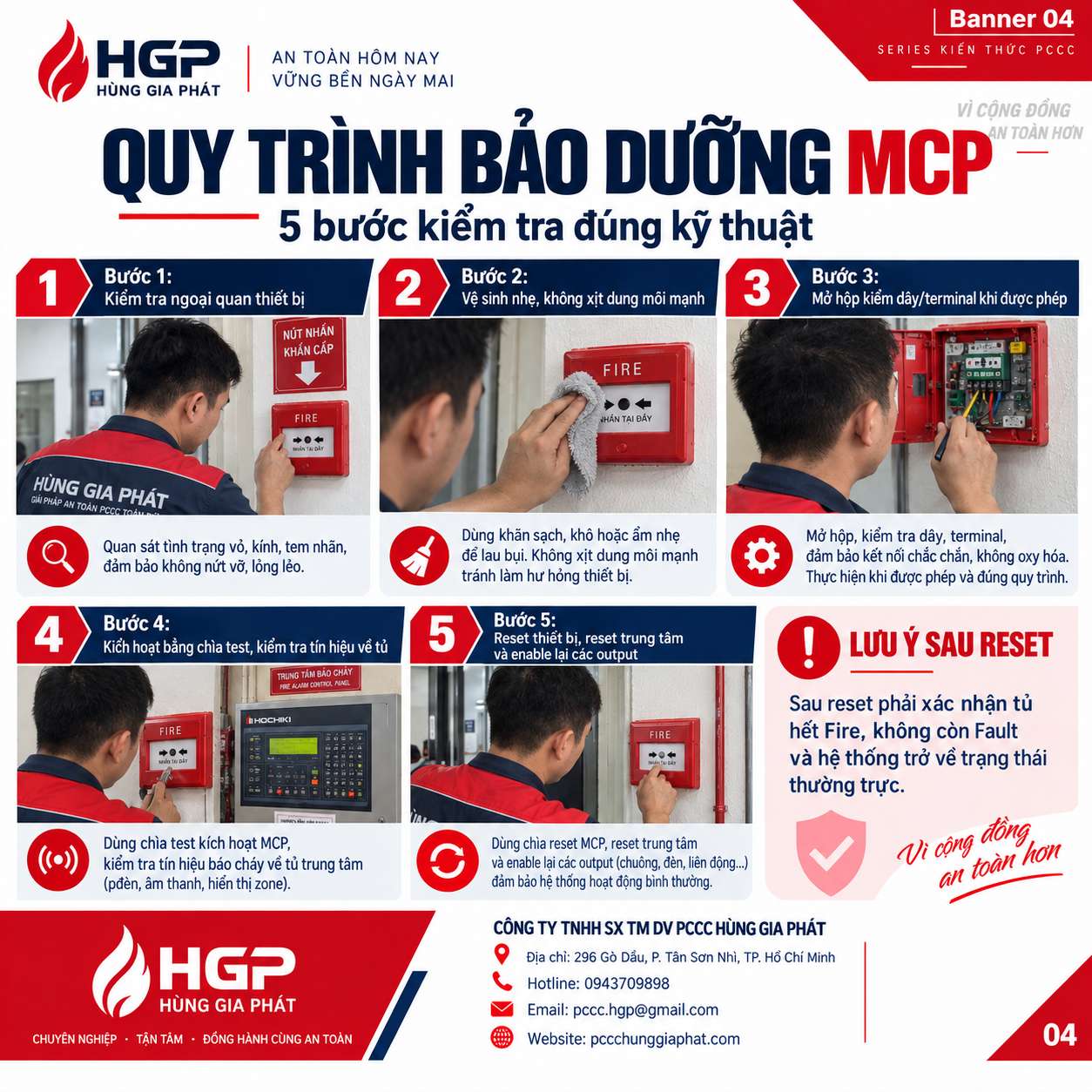

Bước đầu tiên là kiểm tra trực quan MCP trước khi mở hoặc tác động thiết bị.

Nên kiểm:

• Mặt nút có nứt không.
• Vỏ có biến dạng không.
• Kính hoặc phần tử nhấn có còn nguyên không.
• Nắp trong suốt có đóng mở bình thường không.
• Chữ và ký hiệu còn đọc được không.
• Thiết bị có bị sơn phủ không.
• Có vật dụng che khuất không.
• Có dấu hiệu nước vào không.
• Có bụi, dầu hoặc hóa chất bám không.
• Có dấu hiệu oxy hóa không.
• Hộp có bị lỏng khỏi tường không.
• Ốc vít có thiếu không.
• Ống dây có bung ra khỏi hộp không.

Nhìn đơn giản vậy thôi nhưng nhiều lỗi lại nằm chính ở đây.

Chúng tôi từng gặp nút vẫn hoạt động tốt.

Nhưng phía trước đặt một tủ hồ sơ.

Người cần nhấn thì không thể tiếp cận.

Thiết bị tốt mà không dùng được cũng như không.

HƯỚNG DẪN BẢO DƯỠNG NÚT NHẤN KHẨN CẤP (MANUAL CALL POINT) ĐÚNG CÁCH CÓ CẦN KIỂM TRA LẠI VỊ TRÍ LẮP ĐẶT KHÔNG?

Có. Khi bảo dưỡng nên đồng thời kiểm tra MCP có còn được bố trí đúng sau những lần cải tạo công trình hay không.

TCVN 7568-14:2025 yêu cầu MCP:

• Bố trí tại nơi dễ nhìn thấy.
• Dễ tiếp cận.
• Gần khu vực lối ra của tầng hoặc công trình.
• Khoảng cách giữa các hộp nút ấn không vượt quá 45 m.
• Chiều cao lắp đặt 1,4 ± 0,2 m tính từ mặt đường đi lại.
• Phía trước thiết bị phải có khoảng trống dạng nửa hình cầu bán kính 0,6 m.

Đây là những thông số rất đáng đưa vào checklist bảo dưỡng.

Vì vị trí ban đầu có thể đúng.

Sau vài năm:

Dựng thêm vách.

Đặt thêm tủ.

Làm quầy.

Thay cửa.

Đổi luồng thoát nạn.

Lúc này MCP không còn “gần lối ra” nữa.

Bảo dưỡng mà chỉ lau thiết bị thì sẽ không phát hiện được lỗi đó.

HƯỚNG DẪN BẢO DƯỠNG NÚT NHẤN KHẨN CẤP (MANUAL CALL POINT) ĐÚNG CÁCH – BƯỚC 2 VỆ SINH THIẾT BỊ RA SAO?

Vệ sinh MCP nên dùng phương pháp nhẹ, khô và phù hợp với hướng dẫn của nhà sản xuất.

Có thể thực hiện:

• Lau bề mặt bằng khăn mềm.
• Loại bỏ bụi ở khe vỏ.
• Làm sạch phần nắp bảo vệ.
• Làm sạch nhãn và ký hiệu.
• Kiểm tra bụi/côn trùng bên trong nếu được phép mở hộp.

Không nên:

• Xịt nước trực tiếp.
• Dùng dung môi mạnh.
• Dùng xăng hoặc acetone.
• Xịt chất chống gỉ tùy tiện vào bo mạch.
• Dùng khí nén áp suất cao thổi thẳng linh kiện.
• Chà xước mặt nhựa.
• Sơn lại vỏ khi chưa xác định ảnh hưởng tới nhãn, cơ cấu và vật liệu.

Nút ấn ngoài trời cần kiểm kỹ hơn.

Nước mưa chỉ cần len vào một thời gian là:

Terminal xanh.

Mạch chập chờn.

Hệ thống báo Fault lúc có lúc không.

Đến khi cần nhấn thì tín hiệu lại không đi.

HƯỚNG DẪN BẢO DƯỠNG NÚT NHẤN KHẨN CẤP (MANUAL CALL POINT) ĐÚNG CÁCH – BƯỚC 3 CÓ CẦN MỞ HỘP KIỂM TRA DÂY KHÔNG?

Có khi tài liệu thiết bị và phạm vi bảo dưỡng cho phép, nhưng việc kiểm tra bên trong nên do người có chuyên môn thực hiện.

Cần quan sát:

• Dây có lỏng không.
• Terminal có oxy hóa không.
• Có dấu cháy xém không.
• Có nước hoặc hơi ẩm không.
• Cáp có bị kéo căng không.
• Côn trùng có vào hộp không.
• Điện trở cuối tuyến nếu MCP nằm ở vị trí có cấu hình tương ứng.
• Module địa chỉ và đầu nối.
• Tiếp xúc cơ khí.

Với hệ thống báo cháy thường, một đầu dây lỏng có thể làm cả zone báo lỗi.

Với hệ thống báo cháy địa chỉ, cần kiểm thêm:

• Địa chỉ thiết bị.
• Tên thiết bị trên tủ.
• Vị trí hiển thị.
• Tính tương thích với loop.

TCVN 7568-14:2025 yêu cầu mạch tín hiệu của hệ thống được giám sát tình trạng kỹ thuật và có các yêu cầu riêng đối với dây, cáp, đầu nối và hệ thống địa chỉ.

Không nên tự siết hoặc đấu lại dây khi chưa nắm sơ đồ.

Đấu nhầm hai lõi đôi khi không chỉ làm một MCP lỗi.

Có thể làm cả loop mất thiết bị.

HƯỚNG DẪN BẢO DƯỠNG NÚT NHẤN KHẨN CẤP (MANUAL CALL POINT) ĐÚNG CÁCH – BƯỚC 4 THỬ KÍCH HOẠT THẾ NÀO?

Khi đã thông báo và chuẩn bị hệ thống, sử dụng chìa test, công cụ test hoặc cơ cấu tác động đúng loại của nhà sản xuất để kích hoạt MCP.

Không nên dùng tua vít chọc mạnh hay đập kính thật chỉ để thử định kỳ nếu thiết bị có phương pháp test chuyên dụng.

Khi kích hoạt, kiểm tra đồng thời:

1. MCP chuyển đúng trạng thái.
2. LED tại MCP hoạt động nếu model có chỉ thị.
3. Trung tâm báo cháy nhận tín hiệu.
4. Tủ hiển thị đúng zone hoặc địa chỉ.
5. Tên vị trí hiển thị đúng thực tế.
6. Chuông/còi/đèn báo cháy hoạt động theo thiết kế.
7. Các chức năng liên động cần kiểm tra phản hồi đúng logic.
8. Tín hiệu truyền tin hoạt động theo thiết kế nếu nằm trong phạm vi thử.

Đây là phần quan trọng nhất.

MCP tầng 5.

Tủ báo:

“FIRE – FLOOR 3.”

Nút vẫn kích hoạt.

Nhưng dữ liệu vị trí sai.

Khi lực lượng xử lý nhìn tủ sẽ chạy sai tầng.

Vậy nên một lần bảo dưỡng tốt phải kiểm cả thiết bị lẫn thông tin thiết bị.

HƯỚNG DẪN BẢO DƯỠNG NÚT NHẤN KHẨN CẤP (MANUAL CALL POINT) ĐÚNG CÁCH – BƯỚC 5 RESET THIẾT BỊ NHƯ THẾ NÀO?

Sau khi thử phải đưa MCP về trạng thái ban đầu theo đúng cơ chế của model.

Tùy thiết bị:

• Dùng chìa reset.
• Đóng lại phần tử nhấn.
• Thay kính.
• Thay miếng breakable element.
• Khôi phục công tắc.
• Sau đó reset trung tâm báo cháy.

Cần xác nhận sau reset:

• MCP trở về trạng thái thường.
• LED báo cháy tắt theo thiết kế.
• Tủ không còn Fire.
• Tủ không phát sinh Fault.
• Zone/loop hoạt động bình thường.
• Các đầu ra bị cô lập trước đó đã được Enable lại.
• Hệ thống truyền tin trở về chế độ làm việc.
• Không còn bypass hoặc disable thiết bị nào.

Đây là bước rất dễ quên.

Một kỹ thuật viên giỏi không chỉ biết làm hệ thống báo cháy.

Phải biết trả lại hệ thống đúng trạng thái trước khi rời công trình.

HƯỚNG DẪN BẢO DƯỠNG NÚT NHẤN KHẨN CẤP (MANUAL CALL POINT) ĐÚNG CÁCH CÓ CẦN THỬ CHUÔNG VÀ CÒI KHÔNG?

Có nếu phạm vi bảo dưỡng là kiểm tra chức năng toàn tuyến từ MCP tới hệ thống cảnh báo.

MCP không hoạt động độc lập.

Chuỗi logic thường là:

Người nhấn MCP
→ tín hiệu về trung tâm
→ trung tâm xác định cháy
→ kích hoạt cảnh báo và các chức năng đã thiết kế.

Nếu chỉ xác nhận tủ nhận Fire mà không kiểm thiết bị cảnh báo thì mới kiểm được một nửa chuỗi.

TCVN 7568-14:2025 quy định hệ thống báo cháy phải chuyển tín hiệu phát hiện cháy thành tín hiệu cảnh báo rõ ràng và hệ thống phải thực hiện đầy đủ chức năng đã được thiết kế.

Tùy công trình có thể cần kiểm:

• Chuông.
• Còi.
• Đèn báo cháy.
• Loa.
• Module điều khiển.
• Cửa từ.
• Hệ thống hút khói.
• Điều áp.
• Thang máy.

Không phải lần nào bảo dưỡng MCP cũng nhất thiết chạy toàn bộ liên động.

Nhưng ít nhất phải có kế hoạch kiểm tra đầy đủ chức năng hệ thống theo lịch bảo trì.

HƯỚNG DẪN BẢO DƯỠNG NÚT NHẤN KHẨN CẤP (MANUAL CALL POINT) ĐÚNG CÁCH ĐỐI VỚI NÚT NGOÀI TRỜI CÓ GÌ KHÁC?

MCP ngoài trời cần quan tâm nhiều hơn tới nước, bụi, ánh nắng, ăn mòn và độ kín của thiết bị.

TCVN 7568-11:2015 bao quát cả hộp nút ấn sử dụng trong nhà và ngoài nhà, với các yêu cầu thử nghiệm môi trường tương ứng.

Khi bảo dưỡng nên kiểm:

• Ron kín.
• Nắp hộp.
• Đầu siết cáp.
• Vị trí cáp vào.
• Dấu nước ngưng tụ.
• Gỉ sét.
• Mặt nhựa bạc màu.
• Khả năng đọc ký hiệu.
• Nắp che mưa.
• Chân đế.
• Khả năng thao tác bằng tay.

Một lỗi khá quen:

Nút ngoài trời được lắp đúng loại.

Nhưng sau đó thợ kéo thêm dây.

Đục thêm một lỗ bên hông.

Không bịt kín.

Thiết bị lúc đó không còn khả năng chống nước như ban đầu nữa.

Đừng chỉ nhìn mã IP trên catalogue.

Hãy nhìn cả cách thiết bị đã được thi công.

HƯỚNG DẪN BẢO DƯỠNG NÚT NHẤN KHẨN CẤP (MANUAL CALL POINT) ĐÚNG CÁCH ĐỐI VỚI HỆ ĐỊA CHỈ CẦN KIỂM TRA GÌ?

Với MCP địa chỉ, cần kiểm cả phần cơ khí lẫn dữ liệu trên loop.

Đặc biệt kiểm:

• Địa chỉ thiết bị.
• Label trên tủ.
• Zone logic.
• Tình trạng loop.
• Lỗi duplicate address nếu có.
• Module isolator nếu model tích hợp.
• Event log.
• Khả năng nhận thiết bị sau reset.

Ví dụ MCP gắn ngoài cửa kho số 2.

Tủ hiển thị:

“MCP WAREHOUSE 1.”

Có tín hiệu nhưng vẫn sai.

Khi công trình thay đổi mặt bằng, đội kỹ thuật thường chuyển thiết bị vật lý nhưng quên đổi text trên tủ.

Bảo dưỡng là dịp tốt để rà lại.

Đừng chỉ test phần điện.

HƯỚNG DẪN BẢO DƯỠNG NÚT NHẤN KHẨN CẤP (MANUAL CALL POINT) ĐÚNG CÁCH ĐỐI VỚI HỆ THƯỜNG CẦN KIỂM TRA GÌ?

Với hệ thống conventional, trọng tâm là zone, dây tín hiệu và phần tử cuối tuyến theo cấu hình của hệ thống.

Nên kiểm:

• MCP thuộc đúng zone.
• Dây đấu đúng cực theo tài liệu thiết bị.
• Terminal chắc.
• Không nối tắt.
• Không bypass.
• Điện trở cuối tuyến đúng vị trí thiết kế.
• Khi tháo dây thử, tủ nhận Fault nếu hệ thống được thiết kế giám sát như vậy.
• Khi kích hoạt MCP, tủ chuyển sang Fire đúng zone.

Một thủ thuật “chữa cháy” ngoài công trường chúng tôi rất không thích là:

Zone lỗi.

Không tìm nguyên nhân.

Thợ đấu tắt để tủ hết Fault.

Nhìn màn hình rất đẹp.

Nhưng hệ thống đã bị mất giám sát.

Đừng xử lý kiểu đó.

HƯỚNG DẪN BẢO DƯỠNG NÚT NHẤN KHẨN CẤP (MANUAL CALL POINT) ĐÚNG CÁCH – KHI NÀO NÊN THAY MỚI MCP?

Nên cân nhắc thay thiết bị khi không thể khôi phục trạng thái kỹ thuật tin cậy hoặc thiết bị không còn phù hợp hệ thống.

Các dấu hiệu đáng chú ý:

• Không kích hoạt được.
• Lúc nhận tín hiệu, lúc không.
• Reset không ổn định.
• Cơ cấu nhấn kẹt.
• Vỏ nứt.
• Cháy xém.
• Nước vào bo mạch.
• Terminal ăn mòn nặng.
• Linh kiện bị oxy hóa.
• Địa chỉ chập chờn.
• Thiết bị không còn tương thích với trung tâm.
• Không còn linh kiện thay thế phù hợp.
• Thiết bị đã bị sửa chữa không đúng cấu tạo.

Không nên nghĩ:

“Vẫn nhấn được thì cứ dùng.”

MCP là thiết bị an toàn.

Sự ổn định quan trọng hơn việc cố giữ một thiết bị cũ thêm vài năm.

Khi thay mới, phải kiểm tra tính tương thích với:

• Trung tâm báo cháy.
• Loop hoặc zone.
• Điện áp.
• Giao thức.
• Module.
• Sơ đồ hệ thống.

TCVN 7568-11:2015 vẫn là tiêu chuẩn hiện hành cho chính hộp nút ấn báo cháy.

HƯỚNG DẪN BẢO DƯỠNG NÚT NHẤN KHẨN CẤP (MANUAL CALL POINT) ĐÚNG CÁCH – CÓ ĐƯỢC TỰ Ý THAY MODEL KHÁC KHÔNG?

Không nên.

Một MCP nhìn giống nhau bên ngoài chưa chắc hoạt động giống nhau.

Có thể khác:

• Điện áp.
• Điện trở.
• Giao thức.
• Cấu hình NO/NC.
• Địa chỉ.
• Cơ chế reset.
• Module tích hợp.
• Khả năng tương thích tủ.

Đặc biệt với hệ địa chỉ, thiết bị khác hãng nhiều khi không thể đưa vào loop.

Ngay cả cùng hãng cũng có các dòng protocol khác nhau.

Vậy nên trước khi thay:

1. Xác định model cũ.
2. Xác định tủ trung tâm.
3. Kiểm tra catalogue.
4. Kiểm tra giao thức.
5. Kiểm tra hồ sơ thiết kế.
6. Chọn thiết bị thay thế tương thích.
7. Test thực tế sau lắp.

Đừng lấy một MCP đang có trong kho rồi đấu thử.

Hệ thống báo cháy không phải chỗ phù hợp để “thử xem có chạy không”.

HƯỚNG DẪN BẢO DƯỠNG NÚT NHẤN KHẨN CẤP (MANUAL CALL POINT) ĐÚNG CÁCH – NHỮNG LỖI NÀO THƯỜNG GẶP NHẤT?

Những lỗi PCCC Hùng Gia Phát thường khuyên khách kiểm tra gồm:

• MCP bị tủ che.
• Lắp quá cao.
• Lắp quá thấp.
• Không còn gần tuyến thoát sau cải tạo.
• Vỏ nứt.
• Nắp bảo vệ gãy.
• Kính vỡ.
• Bụi bẩn.
• Nước vào.
• Terminal xanh.
• Dây lỏng.
• Tủ nhận sai zone.
• Tủ nhận sai địa chỉ.
• MCP nhấn được nhưng chuông không chạy.
• Test xong quên reset.
• Zone còn Disable.
• Output còn Disable.
• Dùng sai chìa test.
• Nhấn mạnh gây hỏng cơ cấu.
• Sơn phủ lên MCP.
• Dán decal che ký hiệu.
• Thay model không tương thích.

Có một lỗi rất nhỏ nhưng khá khó chịu:

Thợ hoàn thiện sơn tường.

Tháo MCP ra.

Đấu lại dây.

Thiết bị vẫn sáng.

Nhưng gắn nhầm MCP của tầng 2 sang tầng 3.

Hệ địa chỉ không đổi.

Khi nhấn tầng 3, tủ lại báo tầng 2.

Đó là lý do phải test theo vị trí thực tế, không chỉ test ở tủ.

HƯỚNG DẪN BẢO DƯỠNG NÚT NHẤN KHẨN CẤP (MANUAL CALL POINT) ĐÚNG CÁCH – CHECKLIST 10 BƯỚC NÊN THỰC HIỆN THẾ NÀO?

Có thể dùng checklist ngắn sau cho mỗi MCP:

1. Xác nhận mã thiết bị và vị trí thực tế.
2. Kiểm tra khả năng nhìn thấy, tiếp cận.
3. Kiểm tra chiều cao và khoảng trống phía trước.
4. Kiểm tra vỏ, nắp, kính/phần tử nhấn.
5. Vệ sinh thiết bị.
6. Kiểm tra dây, terminal và tình trạng ẩm nếu phạm vi bảo dưỡng cho phép.
7. Kích hoạt bằng công cụ test phù hợp.
8. Kiểm tra zone/địa chỉ và tín hiệu trên tủ.
9. Reset MCP và trung tâm.
10. Phục hồi toàn bộ chế độ hệ thống và ghi kết quả.

Đừng bỏ bước 10.

Đó thường là bước gây lỗi sau bảo trì nhiều nhất.

HƯỚNG DẪN BẢO DƯỠNG NÚT NHẤN KHẨN CẤP (MANUAL CALL POINT) ĐÚNG CÁCH CẦN GHI NHẬT KÝ NHỮNG GÌ?

Nên ghi lại đủ thông tin để lần sau có thể truy vết thiết bị.

Một bảng bảo dưỡng thực tế nên có:

Nếu thay thiết bị, nên ghi cả:

• Model cũ.
• Model mới.
• Địa chỉ.
• Ngày thay.
• Người thay.
• Kết quả test.

Lần sau nhìn lịch sử sẽ biết MCP này từng lỗi gì.

Đỡ phải tìm lại từ đầu.

HƯỚNG DẪN BẢO DƯỠNG NÚT NHẤN KHẨN CẤP (MANUAL CALL POINT) ĐÚNG CÁCH CÓ CẦN TEST 100% SỐ NÚT KHÔNG?

Trong một đợt bảo dưỡng đầy đủ hệ thống báo cháy, mục tiêu thực tế nên là xác nhận các MCP thuộc phạm vi bảo dưỡng đều hoạt động đúng và được ghi nhận.

Không nên chọn ngẫu nhiên vài nút rồi mặc nhiên coi toàn bộ hệ thống đạt, trừ khi tiêu chuẩn áp dụng, hướng dẫn nhà sản xuất hoặc kế hoạch kiểm tra được phê duyệt có phương pháp khác phù hợp.

Lý do khá đơn giản:

Một MCP hoạt động không chứng minh MCP kế bên hoạt động.

Mỗi thiết bị có:

Terminal riêng.

Cơ cấu riêng.

Địa chỉ riêng.

Vị trí riêng.

Nếu công trình có 60 MCP mà chỉ thử 3 cái, 57 cái còn lại vẫn chưa được xác nhận chức năng.

Vậy nên khi lập kế hoạch bảo dưỡng nên chia khu vực hợp lý để không ảnh hưởng hoạt động nhưng vẫn kiểm đủ hệ thống.

HƯỚNG DẪN BẢO DƯỠNG NÚT NHẤN KHẨN CẤP (MANUAL CALL POINT) ĐÚNG CÁCH – CÓ NÊN TỰ BẢO DƯỠNG KHÔNG?

Kiểm tra trực quan thì bộ phận quản lý cơ sở có thể thực hiện theo quy trình nội bộ.

Nhưng những việc liên quan tới:

• Mở thiết bị.
• Đo điện.
• Đấu dây.
• Thay module.
• Lập trình địa chỉ.
• Can thiệp loop.
• Cấu hình tủ.
• Cô lập liên động.

nên do người hiểu hệ thống thực hiện.

Đặc biệt đừng làm việc kiểu:

Tháo dây khi tủ đang vận hành.

Đấu chập thử.

Dùng nguồn ngoài cấp vào loop.

Một sai thao tác có thể làm hỏng:

Một MCP.

Một module.

Hoặc cả card loop của trung tâm.

Tiết kiệm vài trăm nghìn tiền bảo trì nhưng hỏng card tủ thì rất không đáng.

HƯỚNG DẪN BẢO DƯỠNG NÚT NHẤN KHẨN CẤP (MANUAL CALL POINT) ĐÚNG CÁCH – FAQ THƯỜNG GẶP LÀ GÌ?

1. Nút nhấn báo cháy phải bảo dưỡng bao lâu một lần?

MCP thuộc hệ thống báo cháy. Theo QCVN 10:2025/BCA, hệ thống báo cháy tự động phải bảo dưỡng tối thiểu 1 năm/lần; nếu hướng dẫn nhà sản xuất hoặc tiêu chuẩn liên quan yêu cầu chu kỳ ngắn hơn thì áp dụng chu kỳ ngắn hơn.

2. TCVN 5738:2021 còn hiệu lực không?

Không. Tiêu chuẩn này đã bị hủy bỏ ngày 12/05/2025 và được thay thế bởi TCVN 7568-14:2025.

3. Tiêu chuẩn nào hiện quy định việc lắp MCP?

TCVN 7568-14:2025 quy định thiết kế và lắp đặt hệ thống báo cháy, trong đó có hộp nút ấn báo cháy.

4. Tiêu chuẩn riêng cho MCP là tiêu chuẩn nào?

TCVN 7568-11:2015 – Hệ thống báo cháy, Phần 11: Hộp nút ấn báo cháy, hiện còn hiệu lực.

5. MCP lắp cao bao nhiêu?

TCVN 7568-14:2025 quy định chiều cao 1,4 ± 0,2 m tính từ mặt đường đi lại.

6. Khoảng cách giữa hai MCP tối đa bao nhiêu?

Không vượt quá 45 m theo TCVN 7568-14:2025.

7. Có được đặt đồ phía trước MCP không?

Không nên. Tiêu chuẩn yêu cầu không gian trống dạng nửa hình cầu bán kính 0,6 m phía trước thiết bị để bảo đảm tiếp cận.

8. MCP nên đặt ở đâu?

Ở vị trí dễ nhìn thấy, dễ tiếp cận và gần khu vực lối ra của tầng hoặc công trình.

9. Test MCP có phải đập kính không?

Không nhất thiết. Nếu thiết bị có chìa test hoặc cơ cấu thử chuyên dụng thì nên sử dụng đúng công cụ của nhà sản xuất.

10. MCP nhấn được nhưng tủ báo sai tầng có đạt không?

Không nên coi là đạt. Hệ thống phải cung cấp thông tin phù hợp với vị trí thực tế để phục vụ xử lý sự cố.

11. Test xong MCP vẫn đỏ thì làm sao?

Kiểm tra MCP đã reset hoàn toàn chưa, sau đó kiểm tra trạng thái trung tâm. Nếu vẫn báo Fire hoặc Fault, phải xác định nguyên nhân trước khi đưa hệ thống trở lại vận hành.

12. MCP bị nước vào có lau khô rồi dùng tiếp được không?

Không nên kết luận chỉ bằng việc lau khô. Cần kiểm tra linh kiện, terminal, chức năng và độ tin cậy; nếu đã hư hỏng hoặc ăn mòn thì nên thay.

13. Có thể thay MCP bằng model khác hãng không?

Chỉ khi chứng minh được tính tương thích với trung tâm, giao thức và cấu hình hệ thống. Không nên thay theo hình dạng hoặc điện áp danh nghĩa בלבד.

14. MCP ngoài trời có cần kiểm tra đặc biệt không?

Có. Cần kiểm tra độ kín, nước, bụi, ăn mòn, đầu siết cáp, ron và tình trạng môi trường.

15. Nút nhấn báo cháy mới có phải đáp ứng tiêu chuẩn kỹ thuật không?

Có. TCVN 7568-11:2015 hiện quy định các yêu cầu và phương pháp thử cho hộp nút ấn báo cháy.

HƯỚNG DẪN BẢO DƯỠNG NÚT NHẤN KHẨN CẤP (MANUAL CALL POINT) ĐÚNG CÁCH – ĐIỀU QUAN TRỌNG NHẤT CẦN NHỚ LÀ GÌ?

Điều quan trọng nhất khi thực hiện Hướng dẫn bảo dưỡng nút nhấn khẩn cấp (Manual Call Point) đúng cách là:

Đừng chỉ kiểm tra cái nút. Hãy kiểm tra toàn bộ hành trình của tín hiệu.

Từ:

Người nhấn.

Đến MCP.

Qua dây hoặc loop.

Về trung tâm.

Hiển thị đúng vị trí.

Phát cảnh báo.

Thực hiện liên động.

Reset.

Và cuối cùng trở về chế độ thường trực.

PCCC Hùng Gia Phát thường nhìn MCP theo cách rất đơn giản:

Một thiết bị đạt là thiết bị mà khi có người thật nhìn thấy cháy và nhấn vào, hệ thống phải hiểu đúng:

Cháy ở đâu.

Cần cảnh báo ai.

Cần kích hoạt những gì.

Và sau quá trình bảo trì, hệ thống phải luôn sẵn sàng để làm đúng điều đó.

NGUỒN TIÊU CHUẨN – QUY CHUẨN THAM KHẢO

• QCVN 10:2025/BCA, quy định hệ thống báo cháy tự động được bảo dưỡng ít nhất 1 lần/năm.
• TCVN 7568-14:2025, tiêu chuẩn hiện hành về thiết kế, lắp đặt hệ thống báo cháy; thay thế TCVN 7568-14:2015 và TCVN 5738:2021.
• TCVN 7568-11:2015, Hệ thống báo cháy – Phần 11: Hộp nút ấn báo cháy, hiện còn hiệu lực.
• Hướng dẫn của Cục Cảnh sát PCCC và CNCH về việc lựa chọn, thiết kế, bố trí nút ấn, cảnh báo và các bộ phận của hệ thống báo cháy theo TCVN 7568-14:2025.

Liên hệ với chúng tôi:

CÔNG TY TNHH SX TM DV PCCC HÙNG GIA PHÁT

Địa chỉ: 296 Gò Dầu, P. Tân Sơn Nhì, TP. Hồ Chí Minh

Hotline: 0943709898

Email: pccc.hgp@gmail.com

Website: https://pccchunggiaphat.com/
