Hệ thống báo cháy thường và hệ thống báo cháy địa chỉ đều có nhiệm vụ phát hiện, cảnh báo và hỗ trợ xử lý sự cố cháy, nhưng cách tổ chức thiết bị và mức độ xác định vị trí hoàn toàn khác nhau. Conventional phù hợp công trình nhỏ, cấu trúc đơn giản; Addressable phù hợp công trình lớn, nhiều khu vực, cần quản lý chi tiết. Việc chọn sai loại có thể làm tăng chi phí hoặc gây khó khăn khi vận hành, bảo trì sau này.
Hệ thống báo cháy Conventional là gì?

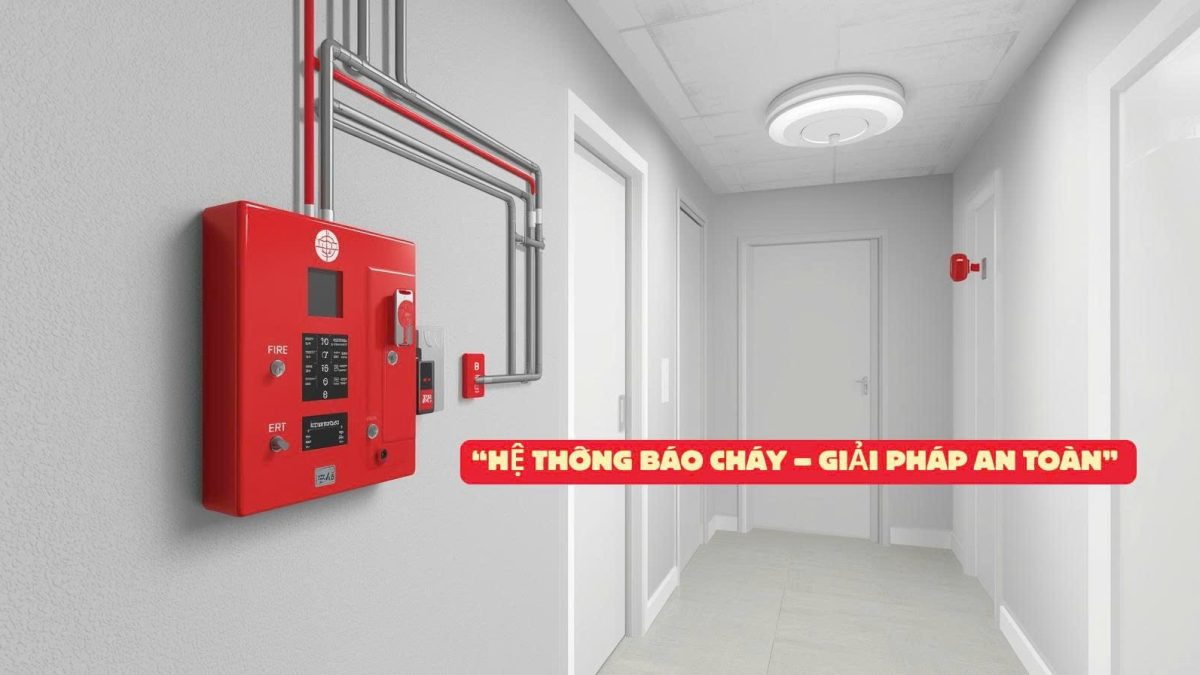

Conventional là hệ thống báo cháy thường, trong đó nhiều thiết bị hiện trường được ghép chung vào từng vùng giám sát gọi là Zone.
Mỗi Zone có thể bao gồm:
* Đầu báo khói.
* Đầu báo nhiệt.
* Nút nhấn khẩn.
* Một số thiết bị giám sát khác tùy cấu hình.
Khi một thiết bị trong Zone tác động, tủ trung tâm thường chỉ xác định được:
* Zone nào đang báo cháy.
Ví dụ:
Zone 3 bao gồm toàn bộ tầng 2.
Nếu một đầu báo tại phòng 205 tác động, tủ có thể chỉ hiển thị:
“ZONE 3 – FIRE.”
Người trực sau đó phải đi kiểm tra toàn bộ khu vực thuộc Zone 3 để xác định chính xác vị trí.
Đây là đặc điểm cơ bản của Conventional.
Hệ thống báo cháy Addressable là gì?
Addressable là hệ thống báo cháy địa chỉ.
Mỗi thiết bị trên Loop được gán một địa chỉ riêng.
Tủ trung tâm giao tiếp với từng đầu báo hoặc module để xác định:
* Địa chỉ.
* Loại thiết bị.
* Trạng thái.
* Vị trí đã được lập trình.
Ví dụ:
“SMOKE DETECTOR – ADDRESS 037 – PHÒNG SERVER TẦNG 4.”
Nhờ đó, người trực biết chính xác thiết bị nào phát hiện cháy.
Đây là ưu điểm lớn nhất của hệ Addressable so với Conventional.
Khác biệt cơ bản nhất giữa Conventional và Addressable
Có thể hiểu đơn giản như sau.
Conventional trả lời câu hỏi:
“Cháy ở khu vực nào?”
Addressable có thể trả lời chi tiết hơn:
“Thiết bị nào đang báo cháy và thiết bị đó nằm ở đâu?”
Ví dụ một nhà xưởng có 100 đầu báo.
Nếu dùng Conventional:
* Có thể chia thành 10 Zone.
* Mỗi Zone có 10 đầu báo.
Khi một đầu báo tác động, tủ chỉ báo Zone.
Nếu dùng Addressable:
* 100 đầu báo có 100 địa chỉ.
* Tủ có thể hiển thị cụ thể đầu báo số 057.
Mức độ chính xác vì vậy rất khác nhau.
Cấu trúc dây của hệ thống Conventional
Hệ Conventional thường sử dụng từng mạch Zone riêng từ tủ đi ra hiện trường.
Có thể hình dung:
Tủ → Zone 1 → Các đầu báo → EOL.
Tủ → Zone 2 → Các đầu báo → EOL.
Tủ → Zone 3 → Các đầu báo → EOL.
Mỗi Zone là một tuyến hoặc nhóm tuyến được giám sát.
Ngoài mạch Zone, hệ thống còn có thể có mạch:
* Còi.
* Đèn.
* Thiết bị báo động.
Khi số Zone tăng, lượng dây từ tủ đi ra có thể tăng đáng kể.
Cấu trúc Loop của hệ Addressable
Hệ Addressable thường sử dụng Loop.
Một Loop có thể kết nối nhiều thiết bị:
* Đầu báo khói.
* Đầu báo nhiệt.
* Nút nhấn.
* Input Module.
* Output Module.
* Isolator.
Có thể hình dung:
Tủ → Thiết bị 001 → 002 → 003 → 004 → … → quay về tủ.
Tùy hãng và model, số lượng thiết bị trên Loop có giới hạn riêng.
Hệ thống có thể có:
* 1 Loop.
* 2 Loop.
* 4 Loop.
* Nhiều Loop hơn.
Khả năng mở rộng thường tốt hơn Conventional.
Điện trở cuối tuyến EOL có vai trò gì ở hệ Conventional?
EOL là End Of Line Resistor.
Điện trở này được đặt ở cuối Zone để tủ giám sát tính liên tục của đường dây.
Tủ có thể phân biệt các trạng thái như:
* Normal.
* Open Circuit.
* Short Circuit.
* Alarm.
Nếu dây bị đứt trước điện trở, tủ phát hiện thay đổi và báo Fault.
Một lỗi thi công phổ biến là đặt EOL ngay trong tủ.
Cách này làm hệ thống vẫn hiển thị Normal dù phần dây ngoài hiện trường bị đứt.
Do đó, EOL phải được đặt đúng cuối tuyến cần giám sát.
Hệ Addressable có dùng EOL giống Conventional không?
Thông thường không sử dụng EOL theo cùng nguyên lý của Zone Conventional.
Loop Addressable được tủ giám sát thông qua giao tiếp với các thiết bị.
Tủ có thể nhận biết:
* Mất thiết bị.
* Đứt Loop.
* Chập Loop.
* Lỗi giao tiếp.
Nếu một đầu báo địa chỉ biến mất khỏi mạng, tủ có thể hiển thị:
“Missing Device 037.”
Đây là mức giám sát chi tiết hơn.
Khả năng xác định vị trí cháy của Conventional
Conventional xác định theo Zone.
Mức độ chính xác phụ thuộc cách chia Zone.
Nếu một Zone chỉ chứa:
* Một phòng.
thì khả năng xác định vị trí khá tốt.
Nếu một Zone bao gồm:
* Cả một tầng lớn.
thì phạm vi tìm kiếm rộng.
Do đó, để tăng độ chính xác, có thể chia nhiều Zone hơn.
Tuy nhiên, khi tăng Zone:
* Tăng dây.
* Tăng số ngõ vào tủ.
* Tăng chi phí.
Đây là điểm giới hạn của Conventional.
Khả năng xác định vị trí cháy của Addressable
Addressable xác định tới từng địa chỉ.
Tủ có thể hiển thị:
* Đầu báo.
* Nút nhấn.
* Module.
* Flow Switch.
Ví dụ:
“ADDRESS 102 – MANUAL CALL POINT – CỬA THANG BỘ TẦNG 8.”
Khả năng này rất hữu ích với:
* Nhà cao tầng.
* Khách sạn.
* Bệnh viện.
* Trung tâm thương mại.
* Nhà máy lớn.
Người trực không phải tìm trên phạm vi rộng.
Khác nhau về đầu báo
Đầu báo Conventional
Đầu báo thường không có địa chỉ riêng.
Thiết bị chỉ thay đổi trạng thái điện trên Zone.
Tủ biết:
* Zone đang có Alarm.
Nhưng không biết đầu báo nào.
Đầu báo Addressable
Mỗi đầu báo có:
* Địa chỉ riêng.
Ngoài trạng thái Alarm, một số hệ thống còn cho phép theo dõi:
* Mức tín hiệu.
* Độ bẩn.
* Tình trạng thiết bị.
Tính năng cụ thể phụ thuộc hãng.
Khác nhau về nút nhấn khẩn cấp
Trong hệ Conventional, nút nhấn thường nằm chung một Zone hoặc một mạch riêng.
Khi nút được nhấn:
* Tủ báo Zone.
Trong hệ Addressable, mỗi nút nhấn có địa chỉ.
Tủ có thể hiển thị chính xác:
“NÚT NHẤN TẦNG 5 – CỬA THANG A.”
Điều này giúp lực lượng xử lý biết vị trí người phát tín hiệu.
Khác nhau về module giám sát và điều khiển
Addressable có lợi thế lớn trong khả năng tích hợp module.
Input Module có thể giám sát:
* Flow Switch.
* Pressure Switch.
* Van.
* Tín hiệu thiết bị ngoài.
Output Module có thể điều khiển:
* Quạt hút khói.
* Quạt tăng áp.
* Damper.
* Cửa từ.
* Thiết bị liên động.
Mỗi module có địa chỉ riêng.
Nhờ đó, logic điều khiển có thể được lập trình rất chi tiết.
Khả năng lập trình của hệ Conventional
Conventional thường có logic đơn giản hơn.
Ví dụ:
* Zone 1 Alarm → còi kêu.
* Zone 2 Alarm → còi kêu.
Một số tủ Conventional hiện đại vẫn có nhiều chức năng nâng cao.
Tuy nhiên, mức linh hoạt nhìn chung thấp hơn Addressable.
Phù hợp công trình:
* Ít khu vực.
* Logic đơn giản.
Khả năng lập trình của hệ Addressable
Addressable thường cho phép xây dựng Cause & Effect phức tạp.
Ví dụ:
Nếu hai đầu báo thuộc phòng Server cùng Alarm:
* Kích hoạt còi Pre-Alarm.
* Dừng điều hòa.
* Đóng Damper.
* Kích hoạt hệ khí sau thời gian trễ.
Hoặc:
Nếu Flow Switch tầng 8 tác động:
* Hiển thị tầng 8.
* Kích hoạt tín hiệu giám sát.
* Điều khiển thiết bị liên quan.
Khả năng này rất hữu ích với hệ thống lớn.
Conventional có dễ lắp đặt hơn không?
Với công trình nhỏ, thường dễ hiểu hơn.
Kỹ thuật viên có thể:
* Chia Zone.
* Kéo dây.
* Lắp EOL.
* Test.
Cấu trúc khá trực quan.
Ví dụ:
Nhà 3 tầng, mỗi tầng một Zone.
Tổng 3 Zone.
Cách triển khai đơn giản.
Tuy nhiên, nếu công trình rất lớn, việc kéo nhiều Zone về tủ trở nên phức tạp.
Addressable có phức tạp hơn khi thi công không?
Có yêu cầu kỹ thuật cao hơn.
Kỹ thuật viên phải hiểu:
* Loop.
* Địa chỉ.
* Protocol.
* Isolator.
* Lập trình.
Nếu đặt sai địa chỉ hoặc cấu hình sai, tủ có thể báo:
* Missing Device.
* Duplicate Address.
* Communication Fault.
Do đó, thi công Addressable cần người có kinh nghiệm với đúng dòng thiết bị.
So sánh về số lượng dây
Đây là một trong những ưu điểm đáng chú ý của Addressable.
Với Conventional:
* Mỗi Zone thường phải có tuyến dây riêng về tủ.
Khi có nhiều Zone, lượng dây tăng.
Với Addressable:
* Nhiều thiết bị có thể cùng nằm trên Loop.
Do đó, trong công trình lớn, Addressable có thể tối ưu đáng kể hạ tầng dây.
Tuy nhiên, vẫn phải tuân thủ:
* Giới hạn Loop.
* Isolator.
* Yêu cầu chống cháy.
* Bố trí tuyến.
So sánh về chi phí thiết bị ban đầu
Conventional thường có:
* Tủ rẻ hơn.
* Đầu báo đơn giản hơn.
* Phụ kiện ít phức tạp hơn.
Do đó, với công trình nhỏ, tổng chi phí ban đầu thường thấp.
Addressable có:
* Tủ đắt hơn.
* Đầu báo địa chỉ đắt hơn.
* Module chuyên dụng.
Vì vậy giá thiết bị ban đầu cao hơn.
Nhưng không nên kết luận Addressable luôn đắt hơn về tổng thể.
Tại sao Addressable có thể tiết kiệm ở công trình lớn?
Mặc dù thiết bị có giá cao hơn, hệ thống có thể giảm:
* Lượng dây.
* Ống bảo vệ dây.
* Nhân công kéo dây.
Ngoài ra, khi bảo trì:
* Tìm lỗi nhanh.
* Xác định thiết bị chính xác.
Điều này giảm chi phí vận hành lâu dài.
Do đó, cần so sánh tổng chi phí vòng đời.
Ví dụ so sánh với công trình nhỏ
Một cửa hàng 2 tầng có:
* 12 đầu báo.
* 4 nút nhấn.
* 4 còi.
Nếu chia:
* Tầng 1 = Zone 1.
* Tầng 2 = Zone 2.
Conventional có thể đáp ứng rất tốt.
Việc dùng Addressable có thể làm chi phí tăng trong khi lợi ích quản lý chi tiết chưa thực sự cần thiết.
Ví dụ so sánh với khách sạn 15 tầng
Khách sạn có:
* Hàng trăm phòng.
* Hàng trăm đầu báo.
* Nhiều Flow Switch.
* Quạt hút khói.
* Quạt tăng áp.
* Thang máy.
Nếu dùng Conventional, cần rất nhiều Zone để xác định vị trí đủ chi tiết.
Lượng dây và tủ có thể tăng đáng kể.
Addressable phù hợp hơn vì:
* Mỗi thiết bị có địa chỉ.
* Logic điều khiển linh hoạt.
* Quản lý tập trung.
Ví dụ so sánh với nhà xưởng lớn
Nhà xưởng 10.000m2 có thể có:
* Nhiều khu vực sản xuất.
* Kho.
* Văn phòng.
* Phòng điện.
Nếu chỉ cần xác định theo từng khu vực lớn, Conventional vẫn có thể là phương án.
Nhưng nếu nhà xưởng có:
* Dây chuyền tự động.
* Nhiều module liên động.
* Yêu cầu giám sát chi tiết.
Addressable có lợi thế hơn.
Do đó, diện tích không phải yếu tố duy nhất.
Khả năng mở rộng hệ Conventional
Việc mở rộng phụ thuộc:
* Số Zone dự phòng.
* Khả năng tủ.
Ví dụ tủ 8 Zone đang dùng hết 8 Zone.
Muốn thêm khu vực có thể phải:
* Thêm tủ.
* Thay tủ lớn hơn.
Nếu ngay từ đầu dự kiến mở rộng, nên chọn tủ có Zone dự phòng.
Khả năng mở rộng hệ Addressable
Addressable thường linh hoạt hơn.
Nếu Loop còn dung lượng có thể bổ sung thêm:
* Đầu báo.
* Module.
Sau đó:
* Gán địa chỉ.
* Lập trình.
Nếu hết dung lượng, có thể:
* Bổ sung Loop Card nếu tủ hỗ trợ.
* Mở rộng hệ thống.
Tuy nhiên, vẫn phải kiểm tra giới hạn thiết bị.
Khả năng tìm lỗi của hệ Conventional
Nếu Zone báo Fault:
“ZONE 4 TROUBLE.”
Kỹ thuật viên phải kiểm tra:
* Toàn bộ Zone 4.
Nếu Zone có 30 đầu báo, có thể mất thời gian.
Phương pháp thường dùng:
* Chia đoạn.
* Đo EOL.
* Kiểm tra từng phần.
Với người có kinh nghiệm, quá trình vẫn có thể thực hiện nhanh.
Nhưng độ chi tiết hạn chế.
Khả năng tìm lỗi của hệ Addressable
Tủ có thể chỉ ra:
* Missing Device 056.
* Loop Open.
* Duplicate Address.
Ví dụ mất riêng đầu báo 056.
Kỹ thuật viên có thể xem bản vẽ và đi thẳng tới vị trí.
Điều này giảm đáng kể thời gian bảo trì.
Đặc biệt hữu ích với:
* Khách sạn.
* Bệnh viện.
* Trung tâm thương mại.
Addressable có hoàn toàn loại bỏ việc tìm dây không?
Không.
Nếu Loop bị:
* Đứt.
* Chập.
vẫn phải kiểm tra tuyến dây.
Tuy nhiên, thông tin tủ cung cấp thường giúp khoanh vùng tốt hơn.
Ví dụ:
Thiết bị 001-050 còn hoạt động nhưng 051-080 mất.
Có thể khoanh lỗi gần khu vực chuyển giữa hai nhóm.
Do đó, Addressable hỗ trợ chẩn đoán nhưng không thay thế kỹ năng kỹ thuật.
Khả năng chống ảnh hưởng khi chập dây
Hệ Addressable có thể sử dụng Short Circuit Isolator.
Khi một đoạn Loop bị chập:
* Isolator cô lập đoạn lỗi.
* Các phần khác có thể tiếp tục hoạt động.
Đây là ưu điểm quan trọng.
Trong Conventional, nếu một Zone bị chập:
* Toàn Zone có thể bị ảnh hưởng.
Tùy thiết kế và tủ.
Isolator có phải lắp càng nhiều càng tốt không?
Không cần tùy tiện.
Số lượng và vị trí phải theo:
* Thiết kế.
* Giới hạn hãng.
Mục tiêu là phân đoạn Loop hợp lý.
Nếu dùng quá ít:
* Một lỗi có thể ảnh hưởng nhiều thiết bị.
Nếu bố trí hợp lý:
* Phạm vi mất thiết bị được giảm.
So sánh tốc độ xác định sự cố
Conventional:
* Xác định Zone.
* Nhân viên phải tìm trong Zone.
Addressable:
* Xác định tới địa chỉ.
* Tìm vị trí nhanh hơn.
Trong cháy thật, thời gian rất quan trọng.
Đây là lý do Addressable được ưu tiên ở nhiều công trình lớn.
So sánh khả năng quản lý lịch sử sự kiện
Nhiều tủ Addressable có khả năng lưu:
* Alarm.
* Fault.
* Disable.
* Reset.
* Thời gian sự kiện.
Điều này giúp kỹ thuật viên:
* Phân tích báo giả.
* Xem lỗi lặp.
Ví dụ:
Address 087 báo Alarm giả 5 lần trong một tuần.
Có thể xác định đầu báo này cần kiểm tra.
Conventional thường có khả năng lưu sự kiện đơn giản hơn tùy dòng tủ.
Khả năng phát hiện đầu báo bẩn
Một số hệ Addressable có chức năng theo dõi độ nhạy hoặc tình trạng nhiễm bẩn của đầu báo.
Tủ có thể cảnh báo thiết bị cần vệ sinh trước khi xảy ra báo giả nghiêm trọng.
Đây là tính năng hữu ích.
Tuy nhiên, không phải mọi hệ Addressable đều có mức chức năng giống nhau.
Cần xem model cụ thể.
Hệ Conventional có dễ sửa hơn không?
Với hệ đơn giản, nhiều kỹ thuật viên quen với Conventional.
Cấu trúc:
* Zone.
* EOL.
rất dễ hiểu.
Phụ tùng cũng có thể dễ tìm hơn ở một số dòng.
Tuy nhiên, khi hệ lớn và nhiều Zone, tìm lỗi dây vẫn có thể mất nhiều thời gian.
Addressable có phụ thuộc hãng nhiều hơn không?
Có.
Protocol Addressable thường mang tính riêng của nhà sản xuất.
Ví dụ:
Tủ hãng A chưa chắc dùng được đầu báo hãng B.
Ngay cả cùng hãng cũng phải kiểm tra:
* Dòng sản phẩm.
* Protocol.
* Firmware.
Do đó, hệ Addressable có mức phụ thuộc vào hệ sinh thái nhà sản xuất cao hơn.
Khả năng thay thế thiết bị Conventional
Thiết bị Conventional đôi khi có khả năng tương thích rộng hơn, nhưng không nên mặc định.
Vẫn phải kiểm tra:
* Điện áp.
* Dòng Alarm.
* Đế.
Không phải mọi đầu báo hai dây đều có thể thay thế cho nhau.
Khả năng thay thế thiết bị Addressable
Phải đúng:
* Protocol.
* Model tương thích.
Nếu thay sai:
* Tủ không nhận.
* Communication Fault.
Không nên mua đầu báo chỉ vì:
* Cùng hãng.
* Cùng hình dạng.
Cần kiểm tra danh sách tương thích.
So sánh về tủ trung tâm
Tủ Conventional
Thường được phân loại theo số Zone:
* 4 Zone.
* 8 Zone.
* 16 Zone.
* 32 Zone.
Bảng hiển thị giúp nhận biết Zone Alarm hoặc Fault.
Tủ Addressable
Thường được phân loại theo:
* Số Loop.
* Số địa chỉ.
Tủ có màn hình hiển thị chi tiết.
Có thể:
* Lập trình tên.
* Xem Event Log.
* Cấu hình Cause & Effect.
So sánh cách vận hành cho bảo vệ trực
Conventional dễ học hơn ở mức cơ bản.
Người trực cần biết:
* Đèn Zone.
* Fire.
* Fault.
Addressable cung cấp nhiều thông tin hơn nhưng người trực cần được đào tạo cách đọc:
* Địa chỉ.
* Event.
* Disable.
* Supervisory.
Một hệ hiện đại nhưng nhân viên không biết đọc màn hình vẫn làm giảm hiệu quả vận hành.
So sánh khả năng liên động
Conventional vẫn có thể thực hiện liên động thông qua:
* Relay.
* Module.
* Tủ trung gian.
Nhưng khi logic phức tạp, việc đi dây tăng.
Addressable thường thuận tiện hơn để lập trình.
Ví dụ:
Chỉ khi hai đầu báo cùng Zone xác nhận mới:
* Dừng AHU.
* Kích hoạt hệ khí.
Logic này dễ quản lý hơn trên hệ Addressable phù hợp.
Conventional có phù hợp với hệ chữa cháy khí không?
Có thể sử dụng nếu hệ thống được thiết kế đúng.
Tuy nhiên hệ chữa cháy khí thường có:
* Cross Zone.
* Delay.
* Manual Release.
* Abort.
Do đó thường sử dụng Releasing Panel chuyên dụng hoặc hệ thống có chức năng phù hợp.
Không nên chỉ dùng tủ Conventional cơ bản nếu không hỗ trợ logic yêu cầu.
Addressable có lợi thế gì khi kết nối hệ thống chữa cháy khí?
Có thể xác định chính xác:
* Thiết bị kích hoạt.
* Zone.
* Trạng thái module.
Hệ thống cũng có thể lập trình logic chi tiết.
Tuy nhiên, vẫn phải sử dụng thiết bị và cấu hình được chấp thuận cho chức năng Release.
Không nên chỉ dựa vào khả năng lập trình chung.
Khác biệt khi thiết kế cho nhà cao tầng
Nhà cao tầng có nhiều tầng.
Nếu Conventional:
Có thể chia mỗi tầng thành:
* Một hoặc nhiều Zone.
Số Zone tăng nhanh.
Nếu Addressable:
* Nhiều thiết bị nằm trên Loop.
* Địa chỉ phân chia theo tầng.
Quản lý dễ hơn.
Ví dụ:
Tầng 1: 001-030.
Tầng 2: 031-060.
Quy tắc địa chỉ giúp bảo trì nhanh.
Khác biệt khi thiết kế cho trường học
Trường nhỏ có:
* Ít phòng.
* Sơ đồ đơn giản.
Conventional có thể phù hợp.
Trường lớn nhiều khối nhà có:
* Hàng trăm đầu báo.
* Nhiều hành lang.
Addressable có thể mang lại lợi ích quản lý cao hơn.
Do đó, không nên mặc định mọi trường học phải dùng cùng một loại.
Khác biệt khi thiết kế cho bệnh viện
Bệnh viện cần:
* Xác định vị trí nhanh.
* Giảm báo giả.
* Quản lý nhiều khu vực.
Addressable thường có lợi thế.
Ví dụ:
Tủ hiển thị chính xác:
“PHÒNG 306 – KHOA A.”
Nhân viên có thể xử lý nhanh mà không gây hoang mang toàn khu.
Khác biệt khi thiết kế cho nhà xưởng nhỏ
Nhà xưởng một tầng, mặt bằng mở và ít khu vực có thể sử dụng Conventional hiệu quả.
Ví dụ:
* Zone 1 khu sản xuất.
* Zone 2 kho.
* Zone 3 văn phòng.
Nếu xảy ra Alarm, việc tìm vị trí trong không gian mở vẫn tương đối nhanh.
Nhà xưởng lớn nên chọn loại nào?
Cần xét:
* Diện tích.
* Số khu vực.
* Chiều cao.
* Mức tự động hóa.
* Yêu cầu liên động.
* Kế hoạch mở rộng.
Nhà xưởng 20.000m2 nhiều khu sản xuất thường có lợi thế khi dùng Addressable.
Nhưng kết luận phải dựa trên thiết kế tổng thể.
Hệ nào có nguy cơ báo giả cao hơn?
Không thể kết luận chỉ dựa trên Conventional hay Addressable.
Báo giả chủ yếu phụ thuộc:
* Loại đầu báo.
* Vị trí.
* Môi trường.
* Bảo trì.
Tuy nhiên Addressable có thể hỗ trợ quản lý báo giả tốt hơn nhờ:
* Xác định đầu báo cụ thể.
* Event Log.
* Một số chức năng theo dõi độ bẩn.
Nhờ đó, việc tìm nguyên nhân nhanh hơn.
Conventional và Addressable có khác nhau về độ nhạy đầu báo không?
Không nên mặc định một hệ nhạy hơn chỉ vì là Addressable.
Độ nhạy phụ thuộc:
* Cảm biến.
* Model.
* Cài đặt.
Một đầu báo Conventional chất lượng tốt vẫn có khả năng phát hiện cháy rất hiệu quả.
Khác biệt chính nằm ở cách quản lý và truyền thông tin.
Hệ nào có độ tin cậy cao hơn?
Độ tin cậy phụ thuộc nhiều yếu tố:
* Chất lượng thiết bị.
* Thiết kế.
* Thi công.
* Bảo trì.
Addressable có các tính năng như:
* Isolator.
* Giám sát thiết bị chi tiết.
nhưng nếu thi công kém vẫn có thể phát sinh lỗi.
Conventional đơn giản nhưng nếu chia Zone hợp lý và bảo trì tốt vẫn rất ổn định.
Những sai lầm thường gặp khi chọn Conventional
Dùng cho công trình quá lớn
Dẫn tới:
* Quá nhiều Zone.
* Quá nhiều dây.
Chia Zone quá rộng
Khó xác định vị trí cháy.
Không chừa Zone dự phòng
Khó mở rộng.
Những sai lầm thường gặp khi chọn Addressable
Dùng cho công trình quá nhỏ mà không có nhu cầu
Chi phí đầu tư tăng.
Không kiểm soát địa chỉ
Gây trùng hoặc khó bảo trì.
Không lập trình tên thiết bị
Tủ chỉ hiện Address 057 mà người trực không biết ở đâu.
Không bố trí Isolator hợp lý
Một điểm Short có thể ảnh hưởng phạm vi lớn hơn cần thiết.
Chi phí bảo trì hai hệ thống khác nhau thế nào?
Conventional:
* Thiết bị thay thế thường có chi phí thấp hơn.
* Nhưng tìm lỗi có thể lâu hơn.
Addressable:
* Thiết bị đắt hơn.
* Cần kỹ thuật viên hiểu hệ.
* Nhưng chẩn đoán lỗi nhanh.
Do đó, tổng chi phí bảo trì phụ thuộc vào quy mô.
Trong công trình lớn, thời gian tìm lỗi giảm có thể tạo lợi ích đáng kể.
Có thể nâng cấp Conventional thành Addressable không?
Có thể nhưng không phải chỉ thay tủ.
Cần kiểm tra:
* Dây hiện hữu.
* Đầu báo.
* Đế.
* Module.
Thông thường đầu báo Conventional không thể trở thành thiết bị địa chỉ chỉ bằng cách thay tủ.
Có thể phải thay một phần hoặc toàn bộ thiết bị.
Do đó, trước khi nâng cấp cần khảo sát chi tiết.
Có thể tận dụng dây cũ khi nâng cấp không?
Có thể trong một số trường hợp nếu dây:
* Còn tốt.
* Phù hợp yêu cầu Loop.
* Được kiểm tra.
Nhưng không nên mặc định.
Cần đo:
* Điện trở.
* Cách điện.
* Topology.
Nếu dây cũ đi dạng nhiều nhánh không phù hợp, có thể phải cải tạo.
Khi nào nên nâng cấp sang Addressable?
Có thể cân nhắc khi:
* Công trình mở rộng nhiều.
* Tủ cũ hết Zone.
* Khó tìm lỗi.
* Cần liên động phức tạp.
* Cần xác định thiết bị chính xác.
Việc nâng cấp cần cân đối chi phí.
Không phải mọi hệ Conventional cũ đều cần thay nếu vẫn đáp ứng tốt.
Cách lựa chọn giữa Conventional và Addressable
Có thể đánh giá theo các câu hỏi.
Công trình có lớn không?
Có nhiều tầng không?
Có cần biết chính xác đầu báo nào báo cháy không?
Có nhiều thiết bị liên động không?
Có dự kiến mở rộng không?
Nếu phần lớn câu trả lời là “Có”, Addressable thường đáng cân nhắc hơn.
Nếu công trình:
* Nhỏ.
* Ít phòng.
* Ít thiết bị.
* Logic đơn giản.
Conventional có thể kinh tế hơn.
Bảng so sánh nhanh bằng tiêu chí thực tế
Conventional:
* Xác định theo Zone.
* Cấu trúc đơn giản.
* Chi phí đầu tư thấp với hệ nhỏ.
* Nhiều dây khi nhiều Zone.
* Khó mở rộng khi hết Zone.
* Tìm lỗi theo khu vực.
Addressable:
* Xác định từng thiết bị.
* Lập trình linh hoạt.
* Chi phí thiết bị cao hơn.
* Tối ưu dây ở hệ lớn.
* Mở rộng thuận tiện hơn.
* Chẩn đoán chi tiết.
Đây là các khác biệt cơ bản nhất.
Câu hỏi thường gặp về Conventional và Addressable
Hệ địa chỉ có luôn tốt hơn hệ thường không?
Không.
“Tốt hơn” phải đặt trong bối cảnh công trình.
Với công trình nhỏ, Conventional có thể hợp lý hơn.
Hệ Conventional có phát hiện chính xác phòng cháy không?
Nếu Zone chỉ bao gồm một phòng thì có thể xác định tương đối chính xác.
Nếu Zone lớn thì không.
Addressable có biết chính xác đầu báo nào báo không?
Có, nếu hệ thống được lập trình đúng.
Mất một đầu báo địa chỉ có làm cả Loop hỏng không?
Tùy cấu hình và loại lỗi.
Mất riêng một thiết bị có thể chỉ tạo Missing Device.
Chập dây có thể ảnh hưởng đoạn Loop, và Isolator giúp hạn chế phạm vi.
Conventional có dùng được cho nhà 10 tầng không?
Có thể về mặt kỹ thuật nếu thiết kế phù hợp.
Nhưng cần đánh giá số Zone, dây và khả năng quản lý.
Addressable thường có lợi thế hơn khi quy mô lớn.
Hệ Addressable có khó bảo trì không?
Đòi hỏi kỹ thuật viên hiểu hãng và phần mềm, nhưng khả năng chẩn đoán chi tiết giúp việc tìm lỗi nhanh hơn.
Checklist lựa chọn hệ thống trước khi đầu tư
Chủ đầu tư nên xác định:
* Diện tích.
* Số tầng.
* Số đầu báo.
* Số nút nhấn.
* Số thiết bị liên động.
* Yêu cầu xác định vị trí.
* Khả năng mở rộng.
* Ngân sách.
Sau đó so sánh tổng chi phí:
* Thiết bị.
* Cáp.
* Ống.
* Nhân công.
* Bảo trì.
Không nên chỉ so giá tủ trung tâm.
Vai trò của bản vẽ và Cause & Effect
Dù sử dụng hệ nào cũng cần hồ sơ tốt.
Conventional cần:
* Sơ đồ Zone.
* Vị trí đầu báo.
Addressable cần thêm:
* Địa chỉ.
* Loop.
* Logic lập trình.
Cause & Effect nên thể hiện rõ:
Khi tín hiệu A xảy ra thì thiết bị B làm gì.
Hồ sơ này đặc biệt quan trọng với hệ Addressable phức tạp.
Vai trò của kiểm tra nghiệm thu
Sau thi công phải test từng thiết bị.
Không nên chỉ test một vài đầu báo đại diện.
Đối với Conventional:
* Xác nhận đúng Zone.
Đối với Addressable:
* Xác nhận đúng địa chỉ.
* Đúng tên vị trí.
Ngoài ra cần test:
* Còi.
* Module.
* Liên động.
Vai trò của bảo trì định kỳ
Cả hai hệ đều cần bảo trì.
Các hạng mục gồm:
* Tủ.
* Nguồn.
* Ắc quy.
* Đầu báo.
* Nút nhấn.
* Còi.
* Dây.
Addressable không tự động loại bỏ nhu cầu bảo trì.
Hệ thống hiện đại vẫn có thể thất bại nếu đầu báo bẩn hoặc ắc quy hỏng.
Đơn vị vận hành cần được đào tạo những gì?
Người trực nên biết:
* Alarm.
* Fault.
* Silence.
* Reset.
Với Conventional, cần biết:
* Zone nào tương ứng khu vực nào.
Với Addressable, cần biết đọc:
* Địa chỉ.
* Tên vị trí.
* Event Log cơ bản.
Không nên để người trực chỉ biết nhấn Reset.
Tư vấn lựa chọn hệ thống báo cháy phù hợp
Việc lựa chọn Conventional hay Addressable nên được thực hiện dựa trên quy mô, công năng và yêu cầu vận hành của từng dự án.
CÔNG TY TNHH SX TM DV PCCC HÙNG GIA PHÁT cung cấp dịch vụ khảo sát, tư vấn, cung cấp, thi công, sửa chữa và bảo trì hệ thống báo cháy cho:
* Nhà xưởng.
* Văn phòng.
* Kho hàng.
* Chung cư.
* Khách sạn.
* Trung tâm thương mại.
* Công trình công nghiệp.
Thông tin liên hệ:
* Địa chỉ: 296 Gò Dầu, P. Tân Sơn Nhì, TP. Hồ Chí Minh.
* Hotline: 0943709898.
* Email: [pccc.hgp@gmail.com](mailto:pccc.hgp@gmail.com).
* Website: https://pccchunggiaphat.com/
Khi cần tư vấn lựa chọn hệ thống, khách hàng nên cung cấp:
* Mặt bằng công trình.
* Số tầng.
* Công năng từng khu vực.
* Số lượng thiết bị dự kiến.
* Yêu cầu liên động.
Các dữ liệu này giúp xác định hệ thống nào phù hợp hơn về cả kỹ thuật và chi phí.
Kết luận
Sự khác nhau cơ bản giữa hệ thống báo cháy thường Conventional và hệ thống địa chỉ Addressable nằm ở mức độ nhận biết thiết bị.
Conventional quản lý theo Zone.
Addressable quản lý theo từng địa chỉ.
Vì vậy, Conventional thường phù hợp với:
* Công trình nhỏ.
* Ít khu vực.
* Logic đơn giản.
* Ngân sách đầu tư hạn chế.
Addressable có lợi thế với:
* Công trình lớn.
* Nhiều tầng.
* Nhiều đầu báo.
* Nhiều thiết bị liên động.
* Yêu cầu xác định vị trí nhanh.
Không nên chọn Addressable chỉ vì đây là công nghệ cao hơn, cũng không nên chọn Conventional chỉ vì giá tủ thấp hơn.
Tổng chi phí phải tính cả:
* Dây.
* Nhân công.
* Khả năng mở rộng.
* Bảo trì.
Đối với công trình nhỏ, Conventional có thể là phương án đơn giản và kinh tế.
Đối với khách sạn, bệnh viện, trung tâm thương mại hoặc nhà máy quy mô lớn, khả năng hiển thị từng địa chỉ và lập trình linh hoạt của Addressable thường mang lại giá trị rõ rệt.
Dù lựa chọn hệ thống nào, chất lượng thiết kế và thi công vẫn là yếu tố quyết định.
Một hệ Addressable hiện đại nhưng trùng địa chỉ, đi dây sai hoặc không lập trình tên vị trí vẫn gây khó khăn khi vận hành.
Ngược lại, một hệ Conventional được chia Zone hợp lý, đặt đúng EOL và bảo trì tốt vẫn có thể hoạt động ổn định trong nhiều năm.
Nếu cần đánh giá hệ thống hiện hữu hoặc lựa chọn giữa báo cháy Conventional và Addressable cho công trình mới, CÔNG TY TNHH SX TM DV PCCC HÙNG GIA PHÁT, địa chỉ 296 Gò Dầu, P. Tân Sơn Nhì, TP. Hồ Chí Minh, Hotline 0943709898 có thể hỗ trợ khảo sát, tư vấn cấu hình và xây dựng phương án phù hợp với nhu cầu thực tế.
Liên hệ với chúng tôi:
CÔNG TY TNHH SX TM DV PCCC HÙNG GIA PHÁT
Địa chỉ: 296 Gò Dầu, P. Tân Sơn Nhì, TP. Hồ Chí Minh
Hotline: 0943709898
Email: pccc.hgp@gmail.com
Website: https://pccchunggiaphat.com/
