Cách bố trí các họng tiếp nước chữa cháy ngoài trời thuận tiện cho xe cứu hỏa

Rate this post

Cách bố trí các họng tiếp nước chữa cháy ngoài trời thuận tiện cho xe cứu hỏa hiện phải bảo đảm họng được đặt ngoài nhà, tại vị trí phương tiện chữa cháy có thể tiếp cận và đấu nối nhanh, không bị xe đỗ, cây xanh, hàng rào hoặc vật kiến trúc che chắn. Theo QCVN 10:2025/BCA, họng chờ tiếp nước của hệ thống họng nước chữa cháy phải có đầu nối tối thiểu DN65; với một số hệ thống đường ống khô còn phải có van một chiều, đầu nối phù hợp với bơm áp lực cao của xe chữa cháy và chỉ dẫn rõ khu vực mà họng phục vụ.

Điểm rất dễ nhầm là họng tiếp nước chữa cháy, họng lấy nước DN65 và trụ cấp nước chữa cháy ngoài nhà không phải một thiết bị. Mỗi loại có hướng dòng nước và nhiệm vụ khác nhau; lấy khoảng cách của trụ cứu hỏa như “cách mép đường 2,5 m” áp thẳng cho họng tiếp nước là không chính xác.

Bài viết được PCCC Hùng Gia Phát cập nhật ngày 14/09/2026.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA CĂN CỨ VÀO QUY CHUẨN NÀO?

Cách bố trí các họng tiếp nước chữa cháy ngoài trời thuận tiện cho xe cứu hỏa hiện chủ yếu phải đối chiếu QCVN 10:2025/BCA và các yêu cầu tiếp cận phương tiện của QCVN 06:2022/BXD, Sửa đổi 1:2023.

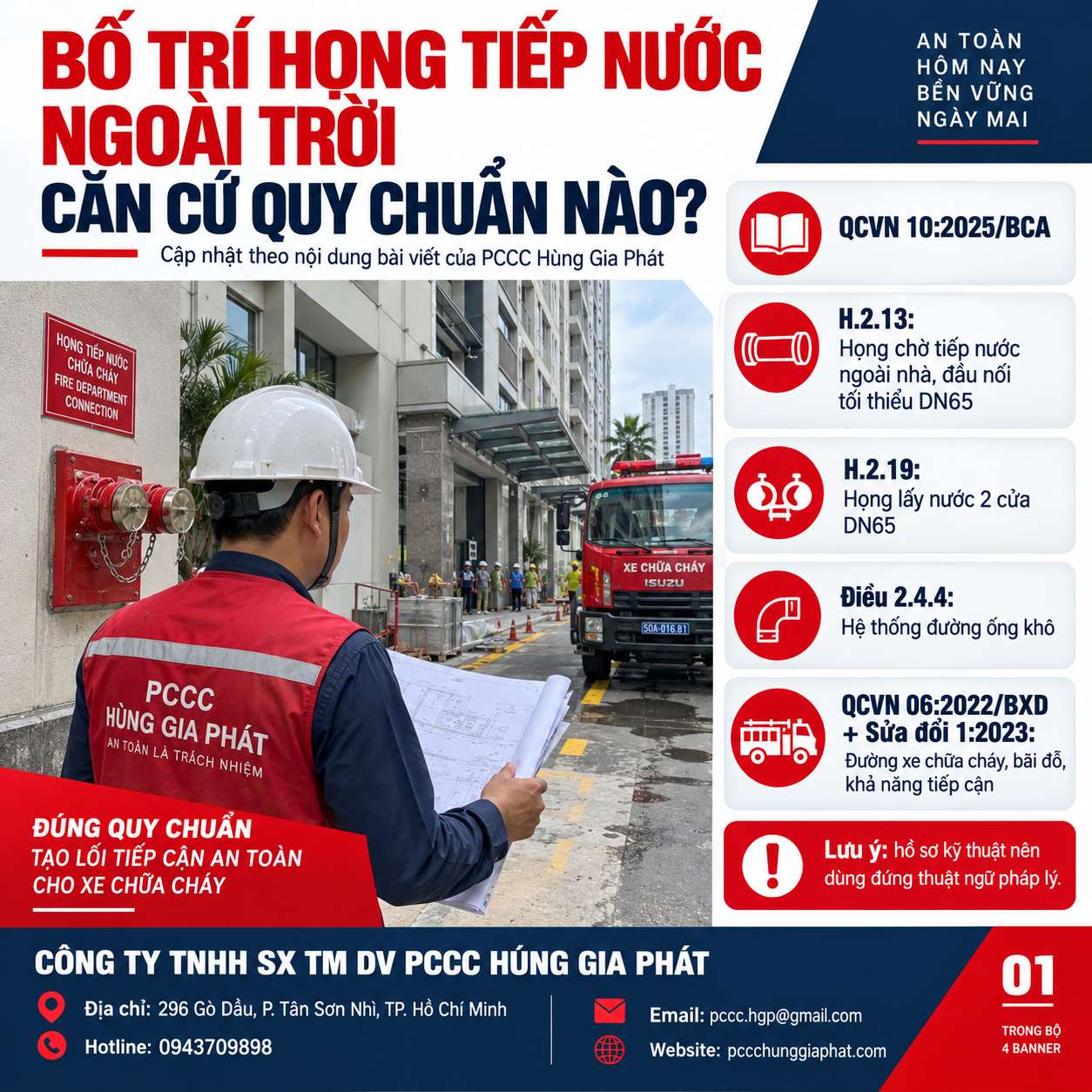

Các tài liệu cần quan tâm gồm:

  • QCVN 10:2025/BCA, ban hành kèm Thông tư 103/2025/TT-BCA, có hiệu lực từ 30/12/2025.
  • Mục H.2.13 của QCVN 10 về họng chờ tiếp nước ngoài nhà cho hệ thống họng nước chữa cháy.
  • Mục H.2.19 về họng lấy nước hai cửa DN65 khi công trình đồng thời thuộc diện trang bị họng nước chữa cháy và sprinkler.
  • Điều 2.4.4 QCVN 10 về hệ thống đường ống khô và họng chờ cho lực lượng chữa cháy chuyên nghiệp.
  • QCVN 06:2022/BXD và Sửa đổi 1:2023 về đường cho xe chữa cháy, bãi đỗ xe chữa cháy và khả năng tiếp cận công trình.

Một lưu ý nhỏ nhưng rất quan trọng:

Trong thực tế mọi người hay nói “xe cứu hỏa”.

Trong quy chuẩn, thuật ngữ thường dùng là:

xe chữa cháy, phương tiện chữa cháy di động, lực lượng chữa cháy chuyên nghiệp.

Về SEO chúng ta có thể dùng cả hai.

Nhưng khi làm hồ sơ kỹ thuật nên dùng đúng thuật ngữ pháp lý.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA – HỌNG TIẾP NƯỚC LÀ GÌ?

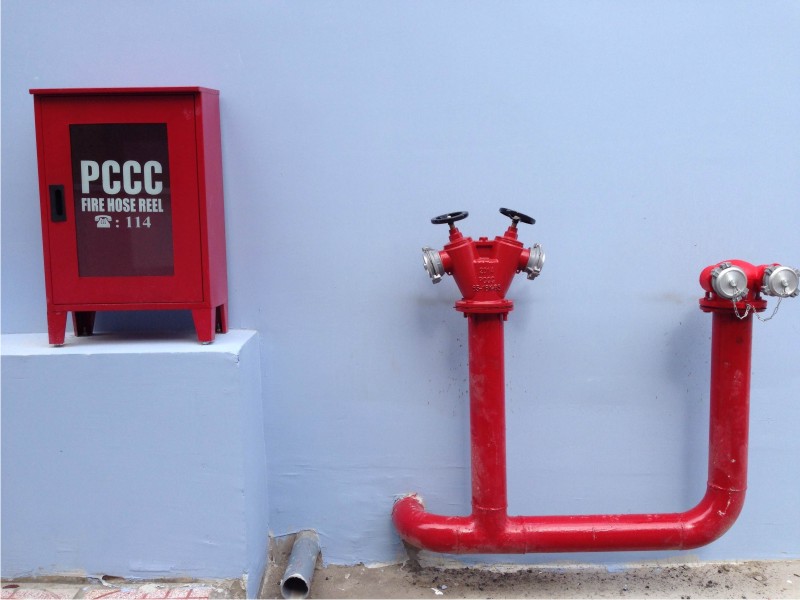

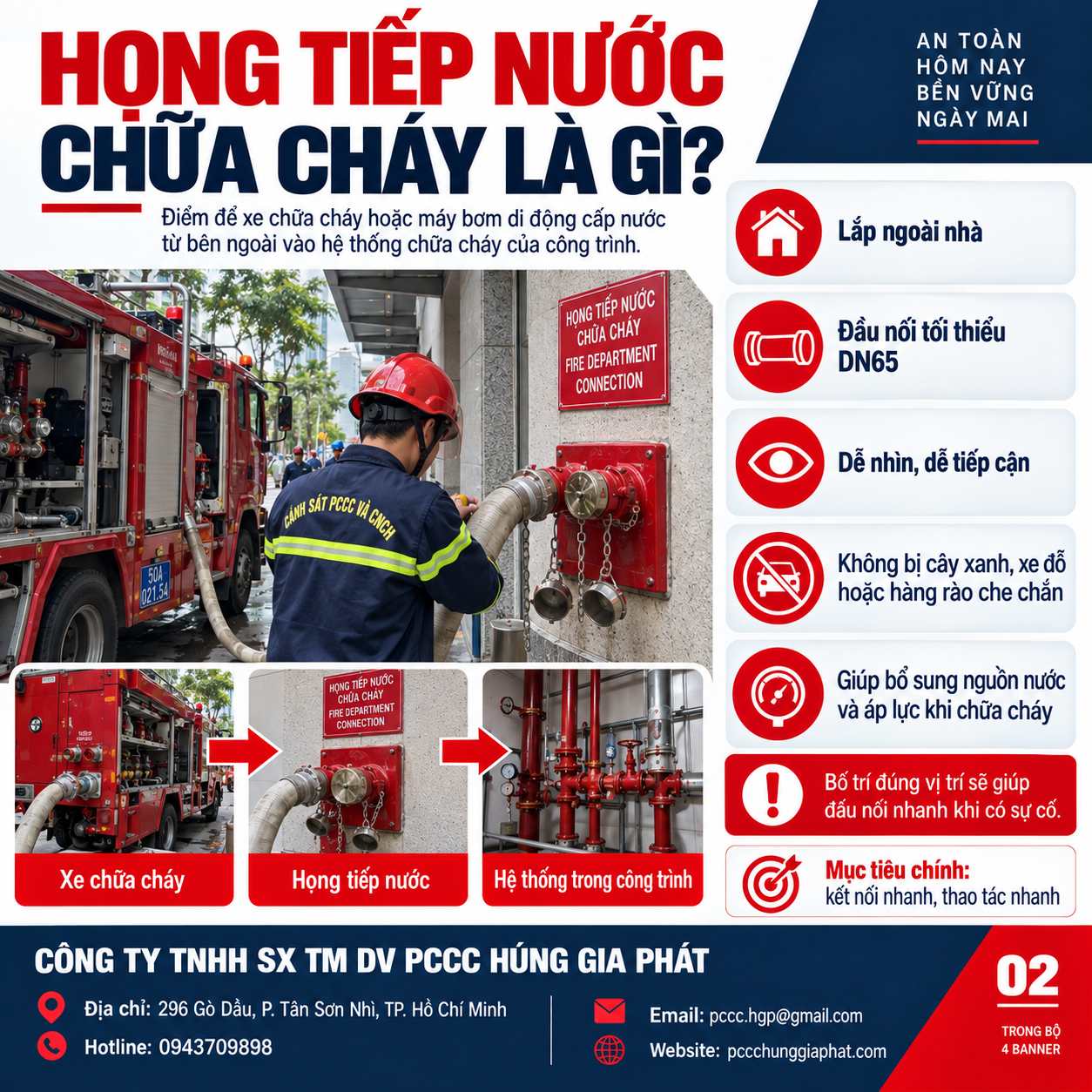

Họng tiếp nước chữa cháy là điểm để xe chữa cháy hoặc máy bơm chữa cháy di động bơm nước từ bên ngoài vào hệ thống chữa cháy của công trình.

Có thể hình dung đơn giản:

Xe chữa cháy → nối vòi → họng tiếp nước → đường ống của công trình → họng nước/sprinkler/đường ống khô tương ứng.

Theo H.2.13 QCVN 10:2025/BCA, hệ thống họng nước chữa cháy trong nhà phải có họng chờ tiếp nước lắp ngoài nhà, với đầu nối phù hợp và đường kính tối thiểu DN65 để kết nối phương tiện chữa cháy di động.

Nhiệm vụ của nó là bổ sung nguồn nước hoặc áp lực từ xe chữa cháy vào mạng của tòa nhà.

Đây là lý do vị trí phải thực sự dễ dùng.

Nói thật, một họng đặt “đúng bản vẽ” nhưng:

  • Sau cổng khóa.
  • Nằm sau bồn cây.
  • Xe tải đậu kín.
  • Cách mặt đường qua một dải cây xanh.
  • Đấu nối phải vòng qua hàng rào.

thì khi cháy thực tế rất mất thời gian.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA – CÓ GIỐNG TRỤ CẤP NƯỚC CHỮA CHÁY KHÔNG?

Không.

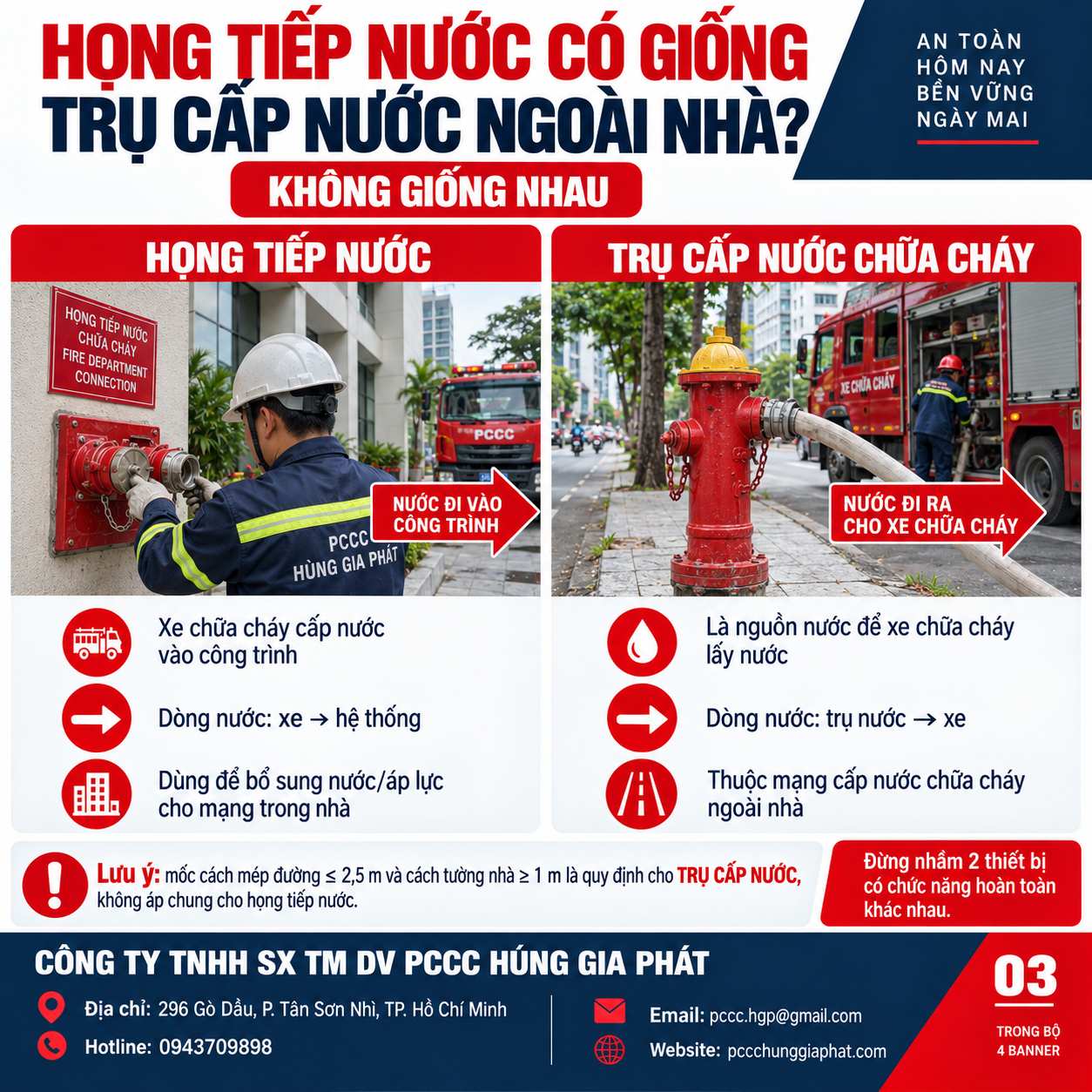

Họng tiếp nước chữa cháy và trụ cấp nước chữa cháy ngoài nhà có chức năng khác nhau.

Họng tiếp nước:

  • Xe chữa cháy cấp nước vào công trình.
  • Dòng nước chủ yếu đi từ xe vào mạng.
  • Thuộc giải pháp bổ sung/cấp nước cho hệ thống bên trong.

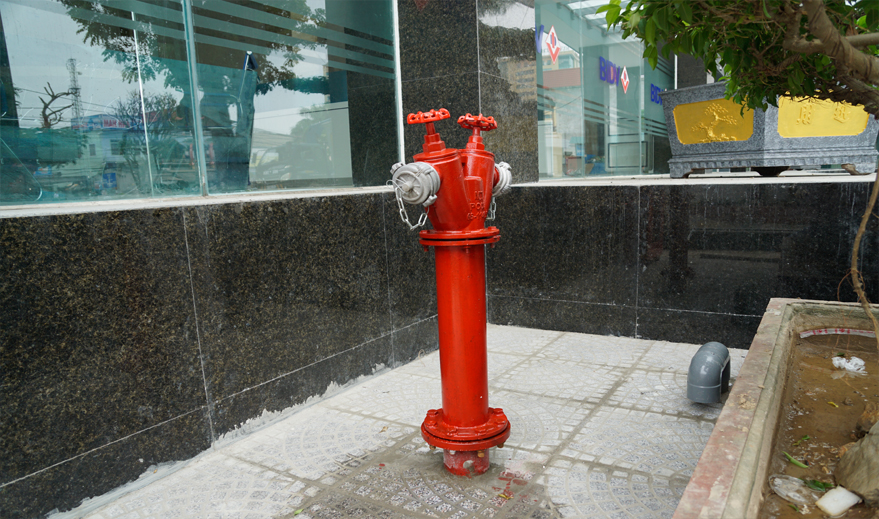

Trụ cấp nước chữa cháy:

  • Là nguồn nước để xe chữa cháy hoặc lực lượng chữa cháy lấy nước.
  • Thuộc mạng cấp nước chữa cháy ngoài nhà.
  • Có quy định riêng về vị trí, bán kính và khoảng cách.

QCVN 10 quy định trụ cấp nước chữa cháy phải:

  • Cách mép đường không quá 2,5 m.
  • Không gần tường nhà hơn 1 m.

Nhưng hai con số này là quy định cho trụ cấp nước chữa cháy.

Không nên viết:

“Họng tiếp nước bắt buộc cách mép đường tối đa 2,5 m.”

QCVN 10 không quy định chung như vậy tại H.2.13.

Đây là một lỗi kỹ thuật khá phổ biến trên các bài viết PCCC trên mạng.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA – VỊ TRÍ ĐÚNG NÊN Ở ĐÂU?

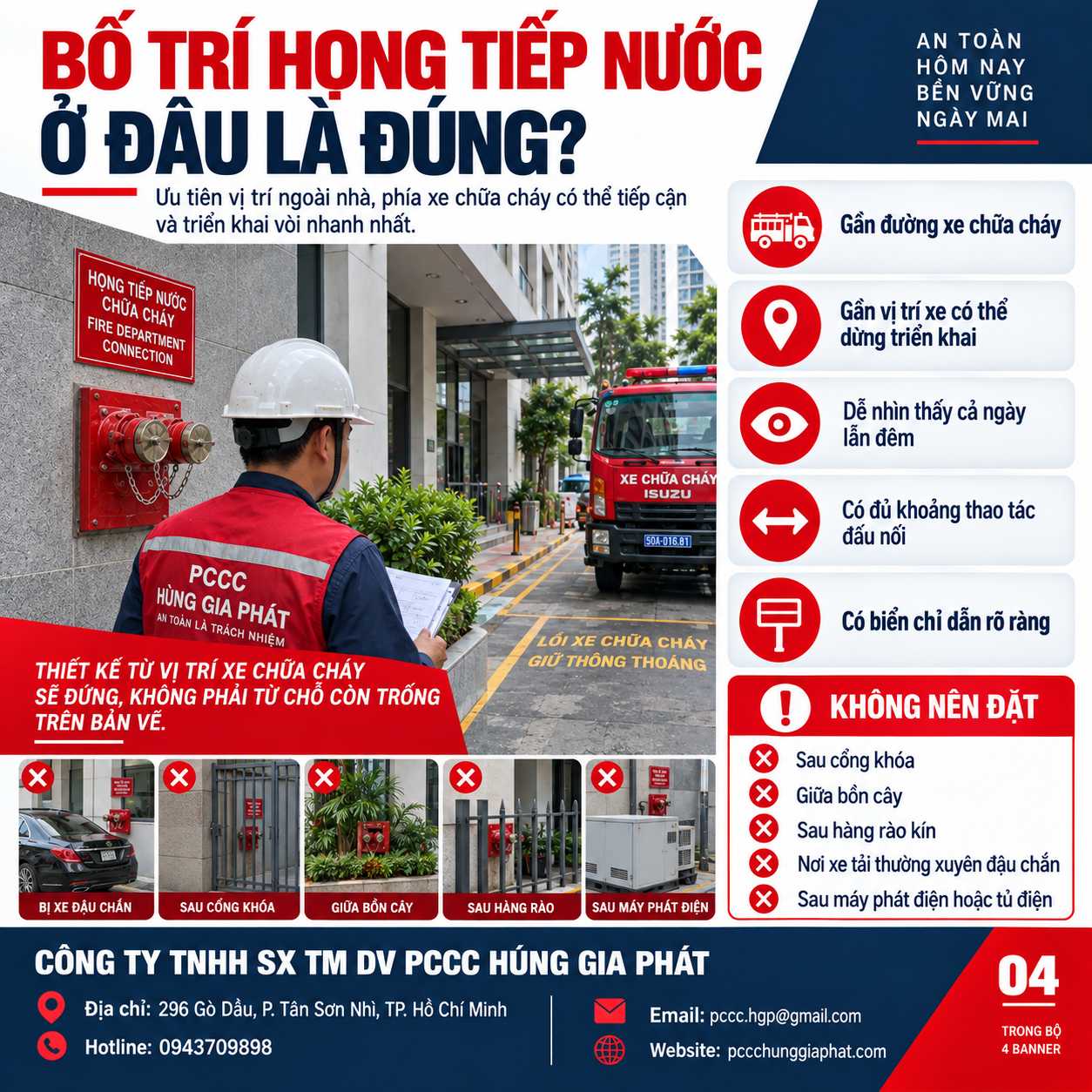

Vị trí tốt nhất là ngoài nhà, phía xe chữa cháy có thể tiếp cận trực tiếp hoặc triển khai vòi nhanh nhất, đồng thời không nằm trong khu vực có nguy cơ bị che chắn trong quá trình vận hành.

QCVN 10 yêu cầu họng chờ tiếp nước được lắp ngoài nhà để kết nối với phương tiện chữa cháy di động. Đối với hệ thống đường ống khô thuộc Điều 2.4.4, đầu nối ngoài nhà phải phù hợp để đấu nối với bơm áp lực cao của xe chữa cháy.

Khi bố trí thực tế, PCCC Hùng Gia Phát thường ưu tiên:

  • Phía công trình có đường xe chữa cháy.
  • Gần khu vực xe có thể dừng triển khai.
  • Không nằm phía sau hàng rào kín.
  • Không nằm giữa bồn cây.
  • Không đặt sau máy phát điện, tủ điện hoặc thiết bị khác.
  • Không để đường đấu vòi cắt ngang vật cản.
  • Không đặt ở khu vực xe tải thường xuyên đậu.
  • Có khoảng thao tác đủ cho lính chữa cháy đứng đấu vòi.
  • Dễ nhận biết cả ban ngày lẫn ban đêm.

Tư duy rất đơn giản:

Một chiến sĩ vừa xuống xe phải nhìn thấy hoặc xác định được vị trí gần như ngay lập tức.

Nếu phải hỏi bảo vệ:

“Họng tiếp nước nằm ở đâu?”

rồi đi vòng ra sau nhà để tìm, cách bố trí đó chưa tốt.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA – KHOẢNG CÁCH TỪ XE ĐẾN HỌNG BAO NHIÊU LÀ ĐÚNG?

Không có một con số duy nhất áp dụng cho mọi họng tiếp nước chữa cháy theo H.2.13 QCVN 10:2025/BCA.

Điều quan trọng là phải:

  • Đặt ngoài nhà.
  • Cho phương tiện tiếp cận.
  • Kết nối thuận lợi.
  • Phù hợp với đường xe chữa cháy và phương án tác chiến.

Có một mốc 18 m thường được nhắc đến, nhưng cần hiểu đúng.

QCVN 06 có trường hợp cụ thể cho phép không yêu cầu bãi đỗ xe chữa cháy đối với một số nhà có không quá 50 người sử dụng trên mỗi tầng, với điều kiện trong đó khoảng cách từ đường cho xe chữa cháy đến họng tiếp nước vào nhà không lớn hơn 18 m.

Điều đó không có nghĩa:

“Mọi họng tiếp nước của mọi công trình bắt buộc ≤18 m.”

18 m là điều kiện của trường hợp cụ thể trong QCVN 06.

Với công trình khác, cần đọc đúng quy định áp dụng cho công trình đó.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA – ĐƯỜNG XE CHỮA CHÁY PHẢI ĐẢM BẢO GÌ?

Đường tiếp cận phải giúp xe chữa cháy đến được vị trí triển khai mà không bị hạn chế bởi chiều rộng, chiều cao hoặc vật cản.

QCVN 06 quy định:

  • Chiều rộng thông thủy của mặt đường cho xe chữa cháy tối thiểu 3,5 m.
  • Khi có kết cấu chắn phía trên, chiều cao thông thủy tối thiểu 4,5 m.
  • Đường, bãi phải được duy trì thông thoáng và chịu được tải trọng xe chữa cháy phù hợp.

Vì vậy khi chọn vị trí họng tiếp nước, không nên chỉ nhìn khoảng cách trên mặt bằng.

Cần kiểm luôn:

Xe có tới được không?

Có cua được không?

Có mái che thấp không?

Cổng có đủ rộng không?

Tới nơi rồi có bị xe khác chặn không?

Nhiều dự án vẽ họng ngay sát đường.

Nhưng cổng container lại thường xuyên đóng.

Khi đó “gần đường” không có nhiều ý nghĩa.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA – KÍCH THƯỚC ĐẦU NỐI TỐI THIỂU BAO NHIÊU?

Đối với họng chờ tiếp nước của hệ thống họng nước chữa cháy trong nhà, đầu nối phải có kích cỡ phù hợp và đường kính tối thiểu DN65.

Đây là yêu cầu tại H.2.13 QCVN 10:2025/BCA.

Điểm cần kiểm khi thiết kế:

  • DN đầu nối.
  • Chuẩn khớp nối.
  • Khả năng tương thích vòi của lực lượng chữa cháy.
  • Áp suất làm việc.
  • Van một chiều.
  • Van khóa.
  • Nắp bảo vệ.
  • Hướng dòng.

Đừng chỉ ghi trên bản vẽ:

“FDC DN65”.

Sau đó nhà thầu mua đầu nối loại khác, tới lúc xe chữa cháy đến lại không ghép được.

Bản chất của họng tiếp nước là để kết nối nhanh.

Không kết nối nhanh được thì mất chức năng chính.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA – CÓ PHẢI LẮP VAN MỘT CHIỀU KHÔNG?

Có trong những hệ thống QCVN 10 yêu cầu.

Đối với H.2.13, họng chờ cấp nước phải được bố trí van một chiều và thể hiện trạng thái đóng/mở theo quy định của hệ thống.

Đối với hệ thống họng khô tại Điều 2.4.4, yêu cầu còn rõ hơn:

  • Van một chiều theo hướng từ ngoài vào hệ thống đường ống.
  • Đầu nối phù hợp với bơm áp lực cao của xe chữa cháy.
  • Van xả khí ở điểm cao nhất.
  • Van xả nước tại điểm thấp nhất.
  • Có chỉ thị khu vực mà hệ thống họng khô phục vụ.

Van một chiều giúp ngăn dòng nước trong hệ thống phun ngược trở lại họng ngoài.

Đây không phải phụ kiện “có cũng được”.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA – NHÀ CAO TỪ 17 TẦNG CÓ GÌ KHÁC?

Nhà cao từ 17 tầng trở lên phải lưu ý việc phân vùng hệ thống họng chờ tiếp nước theo chiều cao.

QCVN 10 quy định:

  • Các vùng theo chiều cao không quá 50 m.
  • Họng chờ cấp nước phải tương ứng với các vùng.
  • Có van một chiều.
  • Thể hiện trạng thái đóng/mở.

Điều này rất quan trọng với:

  • Chung cư cao tầng.
  • Khách sạn.
  • Văn phòng.
  • Nhà hỗn hợp.
  • Một số công trình cao tầng khác.

Nếu phía ngoài chỉ có một dãy đầu nối nhưng không ghi:

Zone 1.

Zone 2.

Zone 3.

thì lực lượng đến hiện trường sẽ khó biết họng nào cấp cho vùng nào.

Vậy nên nên thể hiện thật rõ:

HỌNG TIẾP NƯỚC – VÙNG 1: TẦNG 1–…

HỌNG TIẾP NƯỚC – VÙNG 2: TẦNG …–…

Việc ghi chính xác phải theo hồ sơ thiết kế của công trình.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA – NHÀ CAO TRÊN 28 M CẦN LƯU Ý GÌ?

Nhà có chiều cao PCCC lớn hơn 28 m, trừ ngưỡng riêng của nhà F1.3, hoặc có tầng hầm dưới cùng sâu hơn 9 m thuộc trường hợp phải bố trí hệ thống đường ống khô theo Điều 2.4.4 QCVN 10.

Ngưỡng tại quy chuẩn:

  • Chiều cao PCCC >28 m.
  • Với nhà F1.3: >50 m.
  • Hoặc chiều sâu tầng hầm dưới cùng >9 m.

Hệ thống phải có:

  • Ống tối thiểu DN65.
  • Họng chờ DN65 cho lực lượng chữa cháy.
  • Van thường đóng tại các vị trí bên trong quy định.
  • Van một chiều tại đầu tiếp nước.
  • Đầu nối ngoài nhà.
  • Van xả khí.
  • Van xả nước.
  • Chỉ thị khu vực phục vụ.

Đây là hệ thống hỗ trợ lực lượng chữa cháy đưa nước lên tầng cao hoặc xuống tầng hầm mà không phải kéo toàn bộ tuyến vòi theo cầu thang.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA – HỌNG LẤY NƯỚC DN65 CÓ PHẢI HỌNG TIẾP NƯỚC KHÔNG?

Không nên xem hai khái niệm này là một.

QCVN 10 tại H.2.19 quy định công trình đồng thời thuộc diện có:

  • Hệ thống họng nước chữa cháy trong nhà; và
  • Hệ thống sprinkler tự động

phải có đường ống từ trạm bơm PCCC đến tối thiểu 01 họng lấy nước hai cửa DN65, đặt ở mặt bên ngoài tường công trình về phía có đường giao thông.

Ở đây bản chất dòng nước là:

Trạm bơm công trình → họng lấy nước → vòi của lực lượng chữa cháy.

Trong khi họng tiếp nước:

Xe chữa cháy → họng → hệ thống công trình.

Hai hướng khác nhau.

Đây là một chi tiết rất đáng lưu ý khi đọc bản vẽ.

Có công trình cần cả hai.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA – HỌNG LẤY NƯỚC DN65 PHẢI BỐ TRÍ Ở ĐÂU?

QCVN quy định rất rõ với họng lấy nước hai cửa DN65:

Phải đặt tại mặt bên ngoài tường công trình về phía có đường giao thông.

Cách viết này cho thấy tư duy của quy chuẩn rất thực tế.

Không đặt ở phía “đẹp mặt bằng”.

Mà đặt về phía xe chữa cháy tiếp cận.

Khi triển khai thiết kế nên kiểm:

  • Mặt nào có đường xe.
  • Vị trí đỗ xe gần nhất.
  • Hướng vòi triển khai.
  • Cổng ra vào.
  • Khoảng thao tác.
  • Vật cản cố định.
  • Khả năng tiếp cận 24/7.

Đừng đặt mặt đường hôm nay rồi sau này xây:

Nhà bảo vệ.

Trạm điện.

Cổng tự động.

Bồn hoa.

che hết họng.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA – CÓ NÊN ĐẶT NGAY SAU CỔNG BẢO VỆ KHÔNG?

Có thể nếu vị trí đó đáp ứng khả năng tiếp cận và không bị khóa, nhưng không nên chọn chỉ vì “gần cổng”.

Cần hỏi:

Xe chữa cháy dừng ở đâu?

Khi xe dừng, vòi có băng qua luồng xe khác không?

Cổng cháy mất điện có mở được không?

Bảo vệ có chìa khóa không?

Họng có nằm bên trong một lớp hàng rào nữa không?

Ở nhà máy, một vị trí thường khá hợp lý là:

  • Gần đường nội bộ chính.
  • Gần mặt ngoài nhà.
  • Trong vùng dễ quan sát.
  • Không nằm trên tuyến xe container quay đầu.
  • Có khoảng trống phía trước.

Thực tế hiện trường quan trọng hơn việc căn cho họng nằm chính giữa mặt tiền.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA – CÓ ĐƯỢC ĐẶT TRONG TỦ KHÔNG?

Có thể bố trí bảo vệ đầu nối bằng tủ hoặc giải pháp phù hợp, nhưng phải bảo đảm mở nhanh, nhìn thấy, không làm chậm việc đấu nối.

Một tủ tốt nên:

  • Có nhận diện PCCC rõ ràng.
  • Không khóa bằng loại chìa đặc biệt khó tìm.
  • Bảo vệ đầu nối khỏi bụi, nước và va đập.
  • Có khoảng thao tác.
  • Không để đồ khác chung bên trong.

Tôi từng thấy tủ ngoài nhà rất đẹp.

Mở ra bên trong lại có:

Chổi.

Xô.

Dây điện.

Ổ cắm.

Họng tiếp nước nằm phía sau.

Đó là kiểu “có thiết bị” nhưng lúc cần lại rất khó dùng.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA – CÓ CẦN BIỂN CHỈ DẪN KHÔNG?

Nên có nhận diện rõ ràng; riêng họng chờ tiếp nước của hệ thống họng khô thuộc Điều 2.4.4 còn phải có chỉ thị khu vực hệ thống phục vụ.

Trong thực tế có thể thể hiện:

HỌNG TIẾP NƯỚC PCCC

hoặc cụ thể hơn:

HỌNG TIẾP NƯỚC HỆ THỐNG HỌNG NƯỚC

HỌNG TIẾP NƯỚC SPRINKLER

HỌNG TIẾP NƯỚC HỌNG KHÔ – ZONE 1

Nội dung thực tế phải khớp hồ sơ.

Không nên có bốn đầu nối giống hệt nhau nhưng không ghi chúng đang cấp cho hệ thống nào.

Khi cháy, vài phút đầu rất quý.

Không nên bắt lực lượng chữa cháy “đoán”.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA – CÓ NÊN BỐ TRÍ CHUNG VỚI TRỤ NƯỚC NGOÀI NHÀ KHÔNG?

Có thể bố trí trong cùng khu vực tiếp cận nếu thiết kế hợp lý, nhưng phải phân biệt rõ chức năng.

Ví dụ một khu vực có thể gồm:

  • Trụ cấp nước chữa cháy.
  • Họng tiếp nước vào công trình.
  • Họng lấy nước từ trạm bơm công trình.

Nhưng cần:

  • Biển nhận diện riêng.
  • Không để thao tác thiết bị này chắn thiết bị kia.
  • Kiểm hướng dòng.
  • Kiểm tiêu chuẩn đầu nối.
  • Giữ khoảng trống cho xe.

Nói thật, gom tất cả thành một “cụm PCCC” nhìn có vẻ gọn.

Nhưng nếu khi xe tới chỉ có một chỗ đứng cho ba xe/vòi thì lại khó triển khai.

Phải nghĩ từ góc nhìn tác chiến.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA – TRỤ CẤP NƯỚC NGOÀI NHÀ PHẢI BỐ TRÍ THẾ NÀO?

Nếu công trình còn có trụ cấp nước chữa cháy ngoài nhà, cần áp dụng các yêu cầu riêng của H.1.4 QCVN 10.

Các mốc đáng nhớ:

  • Cách mép đường ≤2,5 m.
  • Cách tường nhà ≥1 m.
  • Bán kính phục vụ theo phương ngang của các trường hợp mục 1–9 Phụ lục C không quá 400 m.
  • Khi yêu cầu lưu lượng từ 25 L/s trở lên phải có tối thiểu 2 trụ trong bán kính quy định.
  • Với các đối tượng mục 10 như khu công nghiệp, cụm công nghiệp, khoảng cách tối đa giữa các trụ dọc đường là 150 m.

Đừng nhầm:

Trụ nước giúp xe lấy nước.

Họng tiếp nước giúp xe đẩy nước vào hệ thống.

Có nhiều công trình cần cả hai chức năng.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA – CÔNG TRÌNH ĐANG THI CÔNG CÓ CẦN HỌNG TIẾP NƯỚC KHÔNG?

Có đối với những công trình đạt ngưỡng QCVN quy định trong giai đoạn thi công hoàn thiện.

QCVN 10 yêu cầu công trình đang thi công:

  • Cao từ 10 tầng trở lên; hoặc
  • Có chiều cao PCCC từ 28 m trở lên,

khi đang hoàn thiện nội thất và lắp đặt cơ điện phải bố trí tối thiểu một hệ thống đường ống khô có họng nước tới mỗi tầng và có khả năng kết nối với xe hoặc máy bơm chữa cháy bằng đầu nối ngoài công trình.

Tại mỗi họng nước còn phải có tối thiểu:

  • 2 cuộn vòi đẩy.
  • 1 lăng phun.

Đây là nội dung nhiều công trường cao tầng hay để muộn.

Chờ hệ thống chính hoàn thiện mới tính.

Trong khi giai đoạn thi công cũng có:

Hàn cắt.

Sơn.

Bao bì.

Vật liệu hoàn thiện.

Dây điện tạm.

Nguy cơ cháy rất thật.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA – VỊ TRÍ NÀO KHÔNG NÊN CHỌN?

Không nên đặt họng tại những vị trí có khả năng làm chậm lực lượng chữa cháy.

Ví dụ:

  • Sau hàng rào kín.
  • Trong phòng khóa.
  • Sau bãi đậu ô tô.
  • Trong khu cây xanh dày.
  • Bên dưới biển quảng cáo che khuất.
  • Sau thùng rác lớn.
  • Khu vực thường tập kết pallet.
  • Sát vị trí container đỗ.
  • Sau máy phát điện.
  • Quá gần nguồn nhiệt.
  • Nằm ở nơi xe chữa cháy không thể dừng.
  • Nằm phía nhà mà không có đường tiếp cận.

Và một lỗi nữa:

Thiết kế đúng.

Nhưng sau 2 năm vận hành, công ty xây thêm nhà kho tạm phía trước.

Họng vẫn nằm nguyên.

Chỉ là không ai tới được nữa.

Vậy nên PCCC phải được duy trì, không chỉ nghiệm thu một lần.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA – CẦN BẢO VỆ HỌNG KHỎI VA CHẠM KHÔNG?

Có, đặc biệt ở:

  • Nhà máy.
  • Kho logistics.
  • Bãi container.
  • Gara.
  • Khu xe nâng hoạt động.

Có thể cần bố trí:

  • Cọc bảo vệ.
  • Bệ chắn.
  • Tủ bảo vệ.
  • Vạch sơn cảnh báo.

Nhưng các biện pháp này không được cản thao tác đấu vòi.

Đặt bốn cọc thép quá sát họng cũng thành vấn đề.

Lực lượng phải đưa khớp nối vào.

Xoay.

Kéo vòi.

Đứng thao tác.

Hãy chừa không gian thật sự cho con người sử dụng.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA – CẦN KIỂM TRA GÌ SAU KHI LẮP ĐẶT?

Sau khi lắp, cần kiểm tra cả khả năng thủy lực lẫn khả năng sử dụng tại hiện trường.

Checklist nên gồm:

  1. Đúng vị trí bản vẽ.
  2. Đúng hệ thống.
  3. Đúng DN.
  4. Khớp nối đúng loại.
  5. Van một chiều đúng chiều.
  6. Van khóa đúng trạng thái.
  7. Không rò nước.
  8. Biển chỉ dẫn rõ.
  9. Xe có thể tiếp cận.
  10. Không có vật cản.
  11. Có đủ khoảng thao tác.
  12. Phân vùng đúng.
  13. Hệ thống họng khô có xả khí, xả nước theo yêu cầu.
  14. Đầu nối được bảo vệ.
  15. Vị trí được cập nhật vào sơ đồ PCCC.

Sau đó nên làm thêm một việc:

Kéo thử vòi từ vị trí xe dự kiến đến họng.

Không cần đợi cháy.

Nếu kéo rất khó ở lúc bình thường, cháy thật sẽ còn khó hơn.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA – VIỆC BẢO DƯỠNG THỰC HIỆN THẾ NÀO?

Họng tiếp nước chữa cháy phải được bảo quản, bảo dưỡng theo hướng dẫn nhà sản xuất và các tiêu chuẩn, quy chuẩn có liên quan.

Thông tư 36/2025/TT-BCA liệt kê họng tiếp nước chữa cháy/họng chờ trong nhóm thiết bị thuộc hệ thống chữa cháy bằng nước cần thực hiện bảo quản, bảo dưỡng theo yêu cầu kỹ thuật liên quan.

Thực tế nên kiểm:

  • Nắp chụp.
  • Ren/khớp nối.
  • Gioăng.
  • Van một chiều.
  • Van khóa.
  • Ăn mòn.
  • Rò rỉ.
  • Biển chỉ dẫn.
  • Vật cản.
  • Tình trạng tủ.

Đừng để đến lúc kiểm tra mới phát hiện:

Nắp không mở được vì gỉ.

Có họng nhưng xe không thể nối.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA – NHỮNG LỖI NÀO THƯỜNG GẶP NHẤT?

Những lỗi PCCC Hùng Gia Phát thường lưu ý gồm:

  • Đặt họng phía không có đường xe.
  • Đặt sau cổng khóa.
  • Không có biển.
  • Không ghi hệ thống phục vụ.
  • Lẫn họng sprinkler và họng hydrant.
  • Đầu nối không tương thích.
  • DN nhỏ hơn thiết kế.
  • Thiếu van một chiều.
  • Lắp ngược van.
  • Họng bị xe đậu chắn.
  • Trồng cây che họng.
  • Xây thêm tường sau nghiệm thu.
  • Họng bị gỉ.
  • Tủ bị khóa.
  • Không phân vùng nhà cao tầng.
  • Không cập nhật sơ đồ.
  • Nhầm họng lấy nước với họng tiếp nước.
  • Nhầm khoảng cách của trụ cấp nước với yêu cầu của họng tiếp nước.
  • Không kiểm thực tế vị trí xe chữa cháy.

Có một lỗi nhìn rất nhỏ:

Biển ghi “HỌNG TIẾP NƯỚC”.

Nhưng không biết tiếp cho sprinkler hay hydrant.

Đến lúc cần mới lần theo đường ống.

Không nên để xảy ra tình huống đó.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA – CHECKLIST THIẾT KẾ NHANH GỒM NHỮNG GÌ?

Có thể kiểm theo 15 bước:

  1. Xác định hệ thống cần họng tiếp nước.
  2. Xác định số vùng áp lực.
  3. Chọn mặt công trình có đường xe chữa cháy.
  4. Xác định vị trí xe có thể dừng.
  5. Đo đường triển khai vòi.
  6. Kiểm cổng và đường tiếp cận.
  7. Kiểm kích thước đầu nối.
  8. Bảo đảm tối thiểu DN65 khi QCVN yêu cầu.
  9. Bố trí van một chiều.
  10. Bố trí van và thiết bị xả theo hệ thống.
  11. Gắn biển tên hệ thống.
  12. Ghi rõ vùng phục vụ nếu có.
  13. Bảo vệ khỏi va chạm.
  14. Không để vật cản phía trước.
  15. Thử đấu nối và vận hành thực tế.

Đây là checklist ngắn.

Hồ sơ thiết kế cuối cùng vẫn phải đối chiếu đầy đủ QCVN và các tiêu chuẩn áp dụng cho hệ thống cụ thể.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA – 7 ĐIỂM NÀO CẦN NHỚ NHẤT?

Có thể nhớ nhanh:

  • Ngoài nhà: họng tiếp nước phải nằm ở vị trí ngoài nhà theo QCVN.
  • DN65: kích cỡ tối thiểu của đầu nối trong trường hợp H.2.13.
  • Đường xe: chọn phía phương tiện chữa cháy có thể tiếp cận.
  • Van một chiều: bảo đảm hướng cấp từ xe vào hệ thống khi quy chuẩn yêu cầu.
  • 50 m: nhà từ 17 tầng phải phân vùng cấp nước với chiều cao mỗi vùng không quá 50 m.
  • 18 m: chỉ là mốc áp dụng trong trường hợp cụ thể của QCVN 06, không phải khoảng cách chung cho mọi họng.
  • Đừng nhầm 2,5 m: đây là quy định cho trụ cấp nước chữa cháy ngoài nhà, không phải quy tắc chung của họng tiếp nước.

Nhớ đúng bảy điểm này đã tránh được khá nhiều sai sót khi bố trí mặt bằng PCCC.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA – FAQ THƯỜNG GẶP LÀ GÌ?

1. Họng tiếp nước chữa cháy phải đặt trong hay ngoài nhà?

Phải đặt ngoài nhà đối với họng chờ tiếp nước của hệ thống họng nước chữa cháy theo H.2.13 QCVN 10:2025/BCA.

2. Họng tiếp nước tối thiểu DN bao nhiêu?

Theo H.2.13, đầu nối có đường kính tối thiểu DN65.

3. Họng tiếp nước có phải đặt cách mép đường 2,5 m không?

Không có quy định chung như vậy đối với họng tiếp nước. Mốc ≤2,5 m là quy định của trụ cấp nước chữa cháy ngoài nhà.

4. Khoảng cách từ xe chữa cháy tới họng phải dưới 18 m đúng không?

Không phải mọi trường hợp. QCVN 06 sử dụng mốc 18 m trong một điều kiện cụ thể liên quan đến trường hợp không yêu cầu bãi đỗ xe chữa cháy.

5. Nhà 17 tầng phải bố trí họng thế nào?

Họng chờ cấp nước phải chia theo vùng chiều cao, mỗi vùng không quá 50 m theo H.2.13.

6. Nhà cao trên 28 m có cần họng khô không?

Nhà có chiều cao PCCC >28 m, hoặc >50 m với F1.3, thuộc trường hợp QCVN quy định bố trí hệ thống đường ống khô; tầng hầm sâu hơn 9 m cũng thuộc phạm vi này.

7. Họng khô có cần van một chiều không?

Có. QCVN yêu cầu van một chiều hướng từ ngoài vào đường ống tại vị trí tiếp nước.

8. Có cần biển ghi vùng phục vụ không?

Đối với hệ thống đường ống họng khô của Điều 2.4.4 phải có chỉ thị khu vực phục vụ.

9. Họng lấy nước hai cửa DN65 là gì?

Đó là điểm lấy nước nối từ trạm bơm PCCC của công trình, được QCVN yêu cầu đối với công trình đồng thời thuộc diện có họng nước trong nhà và sprinkler.

10. Họng lấy nước đặt ở đâu?

Tối thiểu một họng hai cửa DN65 tại mặt ngoài tường công trình phía có đường giao thông.

11. Đường xe chữa cháy rộng bao nhiêu?

Chiều rộng thông thủy tối thiểu 3,5 m theo QCVN 06.

12. Mái hoặc cổng phía trên đường xe chữa cháy phải cao bao nhiêu?

Nếu có kết cấu chắn phía trên, chiều cao thông thủy không nhỏ hơn 4,5 m.

13. Có được để ô tô đỗ trước họng tiếp nước không?

Không nên. Vị trí phải luôn thuận tiện cho lực lượng chữa cháy tiếp cận và thao tác.

14. Có nên khóa tủ họng tiếp nước không?

Không nên sử dụng giải pháp khóa khiến lực lượng không thể mở nhanh khi khẩn cấp.

15. Công trình đang xây có cần họng tiếp nước không?

Công trình từ 10 tầng hoặc chiều cao PCCC từ 28 m trong giai đoạn hoàn thiện thuộc trường hợp phải có giải pháp đường ống khô kết nối với phương tiện chữa cháy theo QCVN 10.

CÁCH BỐ TRÍ CÁC HỌNG TIẾP NƯỚC CHỮA CHÁY NGOÀI TRỜI THUẬN TIỆN CHO XE CỨU HỎA – ĐIỀU QUAN TRỌNG NHẤT LÀ GÌ?

Điều quan trọng nhất khi thực hiện Cách bố trí các họng tiếp nước chữa cháy ngoài trời thuận tiện cho xe cứu hỏa là:

Thiết kế từ vị trí xe chữa cháy sẽ đứng, không phải từ vị trí còn trống trên bản vẽ.

Hãy đặt mình vào tình huống có cháy thật.

Xe chạy vào.

Dừng ở đâu?

Chiến sĩ xuống xe có nhìn thấy họng không?

Kéo vòi mất bao xa?

Có phải qua cổng không?

Có xe container chặn không?

Đầu nối có đúng không?

Họng nào cấp Zone 1?

Họng nào cấp Zone 2?

Ở góc nhìn thực tế của PCCC Hùng Gia Phát, đó mới là cách kiểm một vị trí tốt.

Một họng tiếp nước được thiết kế đúng phải đạt được ba việc:

Tìm nhanh.

Nối nhanh.

Cấp nước đúng hệ thống.

Nếu làm được ba việc đó, thiết bị mới thật sự phục vụ chữa cháy chứ không chỉ nằm đẹp trên bản vẽ.

NGUỒN PHÁP LÝ THAM KHẢO

  • Thông tư 103/2025/TT-BCA và QCVN 10:2025/BCA, hiệu lực từ 30/12/2025.
  • H.2.13 QCVN 10:2025/BCA về họng chờ tiếp nước lắp ngoài nhà, tối thiểu DN65.
  • H.2.19 QCVN 10:2025/BCA về họng lấy nước hai cửa DN65 phía có đường giao thông.
  • Điều 2.4.4 QCVN 10:2025/BCA về đường ống khô và họng tiếp nước cho xe chữa cháy.
  • QCVN 06:2022/BXD và Sửa đổi 1:2023 về đường và bãi đỗ xe chữa cháy.
  • Thông tư 36/2025/TT-BCA về bảo quản, bảo dưỡng thiết bị PCCC, trong đó có họng tiếp nước chữa cháy.

Liên hệ với chúng tôi:

CÔNG TY TNHH SX TM DV PCCC HÙNG GIA PHÁT

Địa chỉ: 296 Gò Dầu, P. Tân Sơn Nhì, TP. Hồ Chí Minh

Hotline: 0943709898

Email: pccc.hgp@gmail.com

Website: https://pccchunggiaphat.com/
